53
71.06199.02 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Vericare annualmente lo stato dell’anodo protettivo in ma-
gnesio (prima di procedere svuotare il circuito del bollitore
utilizzando l’apposito rubinetto di scarico).

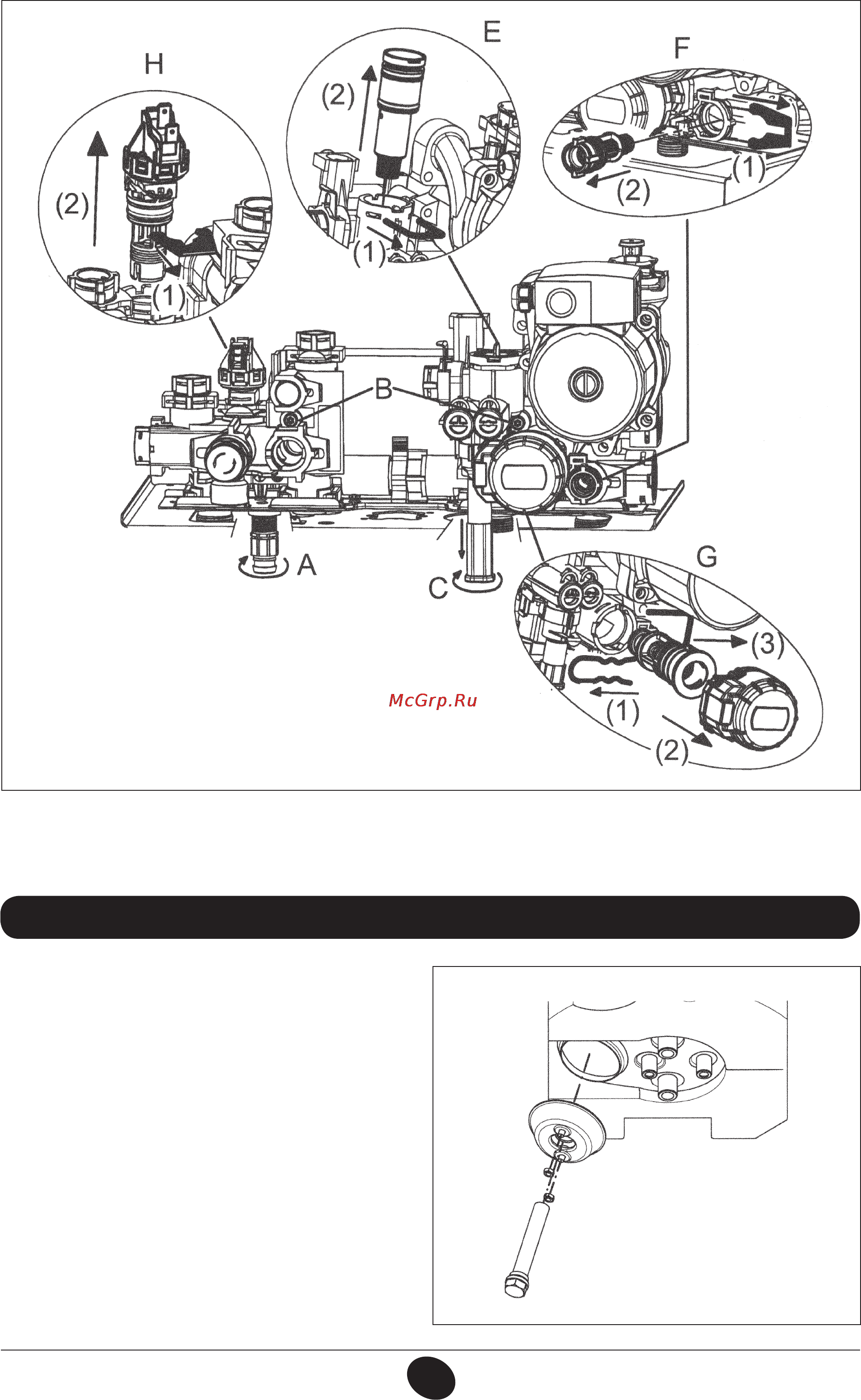

Per smontare il gruppo anodo togliere la clip di ssaggio
della sonda bollitore, slare la stessa e con una chiave ssa
da 27 mm (A) allentare il dado del supporto dell’anodo.
33. SMONTAGGIO ANODO BOLLITORE
CG_2341 / 1103_2303
A
AVVERTENZA
Prestare la massima attenzione durante lo smontaggio delle singole parti del gruppo idraulico.
Non utilizzare utensili appuntiti, non esercitare una forza eccessiva nel rimuovere le clip di ssaggio.
CG_2326 / 1103_0401
Figura 15
