242
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
71.06199.02 - RU

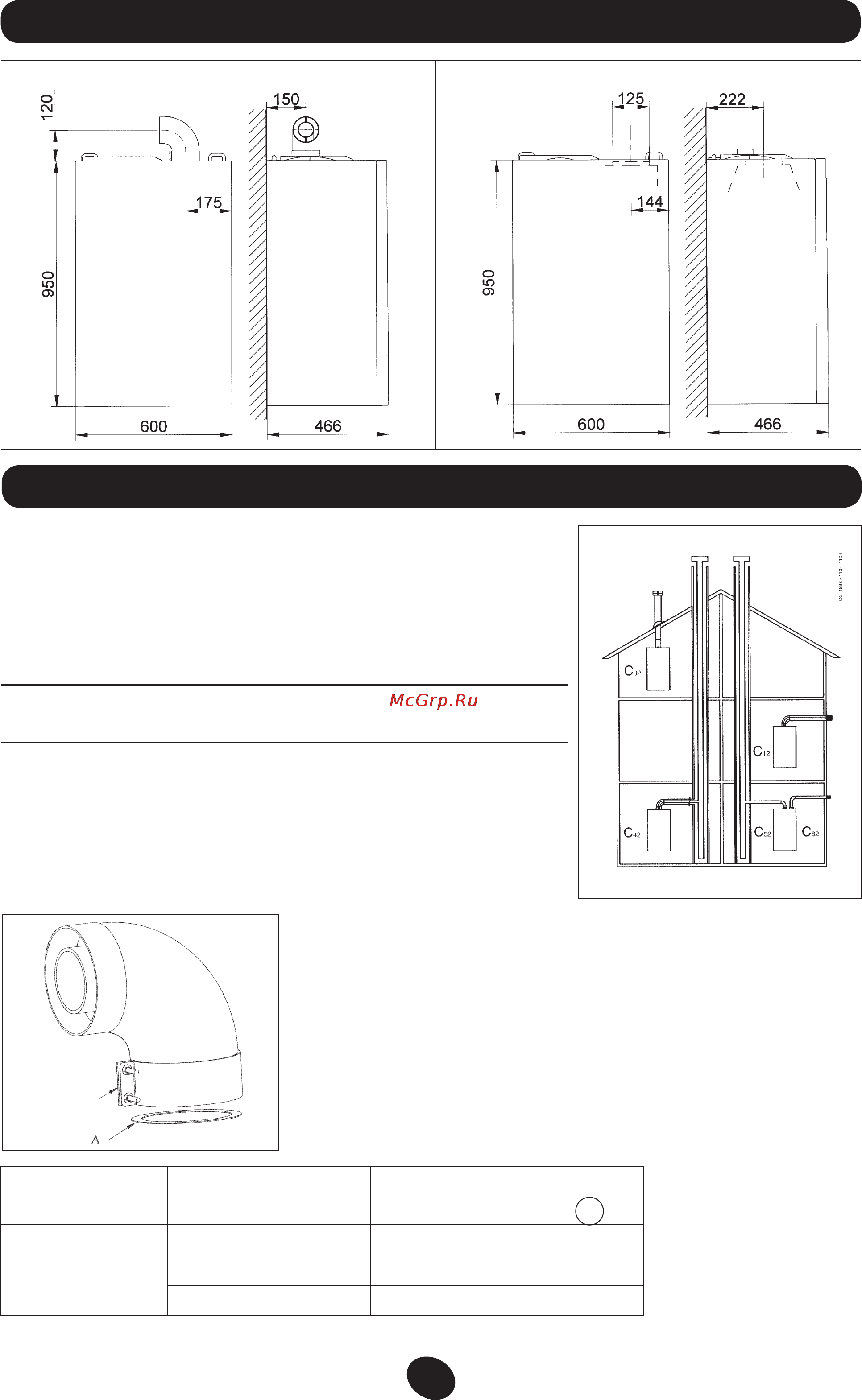

14. DIMENSIONI CALDAIA 15. ГАБАРИТНЫЕ РАЗМЕРЫ КОТЛА
Рис.5
24 BIC FF 24 BIC
CG_1848 / 1104_0702
CG_1848 / 1104_0703
16. УСТАНОВКА ДЫМОХОДА И ВОЗДУХОВОДА
Модель 24 BIC FF
Котел легко устанавливается, благодаря принадлежностям в комплекте, описанным
далее. Котел первонача льно предназначен для соединения с вертикальным или
горизонтальным каналом дымохода- воздухов да ко аксиального типа . Возможно
так же использование раздельных труб при помощи разделительного комплекта.
Для монтажа используйте крепления, поставляемые только производителем
оборудования!
П Р Е Д У П Р Е Ж Д Е Н И Е : Д л я г а р а н т и и н а и б о л ь ш ей безопасности
при работе котла необходимо, чтобы дымоотводящие трубы были надежно
прикреплены к стене при помощи крепежных скоб.
... КОАКСИАЛЬНЫЙ ДЫМОХОД И ВОЗДУХОВОД (КОНЦЕНТРИЧЕСКИЙ)
Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать
воздух для горения снаружи здания, а также присоединяться к общему дымоходу
типа LAS. 90° коаксиальный изгиб позволяет присоединять котел к дымоходу-
воздуховоду в любом направлении, поскольку он может поворачиваться на 360°.
Кроме того, он может использоваться в качестве дополнительного в сочетании с
коаксиальной трубой или с 45° изгибом.
Рис. 6
Если выход дымохода расположен снаружи, воздуховод должен выступать из стены
не менее чем на 18 мм с тем, чтобы на него герметично установить алюминиевую
погодную насадку во избежание попадания воды.
Необходимо обеспечить горизонтальный наклон этих труб в наружную сторону
не менее 1 см на каждый метр длины.
• 90°изгибсокращаетвозможнуюполнуюдлинутрубына1метр.
•45°изгибсокращаетвозможнуюполнуюдлинутрубына0,5метра.
Первыйизгибв90°неучитываетсяприподсчетемаксимально
допустимой длины.
0805_2901 / CG_2073
Рис. 7
Крепежное
соединение
Модель котла Длина (м)
Использование МЕМБРАНЫ
на ВСАСЫВАНИИ A
24 BIC FF
0,5 73
0,5 ÷ 2 80
2 ÷ 4 НЕТ
