166
71.06199.02 PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

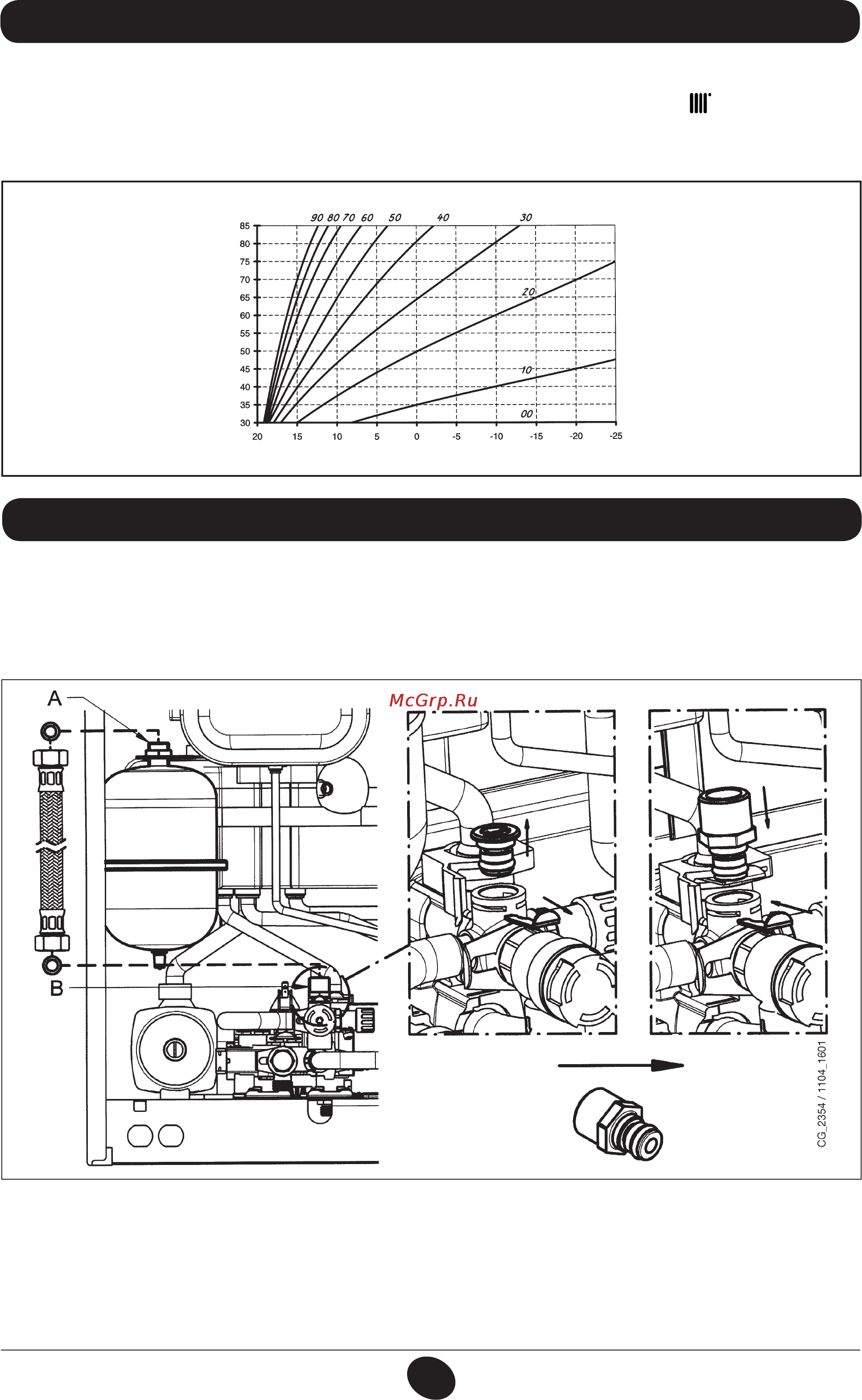

26. PODŁĄCZENIE CZUJNIKA ZEWNĘTRZNEGO
Na oprawach kabli wychodzących z tablicy rozdzielczej, znajdują się dwa CZERWONE przewody wyposażone w oprawki główek.
Podłączyć zewnętrzną sondę do końcówek tych dwóch przewodów.
Z podłączoną sondą zewnętrzną, możliwa jest zmiana krzywej „kt” (Wykres 2) działając na klawiszach
+/- .
ADNOTACJA : W przypadku montażu w standardowym mieszkaniu (odpowiednia izolacja obwodowa i instalacja z grzejnikami) zaleca
się ustawienie krzywej klimatycznej “kt” na wartości “25”.
Tm = Zakres zadanej temperatury
= Temperatura zewnętrzna
Wykres 2
TM
Te
Krzywe „kt”
1012_0501
Komplet zbiornika wyrównawczego c.w.u. składa się z:
- 1 zbiornik wyrównawczy z nierdzewnej stali inox;
- 1 wspornik do zbiornika wyrównawczego;
- 1 gwintowana złączka G1/2”;
- 1 przeciwnakrętka;
- 1 wąż połączeniowy.
27. ZBIORNIK WYRÓWNAWCZY C.W.U. AKCESORIUM NA ŻYCZENIE
Podłączyć wąż (dostarczony w komplecie zbiornika wyrównawczego) do dwóch złączy A i B w sposób zilustrowany na rysunku.
Montaż zbiornika wyrównawczego c.w.u. jest zalecany w przypadku, gdy:
- ciśnienie wodociągu lub systemu pompowania wody jest takie, że wymaga zainstalowania reduktora ciśnienia (ciśnienie przekraczające
4 bary)
- na sieci zimnej wody jest zainstalowany zawór zwrotny
- rozwinięcie sieci zimnej wody jest niedostateczne do ekspansji wody zawartej w bojlerze i konieczne jest zastosowanie zbiornika
wyrównawczego c.w.u.
