51
71.06199.02 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Allo scopo di assicurare un’efcienza ottimale della caldaia è necessario effettuare annualmente i seguenti controlli:
• verica dell’aspetto e della tenuta delle guarnizioni del circuito gas e del circuito di combustione;
• verica dello stato e della corretta posizione degli elettrodi di accensione e rivelazione di amma;
• verica dello stato del bruciatore ed il suo corretto ssaggio;
• verica delle eventuali impurità presenti all’interno della camera di combustione.
Utilizzare allo scopo un aspirapolvere per la pulizia;
• verica della corretta taratura della valvola gas;
• verica della pressione dell’impianto di riscaldamento;
• verica della pressione del vaso espansione;
• verica che il ventilatore funzioni correttamente;
• verica che i condotti di scarico e aspirazione non siano ostruiti;
• verica stato anodo bollitore.
AVVERTENZE
Prima di effettuare qualsiasi intervento, assicurarsi che la caldaia non sia alimentata elettricamente.
Terminate le operazioni di manutenzione, riportare le manopole e/o i parametri di funzionamento della caldaia
nelle posizioni originali.
28. MANUTENZIONE ANNUALE
RACCOMANDAZIONE
Per un efcace funzionamento del vaso di espansione, la pressione dell’acquedotto deve essere inferiore a 4 bar. In caso
contrario, installare un riduttore di pressione. Il riduttore di pressione deve essere regolato in modo da avere una pressione
di alimentazione dell’acqua inferiore a 4 bar.
SVUOTAMENTO CIRCUITO CALDAIA
Lo svuotamento della caldaia può essere effettuato tramite il rubinetto posto nel gruppo idraulico.
Per svuotare la caldaia con il rubinetto porta-gomma posto sul fondo della caldaia procedere come di seguito descritto
(g. 14):
- chiudere i rubinetti di intercettazione della caldaia;
- aprire il rubinetto porta-gomma utilizzando una chiave esagonale da 8 mm;
- svuotare la caldaia;
- chiudere il rubinetto porta-gomma utilizzando la chiave esagonale da 8mm.
29. SVUOTAMENTO DEL CIRCUITO CALDAIA E DEL BOLLITORE

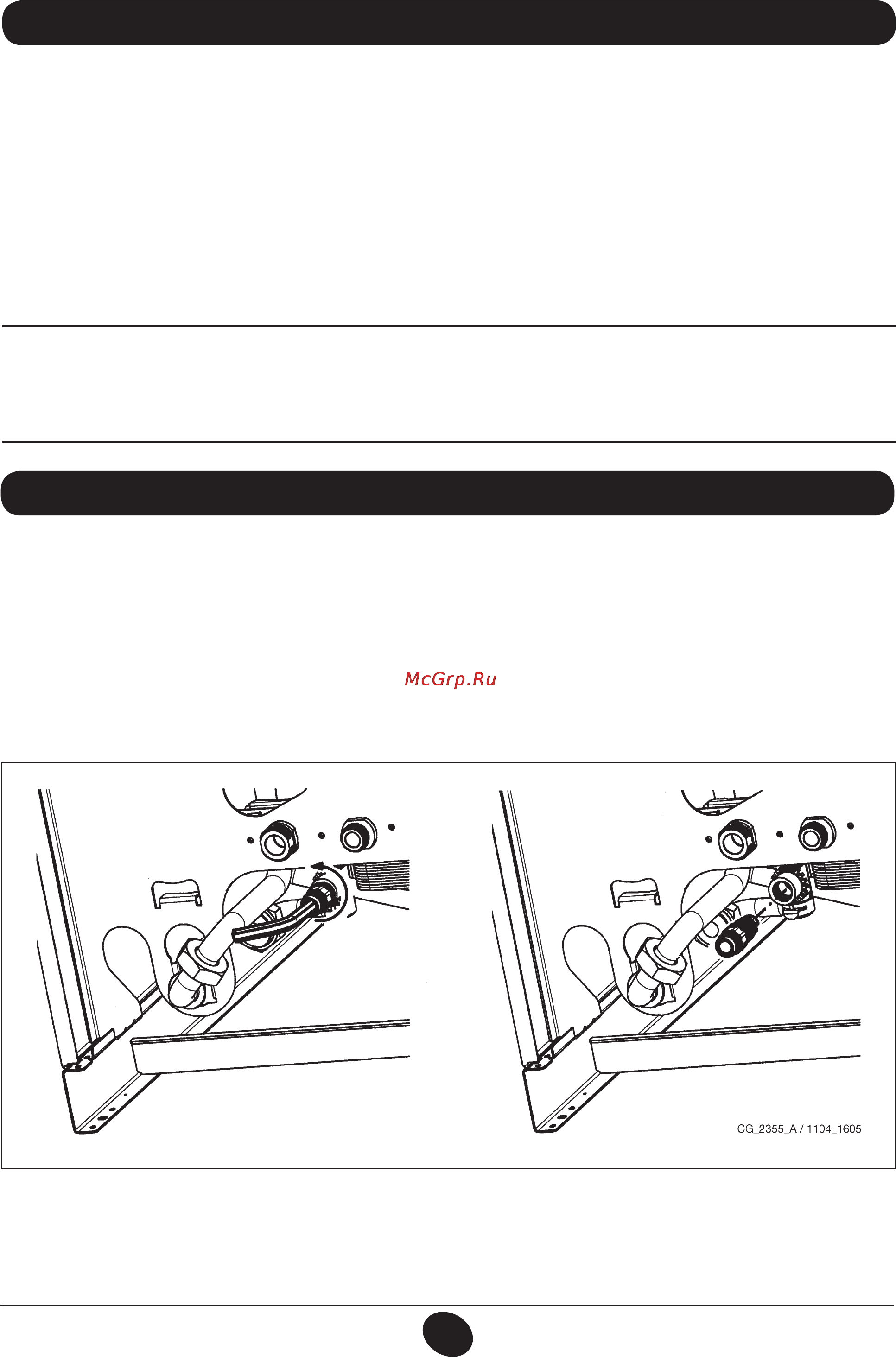

Figura 14
