INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

71.06199.02 - FR

Les ltres de l’eau sanitaire et du circuit de chauffage sont placés à l’intérieur de cartouches amovibles ad hoc. La car-

touche du circuit de chauffage est située sur le retour du chauffage (gure 15F). Pour le nettoyage des ltres, procéder

comme cela est indiqué ci-après :

• couper l’alimentation électrique à la chaudière ;

• fermer le robinet d’entrée de l’eau sanitaire ;

• vider l’eau présente dans le circuit de chauffage en ouvrant le robinet A (voir gure 15) ;

• enlever le clip (rep. 1-F) du ltre comme cela est montré dans la gure puis extraire la cartouche (rep. 2-F) contenant le

ltre, en veillant à ne pas forcer excessivement ;

• pour extraire la cartouche du ltre de chauffage, enlever tout d’abord le moteur de la vanne 3 voies (rep. 1 2G – gure

15) ;

• éliminer les impuretés et incrustations éventuellement présentes dans le ltre ;

• remettre le ltre en place à l’intérieur de la cartouche puis remettre celle-ci dans son siège en l’assujettissant avec son

clip.

AVERTISSEMENT

En cas de remplacement et/ou nettoyage des joints toriques “OR” du groupe hydraulique, ne pas utiliser comme lubriants

des huiles ou des graisses mais exclusivement de la Molykote 111.

30. NETTOYAGE DES FILTRES

Pour les opérations de nettoyage, procéder comme suit :

• fermer le robinet d’entrée de l’eau sanitaire ;

• purger l’eau présente dans le circuit sanitaire en ouvrant un robinet utilisateur ;

• fermer le robinet de sortie de l’eau sanitaire ;

• enlever le clip (rep. 1E, gure 15) ;

• enlever le ltre (rep. 2E, gure 15).

Procéder au démontage de l’échangeur eau-eau comme cela est décrit au paragraphe suivant et le nettoyer séparément.

Pour le nettoyage de l’échangeur et/ou du circuit sanitaire, il est recommandé d’utiliser Cillit FFW-AL ou Benckiser HF-AL.

31. DÉTARTRAGE DU CIRCUIT SANITAIRE

L’échangeur eau-eau, du type à plaques en acier inox, peut être facilement démonté à l’aide d’une clé six pans mâle M4.

Agir de la façon suivante :

• vider l’installation, si possible en se limitant à la chaudière, à l’aide du robinet de vidange prévu à cet effet ;

• vider l’eau contenue dans le circuit sanitaire ;

• enlever les deux vis de xation de l’échangeur eau-eau, visibles sur le devant, puis extraire l’échangeur de son siège

(g. 15B).

32. DÉMONTAGE DE L’ÉCHANGEUR EAU-EAU

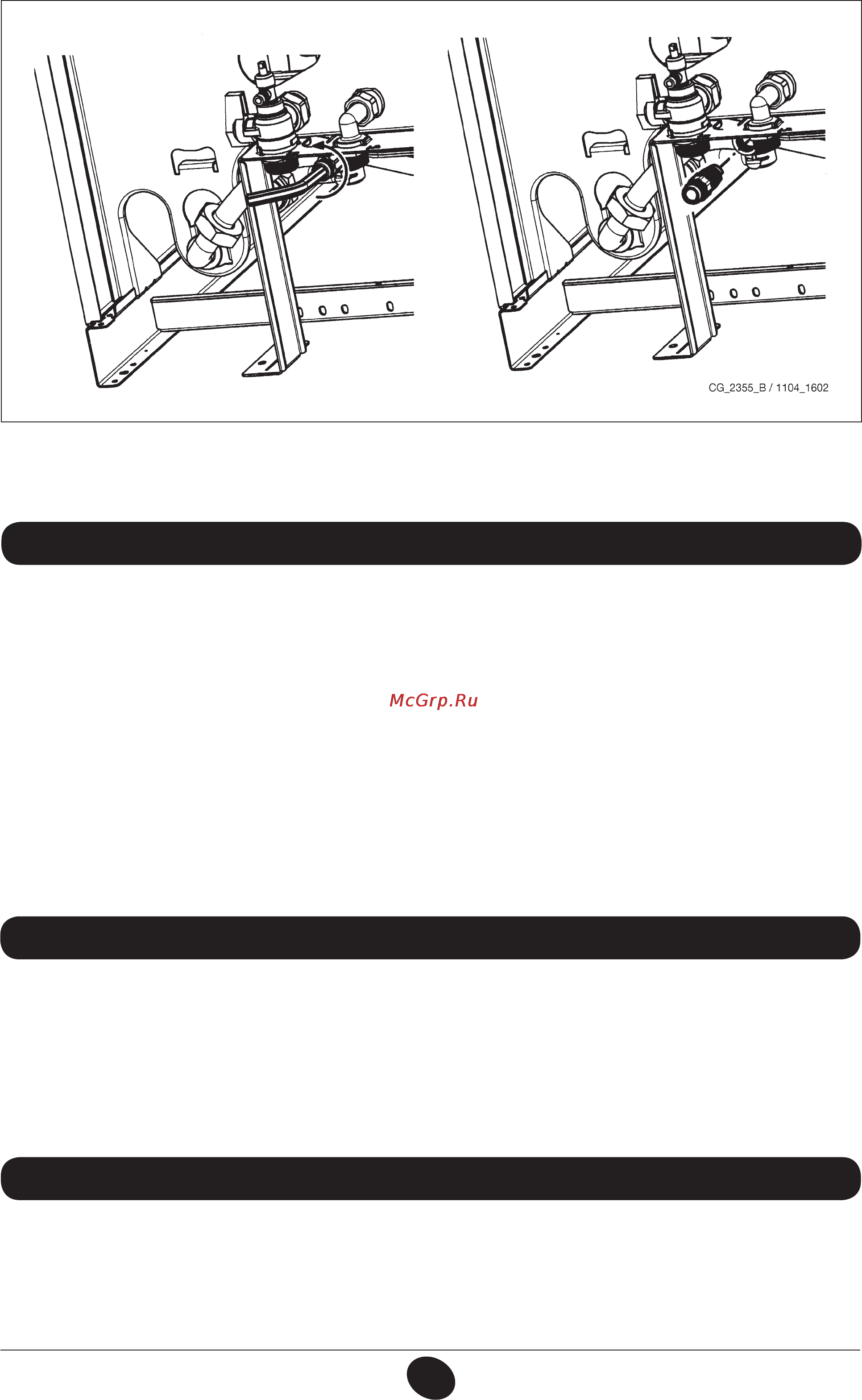

Figure 14b

Vidange du ballon

La vidange du ballon peut être effectuée à l’aide du robinet situé sur le groupe hidraulique (gure 2-b). Apres le vidange

du ballon fermer le robinet (entrée eau chaude sanitaire) installe sur la traverse porte-raccords.
