24
INSTRUCTIONS DESTINÉES À L’INSTALLATEUR
71.06199.02 - FR
Vérier une fois par an l’état de l’anode de protection en
magnésium (avant de procéder, vider le circuit du ballon
d’eau chaude en ouvrant le robinet de purge prévu à cet
effet).

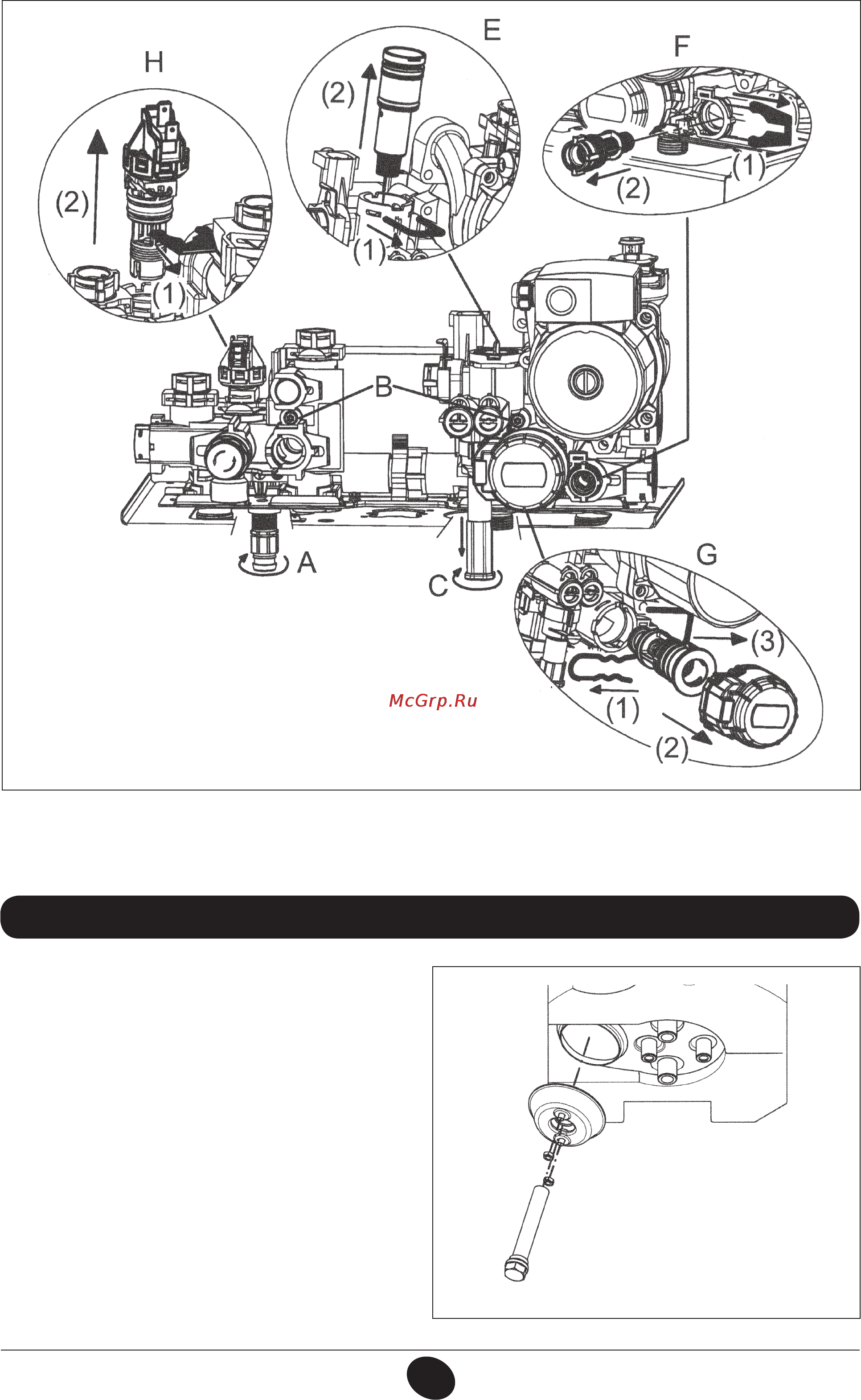

Pour démonter le groupe de l’anode, enlever le clip de
xation de la sonde du ballon, l’extraire, puis, à l’aide
d’une clé plate de 27 mm (A) desserrer l’écrou du support
de l’anode.
33. DÉMONTAGE DE L’ANODE DU BALLON D’EAU CHAUDE
CG_2341 / 1103_2303
A
CG_2326 / 1103_0401
AVERTISSEMENT
Procéder avec précaution lors du démontage des différentes parties du groupe hydraulique.
Ne pas utiliser d’outils pointus et ne pas exercer d’effort excessif pour enlever les clips de xation.
Figure 15
