РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
71.06199.02 - RU
… СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход. Приток воздуха
для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для
воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме
того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.
• Колено90°сокращаетмаксимальновозможнуюдлинутрубна0,5м.
•Колено45°сокращаетмаксимальновозможнуюдлинутрубна0,25м.
Примечание:первоеколенов90°неучитыватьприподсчетемаксимальнодопустимойдлины.
Модель котла (L1+L2)
Положение
регулятора
Содержание СО
2
,%
G20 G31
24 BIC FF
0 ÷ 20 1
6,1 8,7
20 ÷ 30 2

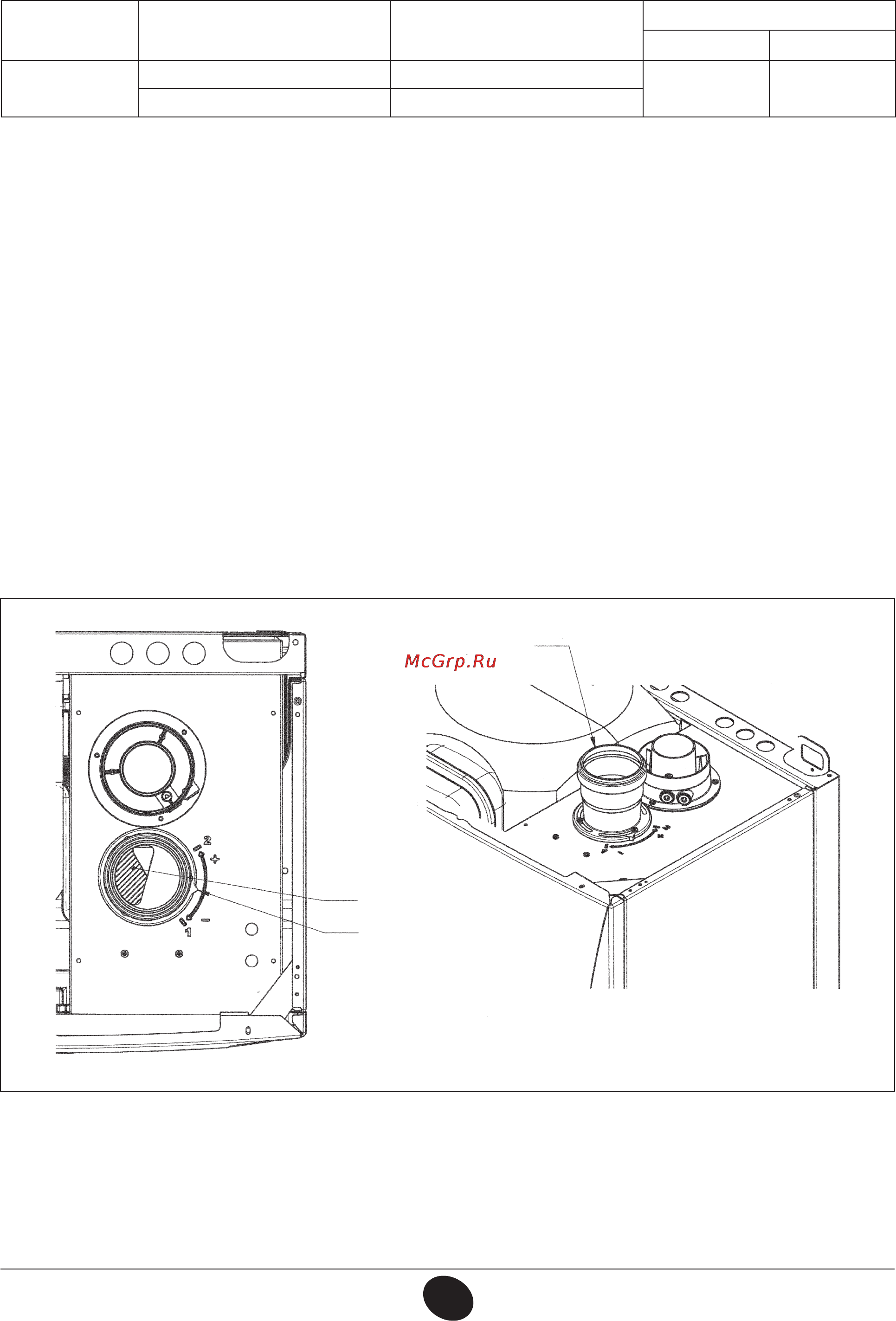

Регулировка проема в трубе забора воздуха
Данная настройка нужна для оптимизации производительности котла и параметров сгорания.
Муфту забора воздуха можно установить слева или справа от дымохода; ее можно поворачивать для регулировки потока возду
ха в зависимости от с уммарной длины воздуховода и дымохода.
Д л я у м е н ь ш е н и я п о т о к а в о з д у х а п о в е р н и т е м у ф т у п р о т и в ч а с о в о й стрелки, для увеличения потока
воздуха поворачивайте ее в обратную сторону.
