38
71.06199.02 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
NOTA PER IL VASO DI ESPANSIONE
La caldaia ha di serie un vaso di espansione della capacità di 7,5 litri con una pressione di precarica di 1 bar. Il volume di acqua
totale massimo dell’impianto è determinato secondo la pressione idrostatica e per una temperatura media dell’acqua di 80°C
(mandata: 95°C ritorno: 75°C).
Pressione idrostatica (m) 5 6 7 8 9 10
Volume massimo impianto (l) 138 131 119 107 97 87

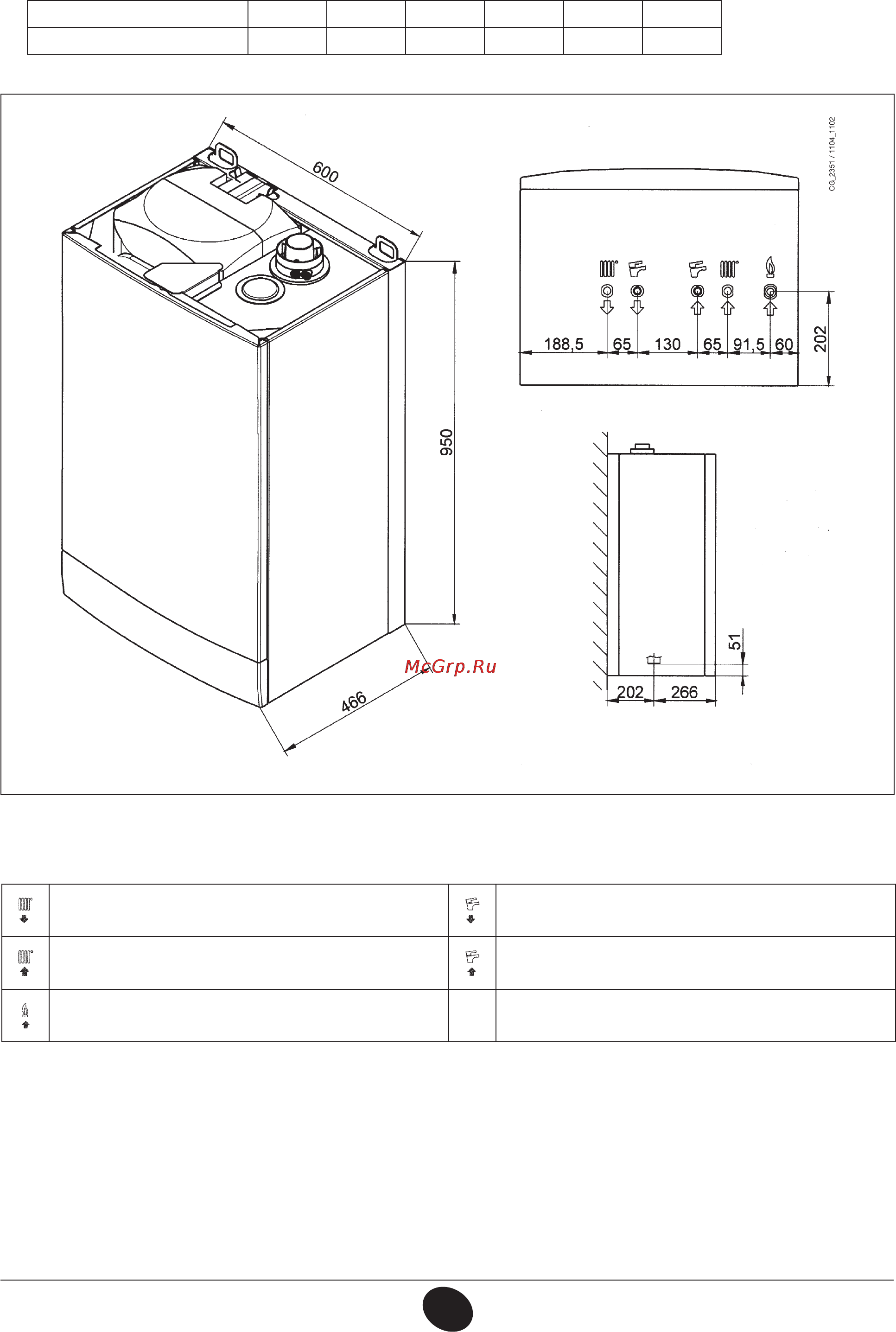

Figura 4
G”3/4 MANDATA RISCALDAMENTO G”1/2 USCITA ACQUA CALDA SANITARIA
G”3/4 RITORNO RISCALDAMENTO G”1/2 ENTRATA ACQUA FREDDA SANITARIA
G”3/4 ENTRATA GAS ALLA CALDAIA
AVVERTENZA
Serrare con cautela gli attacchi idrici ai nippli della caldaia (coppia massima di serraggio 30 Nm).
