199
71.06199.02 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI

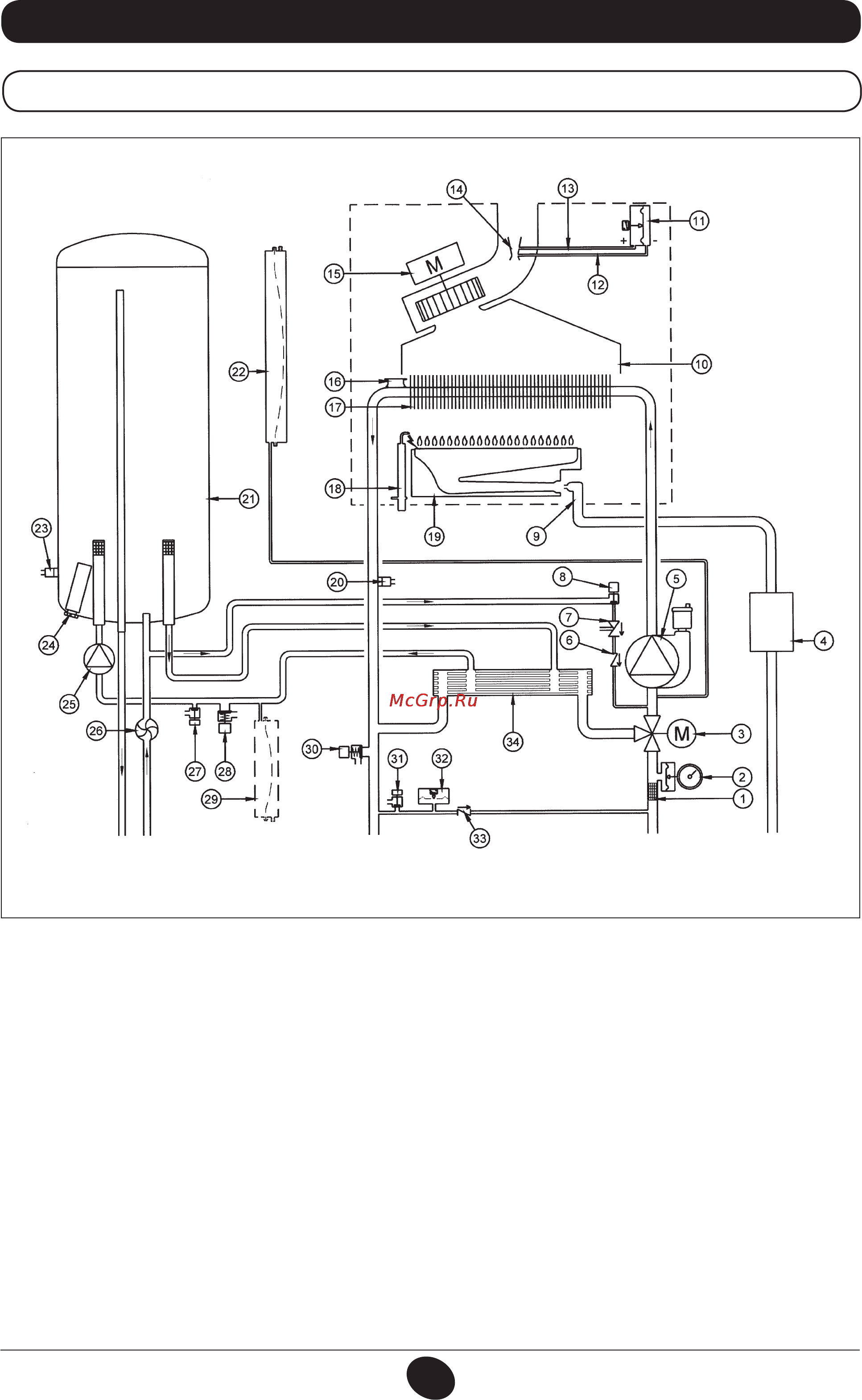

34. DIAGRAMĂ FUNCŢIONALĂ CIRCUITE
24 BIC FF
Figura 16
Tur încălzireIeşire apă
menajeră
Gaz
Intrare apă
menajeră
Retur încălzire
Legendă:
1 ltru circuit de încălzire
2 manometru
3 vană cu 3 căi motorizată
4 vană de gaz cu diafragmă
5 pompă circuit de încălzire cu aerisitor
6 supapă de sens
7 separator hidraulic
8 robinet de umplere centrală
9 rampă gaz cu duze
10 hotă gaze arse
11 presostat aer
12 priză de presiune negativă
13 priză de presiune pozitivă
14 venturimetru
15 ventilator
16 termostat de siguranţă
17 schimbător apă-gaze arse
18 electrod de aprindere / detectare a ăcării
19 arzător
20 sondă NTC circuit de încălzire
21 boiler
22 vas de expansiune circuit de încălzire
23 sondă NTC circuit de apă menajeră
24 anod de sacriciu
25 pompă circuit de apă menajeră
26 senzor de prioritate apă caldă menajeră
27 robinet de golire boiler
28 valvă de siguranţă circuit de apă menajeră
29 vas de expansiune circuit de apă menajeră (accesoriu)
30 valvă de siguranţă centrală termică
31 robinet de golire centrală
32 presostat hidraulic
33 supapă de reţinere pe by-pass automat
34 schimbător cu plăci
CG_2337 / 1104_0402
