De Dietrich MS 24 BIC [285/292] 拆卸热水器阳极
![De Dietrich MS 24 BIC [285/292] 拆卸热水器阳极](/views2/1071841/page285/bg11d.png)
285
安装维修保护说明
71.06199.02 - CN
每年检查镁保护阳极（使用专门排气阀清空热水器管路之
前）

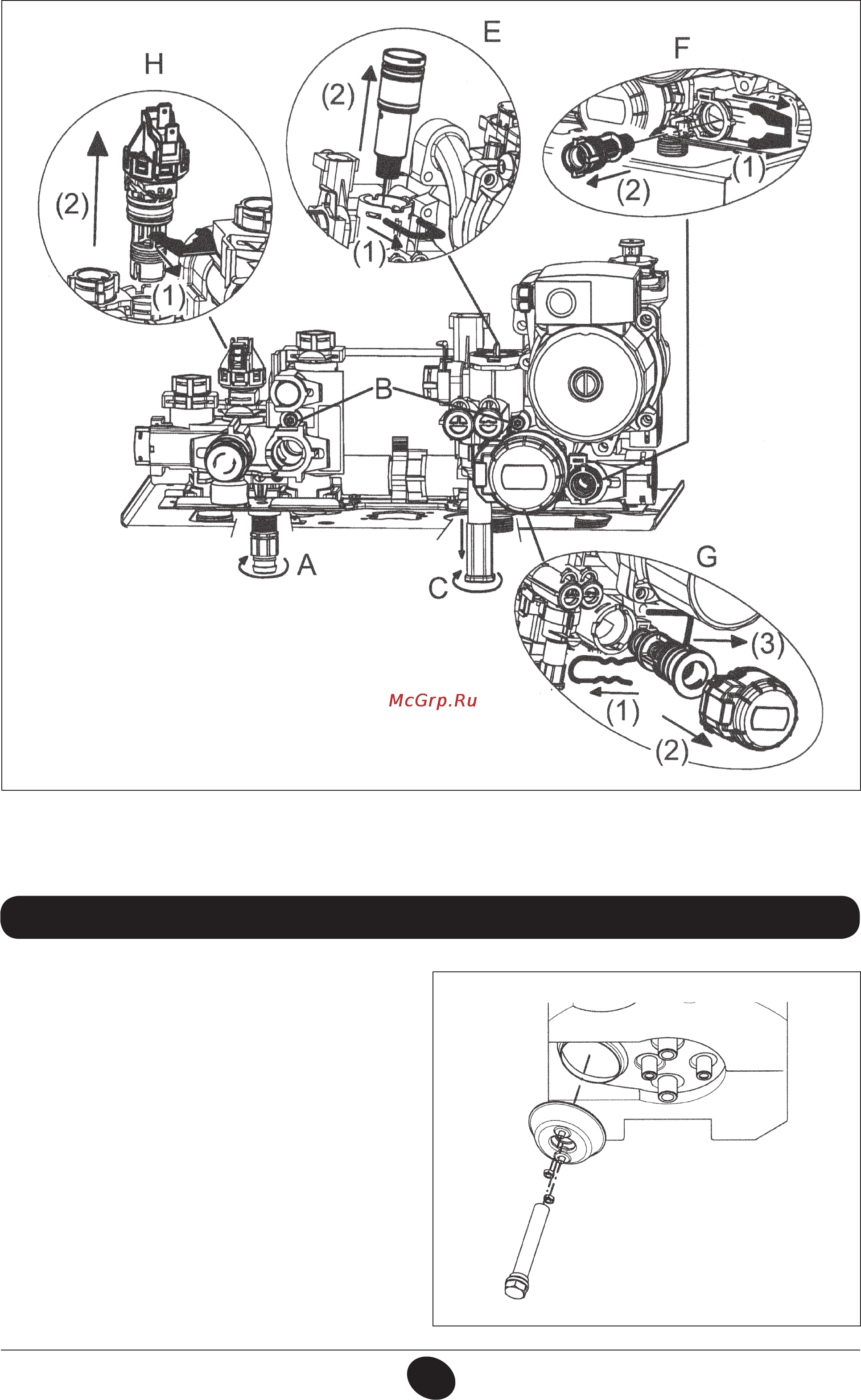

取下热水器探头的固定夹以拆卸阳极装置，再用一个
27mm（A）的扳手拧松阳极装置的螺母。
33. 拆卸热水器阳极
CG_2341 / 1103_2303
A
警告
拆除液压装置的各个部件时需特别小心。
不要使用锋利的工具，拆除固定夹时，不要过度用力。
CG_2326 / 1103_0401
图 15
