21
INSTRUCTIONS DESTINÉES À L’INSTALLATEUR
71.06199.02 - FR

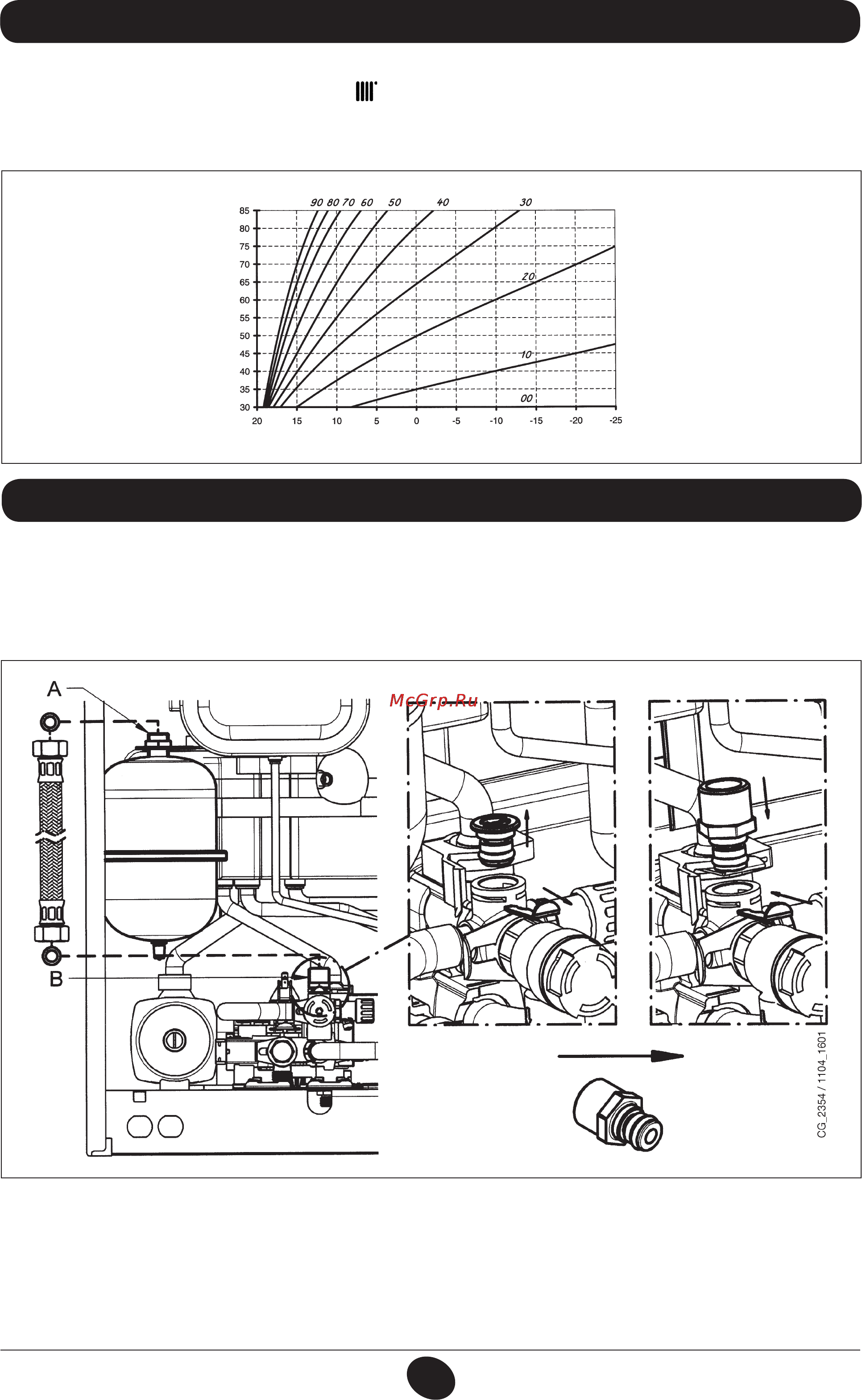

26. RACCORDEMENT DE LA SONDE EXTÉRIEURE
Connecter le sonde extérieure aux bornes M2 (1)-(2) avec le câbles rouges. Raccorder la sonde extérieure à ces deux câbles.
Après la connexion de la sonde, les touches +/- permettent de modier la courbe « kt » (Graphique 2).
NOTE : Pour une habitation ayant une isolation moyenne et équipée d’un système de chauffage à radiateurs nous con-
seillons de régler la courbe climatique “kt” à une valeur de “25”.
TM = Plage des températures de sortie
Te = Température extérieure
Graphique 2
TM
Te
courbe “kt”
1012_0501
Kit vase d’expansion sanitaire comprenant :
- 1 vase d’expansion en acier inoxydable;
- 1 support pour vase d’expansion;
- 1 mamelon G1/2”;
- 1 contre-écrou;
- 1 tuyau de raccordement exible.
27. VASE EXPANSION SANITAIRE (ACCESSOIRE SUR DEMANDE)
Connecter il tuyau exible (fourni come accessoire dans kit vase d’expansion) sur les deux raccords A et B, comme indiqué
à la gure. Le montage du vase d’expansion sanitaire est recommandé dans les cas suivants :
- lorsque l’installation d’un réducteur de pression s’avère nécessaire en raison des caractéristiques de la pression de
l’aqueduc ou du système de soulèvement hydrique (pression supérieure à 4 bar)
- lorsqu’un clapet anti-retour est installé sur le réseau de l’eau froide
- lorsque le développement du réseau d’eau froide est insufsant pour l’expansion de l’eau contenue dans la chaudière
et qu’il s’avère nécessaire de prévoir l’utilisation d’un vase d’expansion sanitaire.
