144
71.06199.02 - BG

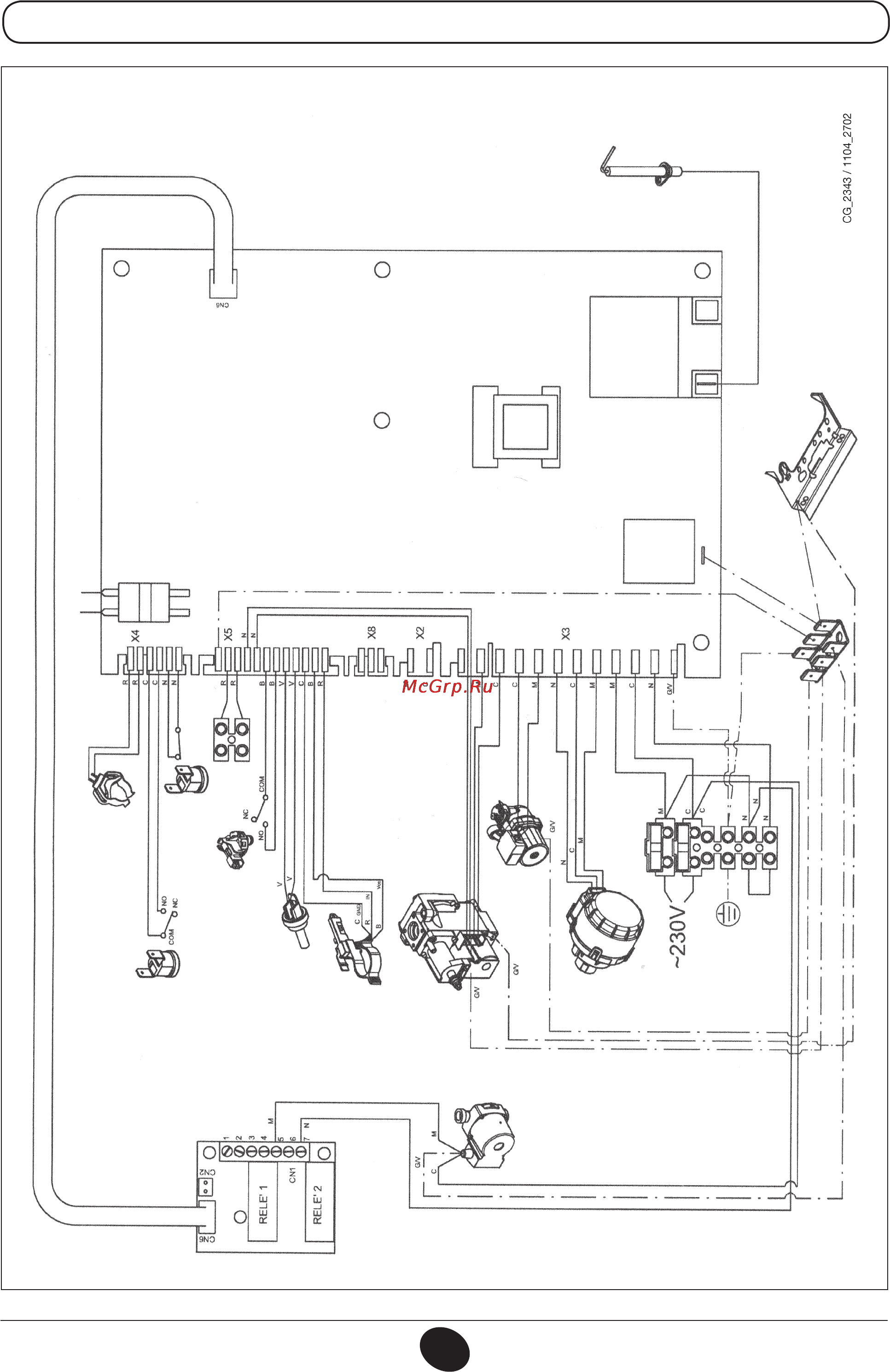

ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА
24 BIC
Цвят на кабелите
C = Син
M = Кафяв
N = Черен
R = Червен
G/V = Жълт/Зелен
B = Бял
V = Зелен
ЕЛЕКТРОД ЗА ЗАПАЛВАНЕ/
КОНТРОЛ НА ПЛАМЪКА
СТАЕН
ТЕРМОСТАТ
ТРИПЪТЕН ВЕНТИЛ
ПОМПА НА
ОТОПЛИТЕЛНИЯ
КРЪГ
СЕНЗОР ЗА ПРЕДИМСТВО
НА БИТОВАТА ВОДА
СОНДА NTC
ОТОПЛЕНИЕ
ВЪНШНА
СОНДА
ХИДРАВЛИЧЕН
ПРЕСОСТАТ
ЗАЩИТЕН
ТЕРМОСТАТ
ТЕРМОСТАТ ЗА
ДИМНИТЕ ГАЗОВЕ
СОНДА NTC НА
БИТОВИЯ КРЪГ
ПРОГРАМИРАНЕ
ГАЗОВ
КЛАПАН
ПОМПА НА
БИТОВИЯ КРЪГ
