INSTRUCŢIUNI DESTINATE UTILIZATORULUI
10. INTRAREA ÎN FUNCŢIUNE A DISPOZITIVELOR DE SIGURANŢA
NOTĂ: în caz de anomalie, retroiluminarea aşajului clipeşte simultan cu codul de eroare indicat.
Pentru a se asigura funcţionarea ecientă şi sigură a centralei, la sfârşitul ecărui sezon se recomandă să solicitaţi Serviciului de Asistenţă
Tehnică autorizat un control al acesteia.
O întreţinere atentă va contribui la reducerea cheltuielilor de exploatare a centralei.
Curăţarea externă a aparatului nu trebuie să e efectuată cu substanţe abrazive, agresive şi/sau uşor inamabile (ex. benzină, alcool etc.)
şi, în orice caz, trebuie să e efectuată când aparatul este oprit (vezi capitolul 7 “Oprirea centralei termice”).
11. INSTRUCŢIUNI DE ÎNTREŢINERE CURENTĂ
Anomaliile sunt vizualizate pe aşaj identicate de un cod de eroare (ex. E 01):
COD ANOMALIE REZOLVARE
E01 Blocare lipsă aprindere
Apăsaţi pentru cel puţin 2 secunde tasta “R”. În caz de intrare în funcţiune repetată a
acestui dispozitiv, adresaţi-vă Centrului de Asistenţă Tehnică autorizat.
E02
Blocare în urma intrării în funcţiune a
termostatului de siguranţă
Apăsaţi pentru cel puţin 2 secunde tasta “R”. În caz de intrare în funcţiune repetată a
acestui dispozitiv, adresaţi-vă Centrului de Asistenţă Tehnică autorizat.
E03
Intrare în funcţiune a termostatului /
presostatului gaze arse
Adresaţi-vă Centrului de Asistenţă Tehnică autorizat.
E04
Blocare după 6 încercări consecutive de
aprindere
Apăsaţi pentru cel puţin 2 secunde tasta “R”. În caz de intrare în funcţiune repetată a
acestui dispozitiv, adresaţi-vă Centrului de Asistenţă Tehnică autorizat.
E05 Defecţiune sondă tur Adresaţi-vă Centrului de Asistenţă Tehnică autorizat.
E06 Defecţiune sondă circuit de apă menajeră Adresaţi-vă Centrului de Asistenţă Tehnică autorizat.
E10 Lipsă consens al presostatului hidraulic
Vericaţi ca presiunea din instalaţie să corespundă cu cea recomandată. Consultaţi
secţiunea 6. Dacă anomalia persistă, adresaţi-vă Centrului de Asistenţă Tehnică autorizat.
E25/E26
Intrare în funcţiune a dispozitivului de
siguranţă, probabil din cauza blocării
pompei.
Adresaţi-vă Centrului de Asistenţă Tehnică autorizat.
E35 Flacără parazită (eroare acără)
Apăsaţi pentru cel puţin 2 secunde tasta “R”. În caz de intrare în funcţiune repetată a
acestui dispozitiv, adresaţi-vă Centrului de Asistenţă Tehnică autorizat.
E96 Oprire datorată căderii de tensiune
Resetarea este automată. Dacă anomalia persistă, adresaţi-vă Centrului de Asistenţă
Tehnică autorizat.
Pentru RESETAREA centralei, apăsaţi pentru cel puţin 2
secunde tasta “R”. În caz de intrare în funcţiune repetată a
acestui dispozitiv, adresaţi-vă Centrului de Asistenţă Tehnică
autorizat.
NOTĂ: Este posibil să efectuaţi 5 încercări consecutive
de reiniţializare după care centrala se blochează. Pentru
efectuarea unei noi încercări de reiniţializare, este necesar
să opriţi centrala pentru câteva secunde.

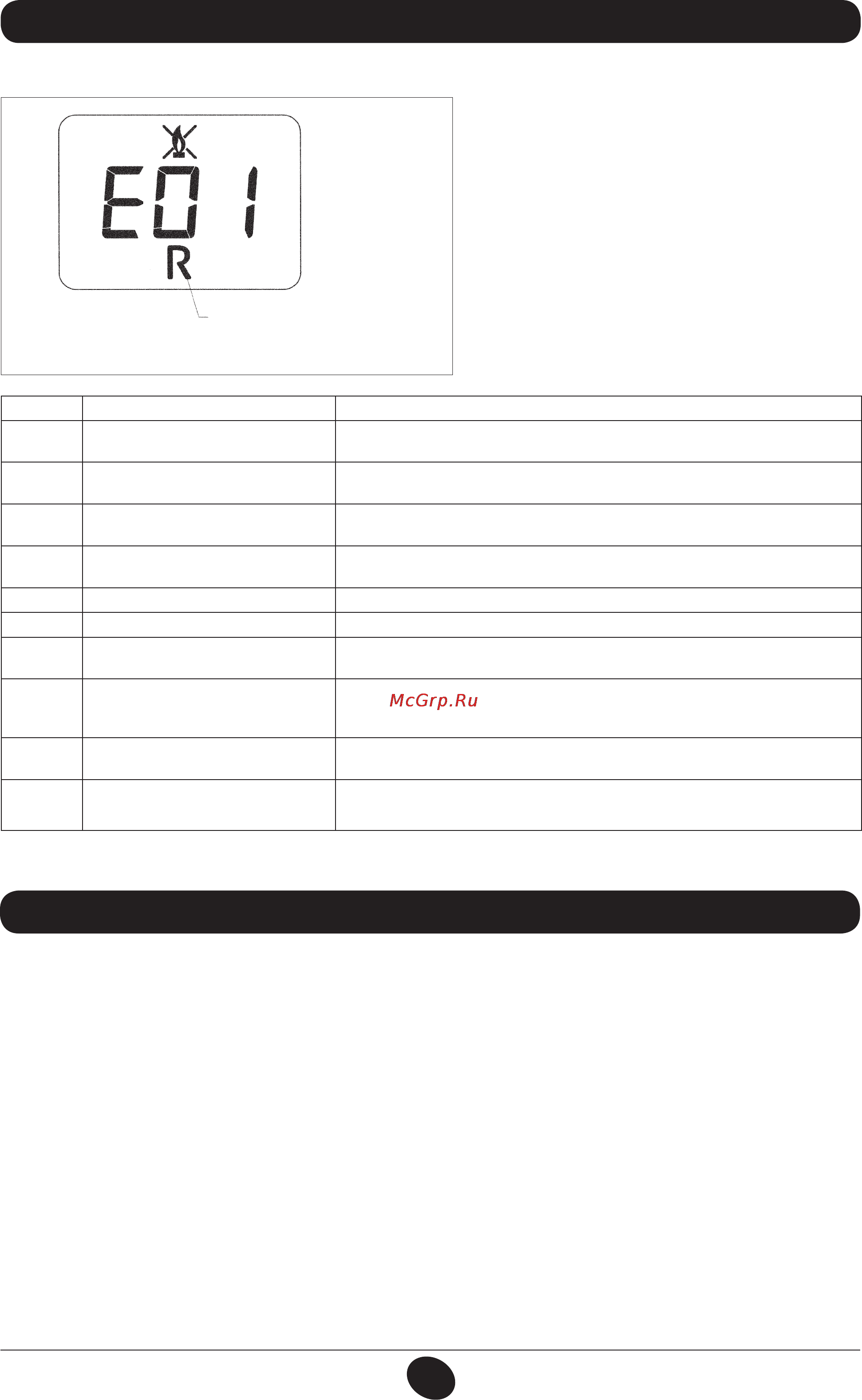

Figura 3
0607_1205
Anomalii
RESETABILE
