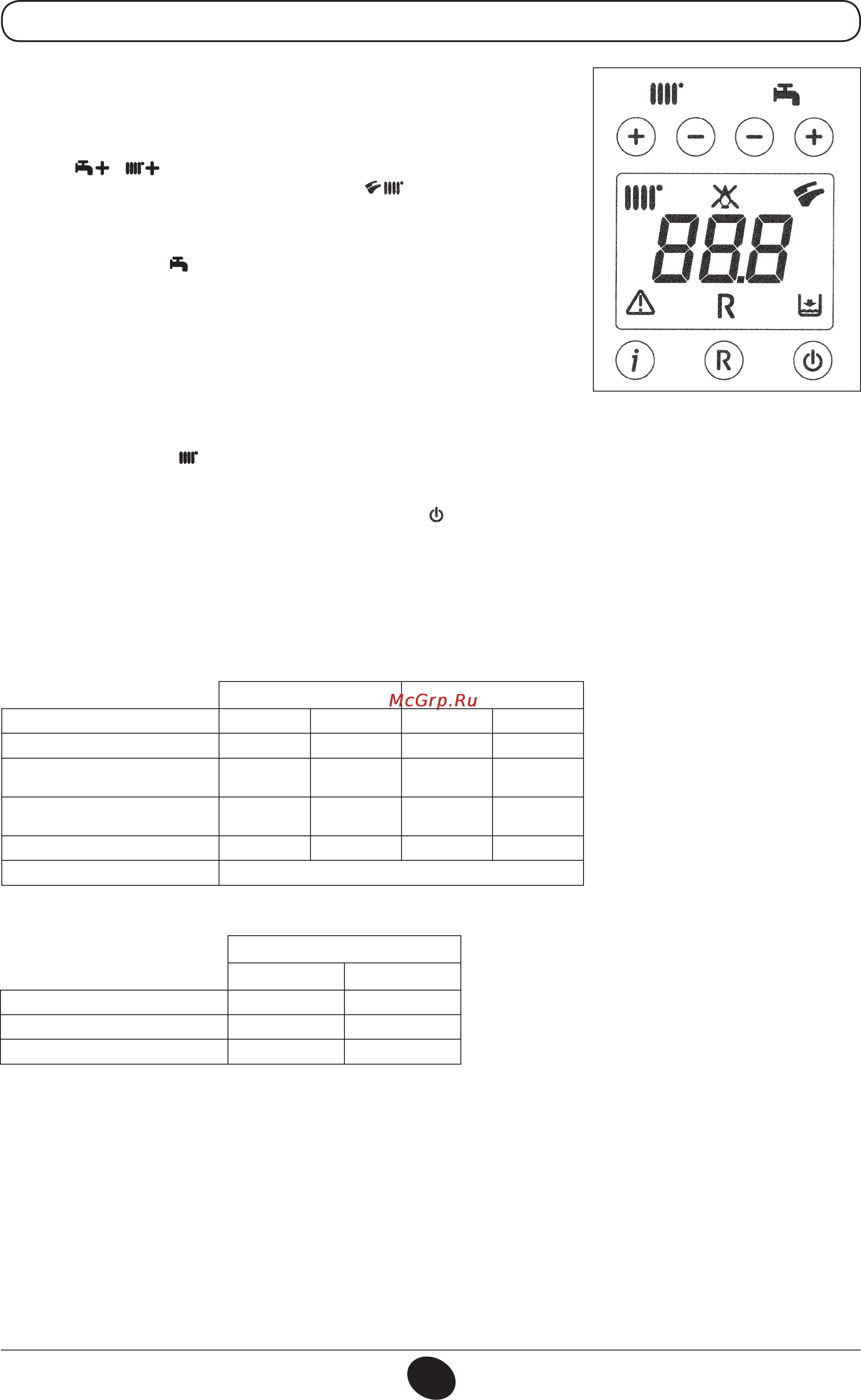

![De Dietrich MS 24 BIC [248/292] Bic ff 24 bic](/views2/1071841/page248/bgf8.png)
248
71.06199.02 RU
19.1
Эта функция автоматически отключается по истечении приблизительно 15 минут, после чего электронная плата возвращается
к предыдущему состоянию работы, до включения данной функции, или до достижения максимальной заданной температуры.
Для облегчения операций калибровки газового клапана, существует возможность
настройки функции калибровки прямо на панели управления котлом. Необходимо
выполнить перечисленные далее действия:
a) Нужно одновременно нажать и держать нажатыми в течение как минимум 6 секунд
кнопки и ;
b) По истечении приблизительно 6 секунд, символы начинают мигать;
c) С интервалом в 1 секунду на дисплее появляются чередующиеся надписи, “100” и
величина температуры подачи.
На этом этапе котел работает при максимальной мощности на нагреве (100%).
d) Нажав на кнопки +/- можно немедленно настроить (100% или 0%) мощность
котла;
e) Отрегулировать винт “Pm/Pm” (рисунок 10) до получения величины
давления, указанной в Таблице 1.
Для настройки давления на максимальной мощности используйте регулировочный
винт “Pmax” (рис. 10), поверните его по часовой стрелке для увеличения давления
на горелке и против часовой для уменьшения.
Для настройки давления на минимальной мощности используйте регулировочный
винт “Pmin” (рис. 10), поверните его против часовой стрелки для увеличения
давления на горелке и по часовой для уменьшения.
f) Нажав на кнопки +/- можно постепенно настраивать требуемый уровень
мощности (промежуток = 1%).
Для того, чтобы выйти из функции, следует нажать на кнопку
.
0805_2302 / 1002_1201
15°C -1013
24 BIC FF - 24 BIC
G20 G31
Номинальная мощность 2,73 m
3
/h 2,00 kg/h
Уменьшенная мощность 1,26 m
3
/h 0,92 kg/h
ниж. теплотворная способность 34,02 MJ/m
3
46,34 MJ/kg
2
* 1 мбар = 10,197 мм H
2
O
24 BIC FF 24 BIC
тип газа G20 G31 G20 G31
диаметр форсунок (мм) 1,18 0,69 1,18 0,69
Давление горелки (мбар*)
УМЕНЬШЕННАЯ МОЩНОСТЬ
1,7 6,9 1,6 6,6
Давление горелки (мбар*)
НОМИНАЛЬНАЯ МОЩНОСТЬ
7,8 24,7 7,5 18,1
Диаметр газовой мембраны (мм) 4,2 3,5 4,2 3,5
К-во форсунок 18
