114
71.06199.02 - ES
INSTRUCCIONES PARA EL INSTALADOR
ELECTRODO DE ENCENDIDO/
DETECCIÓN DE LLAMA
TERMOSTATO
AMBIENTE
VÁLVULA DE 3 VÍAS
BOMBA CIRCUITO
DE CALEFACCIÓN
VENTILADOR
SENSOR
DE PRIORIDAD ACS
SONDA NTC
CALEFACCIÓN
SONDA
EXTERIOR
PRESÓSTATO
HIDRÁULICO
TERMOSTATO
DE SEGURIDAD
PRESÓSTATO AIRE
SONDA NTC
AGUA CALIENTE
SANITARIA
PROGRAMACIÓN
VÁLVULA
DEL GAS
BOMBA ACS

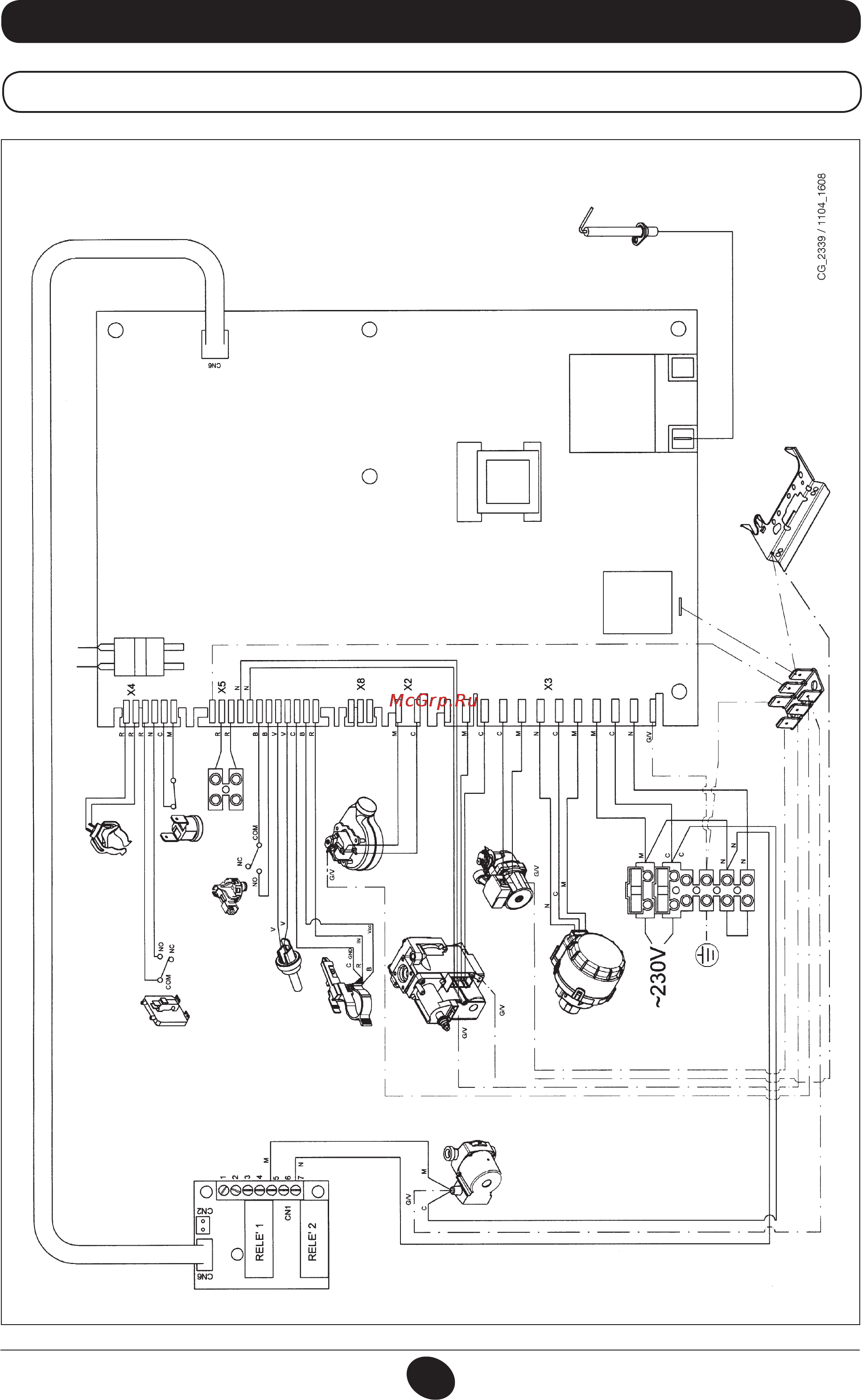

35. ESQUEMA DE CONEXIÓN DE LOS CONECTORES
24 BIC FF
Color de los cables
C = Celeste
M = Marrón
N = Negro
R = Rojo
G/V = Amarillo/Verde
B = Blanco
V = Verde
