71.06199.02 - ES

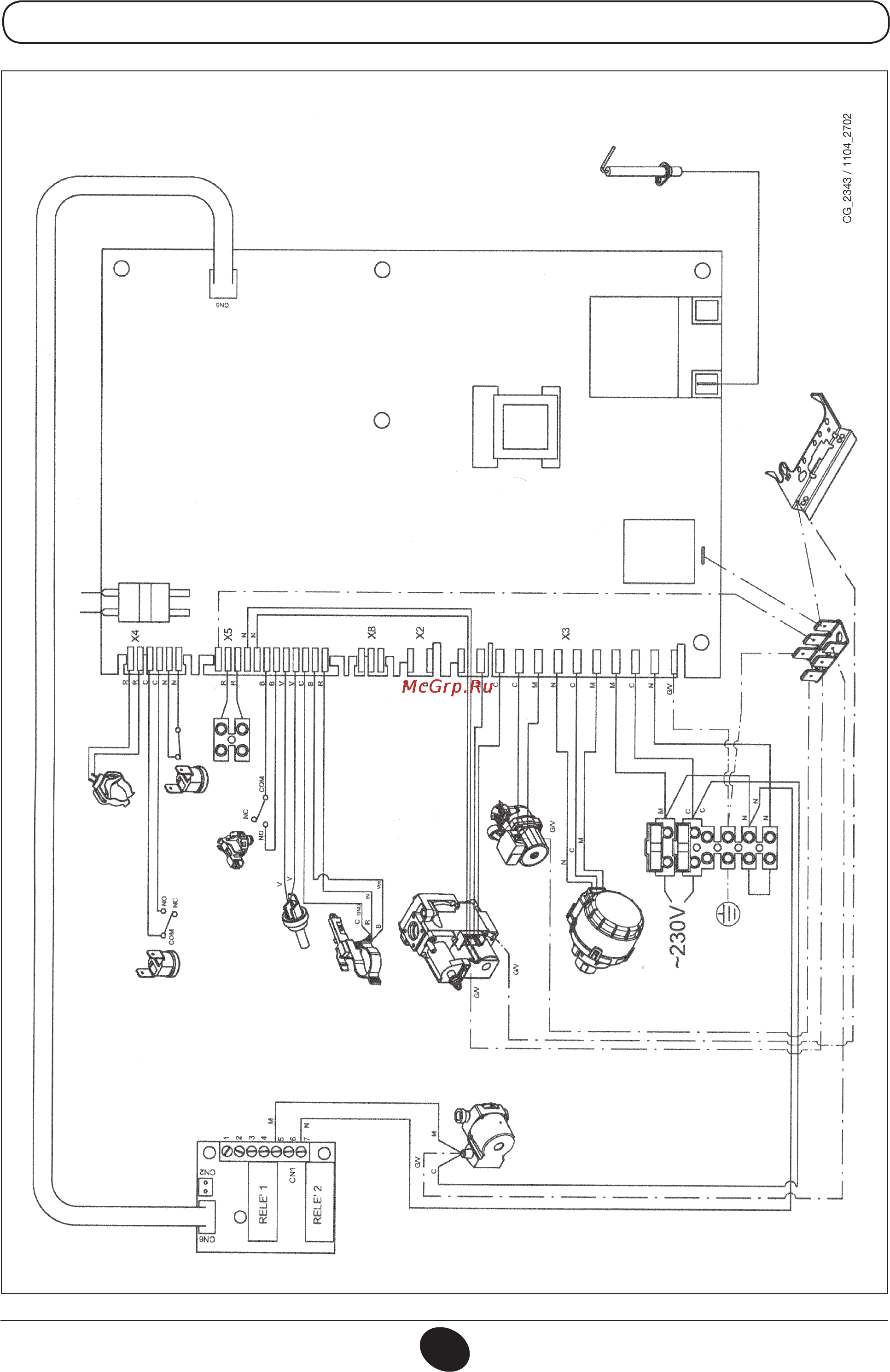

INSTRUCCIONES PARA EL INSTALADOR
24 BIC
Color de los cables
C = Celeste
M = Marrón
N = Negro
R = Rojo
G/V = Amarillo/Verde
B = Blanco
V = Verde
ELECTRODO DE ENCENDIDO/
DETECCIÓN DE LLAMA
TERMOSTATO
AMBIENTE
VÁLVULA DE 3 VÍAS
BOMBA CIRCUITO
DE CALEFACCIÓN
SENSOR
DE PRIORIDAD ACS
SONDA NTC
CALEFACCIÓN
SONDA
EXTERIOR
PRESÓSTATO
HIDRÁULICO
TERMOSTATO
DE SEGURIDAD
TERMOSTATO DE HUMOS
SONDA NTC
AGUA CALIENTE
SANITARIA
PROGRAMACIÓN
VÁLVULA
DEL GAS
BOMBA ACS
Color de los cables
C = Celeste
M = Marrón
N = Negro
R = Rojo
G/V = Amarillo/Verde
B = Blanco
V = Verde
