83
71.06199.02 - EN
INSTALLATION INSTRUCTIONS

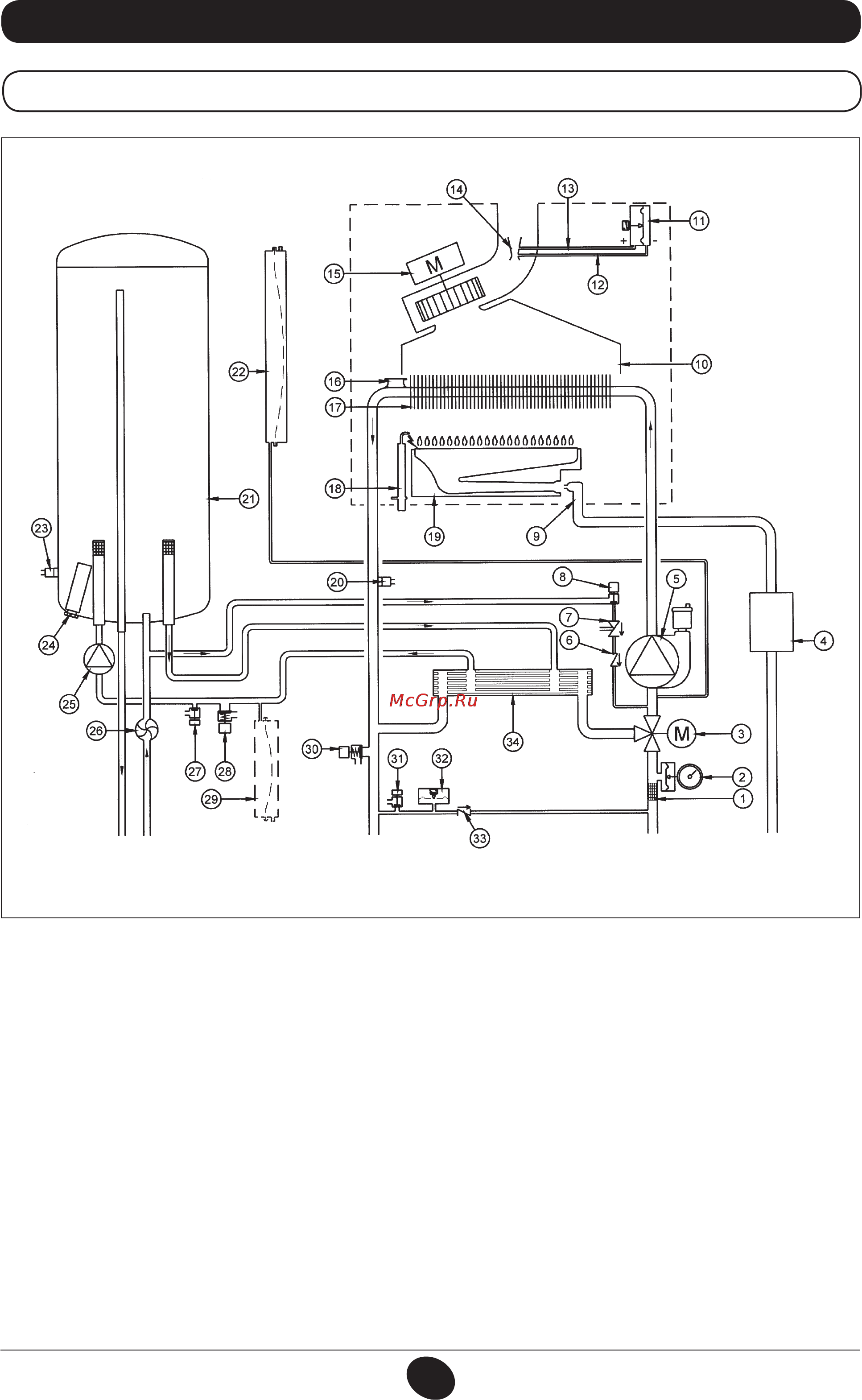

34. FUNCTIONAL CIRCUIT DIAGRAM
24 BIC FF
Figure 16
Heating owDHW
outlet
Gas
DHW
inlet
Heating return
Key:
1 heating lter
2 pressure gauge
3 powered 3-way valve
4 gas valve with gas diaphragm
5 heating circuit pump with deaerator
6 check valve
7 disconnector
8 boiler lling tap
9 gas train with injectors
10 fumes conveyor
11 air pressure switch
12 negative pressure point
13 positive pressure point
14 venturi tube
15 fun
16 safety thermostat
17 water-fumes exchanger
18 Ignition/ame detection electrode
19 burner
20 NTC domestic hot water sensor
21 storage boiler
22 heating circuit expansion vessel
23 NTC heating probe
24 sacricial anode
25 DHW circuit pump
26 DHW priority sensor
27 storage boiler drain tap
28 DHW circuit safety valve
29 DHW circuit expansion vessel (accessory)
30 boiler safety valve
31 boiler drain tap
32 hydraulic pressure switch
33 check valve on automatic by-pass
34 plate exchanger
CG_2337 / 1104_0402
