143
71.06199.02 - BG
ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА

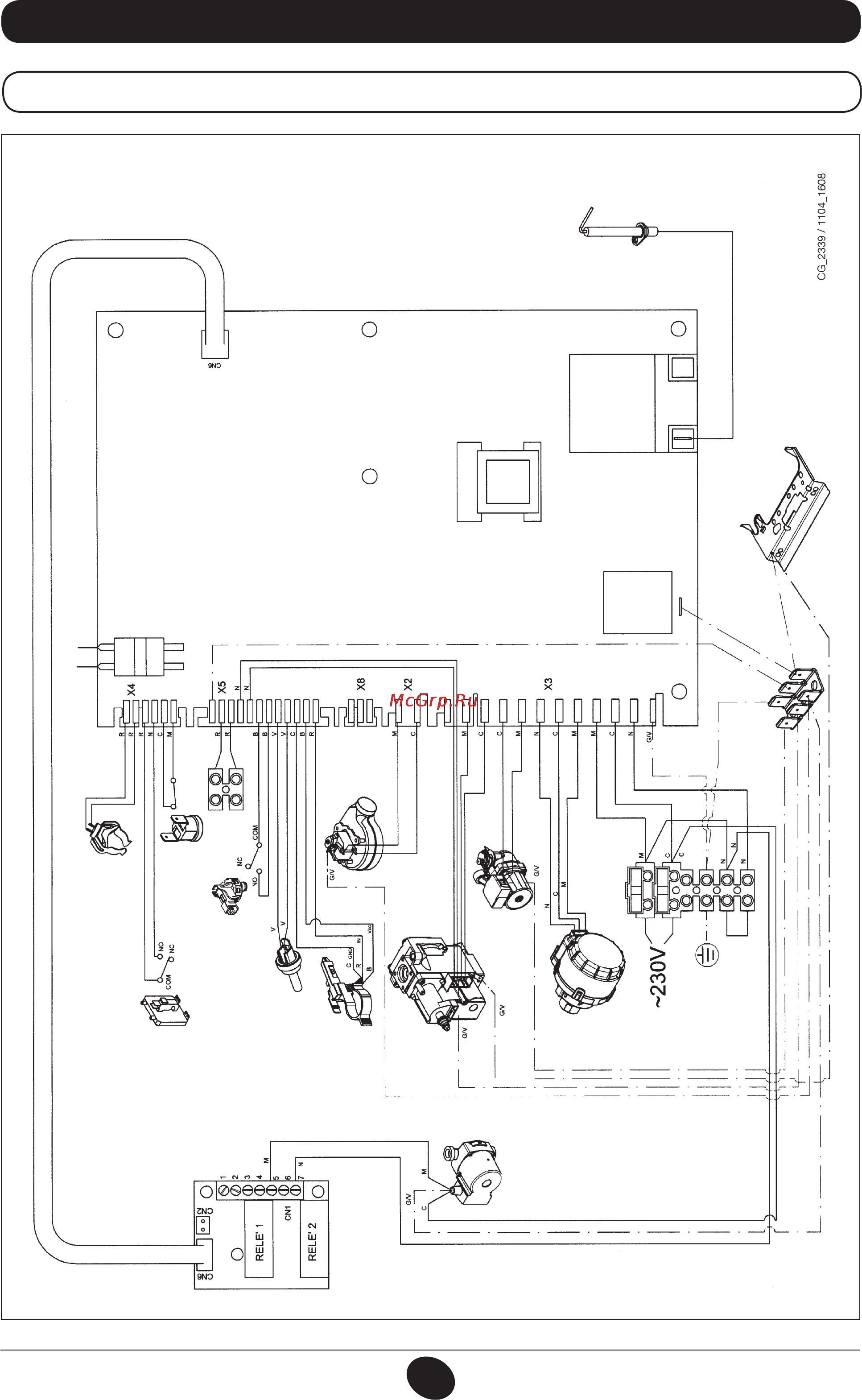

35. СХЕМА НА ЕЛЕКТРИЧЕСКИТЕ ВРЪЗКИ
24 BIC FF
Цвят на кабелите
C = Син
M = Кафяв
N = Черен
R = Червен
G/V = Жълт/Зелен
B = Бял
V = Зелен
ЕЛЕКТРОД ЗА ЗАПАЛВАНЕ/
КОНТРОЛ НА ПЛАМЪКА
СТАЕН
ТЕРМОСТАТ
ТРИПЪТЕН ВЕНТИЛ
ПОМПА НА
ОТОПЛИТЕЛНИЯ
КРЪГ
ВЕНТИЛАТОР
СЕНЗОР ЗА ПРЕДИМСТВО
НА БИТОВАТА ВОДА
СОНДА NTC
ОТОПЛЕНИЕ
ВЪНШНА
СОНДА
ХИДРАВЛИЧЕН
ПРЕСОСТАТ
ЗАЩИТЕН
ТЕРМОСТАТ
ПРЕСОСТАТ ЗА
ВЪЗДУХА
СОНДА NTC НА
БИТОВИЯ КРЪГ
ПРОГРАМИРАНЕ
ГАЗОВ
КЛАПАН
ПОМПА НА
БИТОВИЯ КРЪГ
