![De Dietrich MS 24 BIC [111/292] Desmontaje del ánodo del calentador](/img/pdf.png)
De Dietrich MS 24 BIC [111/292] Desmontaje del ánodo del calentador
![De Dietrich MS 24 BIC [111/292] Desmontaje del ánodo del calentador](/views2/1071841/page111/bg6f.png)
111
71.06199.02 - ES
INSTRUCCIONES PARA EL INSTALADOR

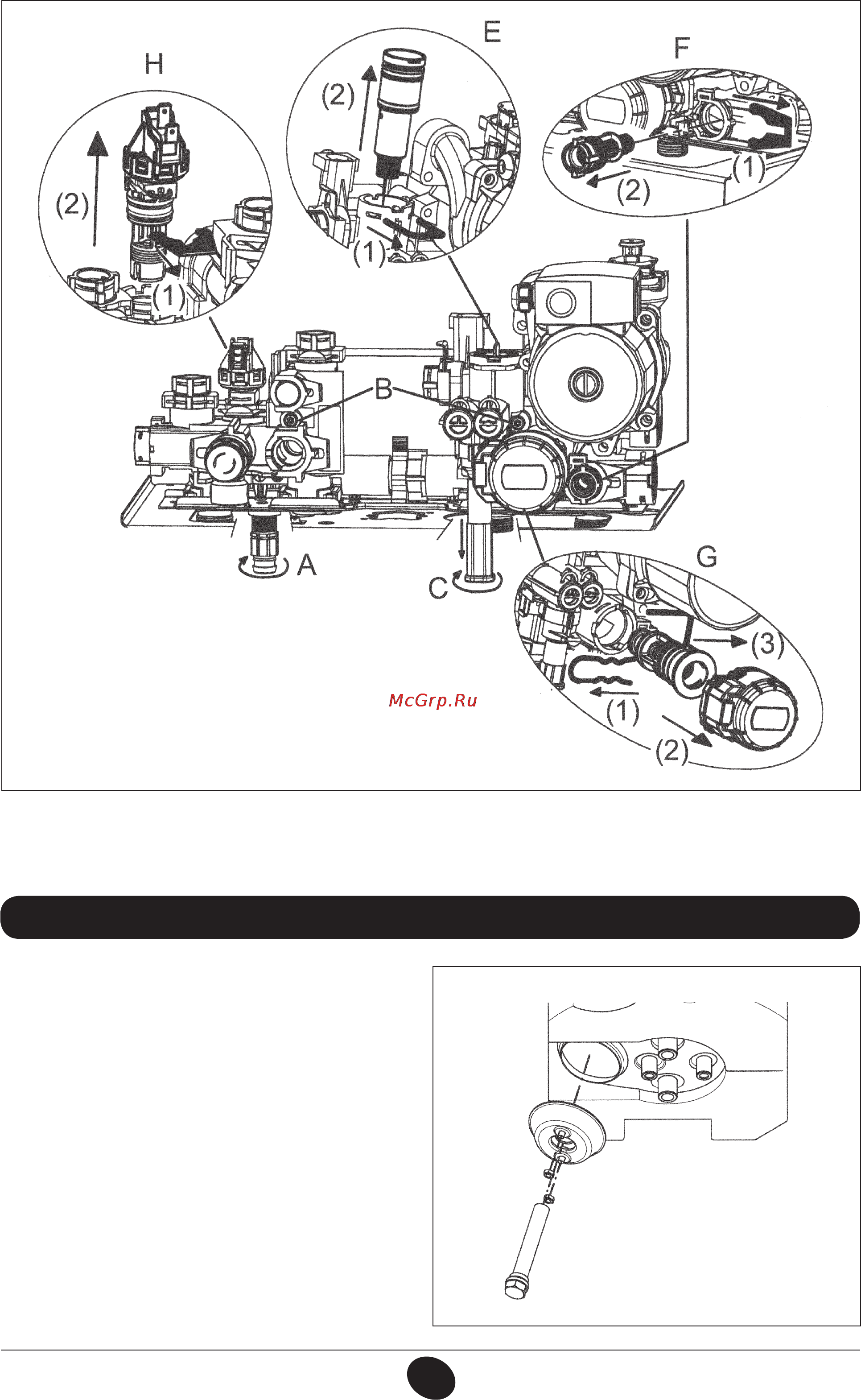

Controlar anualmente el estado del ánodo de protección
de ma¬gnesio (antes del control, vaciar el circuito del ca-
lentador mediante el grifo de descarga correspondiente).
Para desmontar el grupo ánodo quitar la grapa de jación
de la sonda calentador, sacarla y, con una llave de boca
ja de 27 mm (A), aojar la tuerca del soporte del ánodo.
33. DESMONTAJE DEL ÁNODO DEL CALENTADOR
CG_2341 / 1103_2303
A
ADVERTENCIA
Durante el desmontaje de las piezas del grupo hidráulico prestar la máxima atención.
No utilizar herramientas puntiagudas y no ejercer una fuerza excesiva para quitar las grapas de jación.
CG_2326 / 1103_0401
Figura 15
