179
71.06199.02 - RO
INSTRUCŢIUNI DESTINATE UTILIZATORULUI
Pentru oprirea centralei, opriţi alimentarea aparatului cu energie electrică. În modul
“OPRIT” (secţiunea 5) centrala rămâne oprită (aşajul indică OFF), dar circuitele electrice rămân sub tensiune şi este activă funcţia antiîngheţ
(secţiunea 9).
7. OPRIREA CENTRALEI TERMICE
8. SCHIMBAREA TIPULUI DE GAZ
Centralele pot funcţiona e cu gaz metan, e cu gaz GPL.
În cazul în care se dovedeşte a necesară schimbarea tipului de gaz, apelaţi la Serviciul de Asistenţă Tehnică autorizat.
Centrala este dotată cu presostat hidraulic care în caz de lipsă a apei nu admite funcţionarea centralei.
NOTĂ: Dacă se constată scăderi frecvente de presiune, contactaţi Serviciul de Asistenţă Tehnică autorizat.

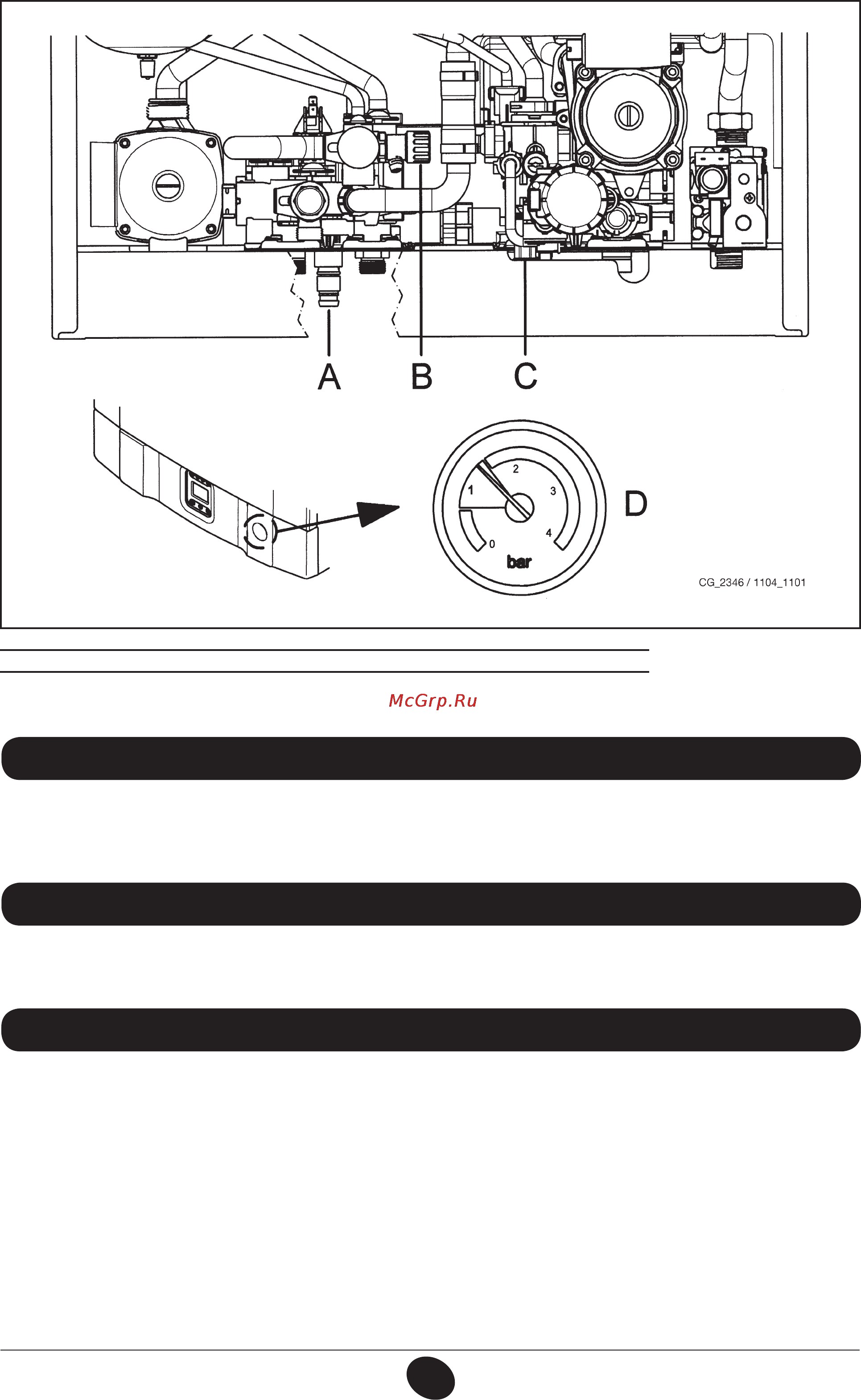

Figura 2
A: robinet de golire a instalaţiei
B: robinet de golire a boilerului
C: robinet de umplere a instalaţiei
D: manometru
Se recomandă evitarea golirii întregii instalaţii de încălzire, întrucât schimburile de apă au ca efect depunerile de calcar, inutile şi dăunătoare,
în interiorul centralei şi al corpurilor de încălzire. Dacă pe timp de iarnă instalaţia termică nu este folosită şi în cazul pericolului de
îngheţ, se recomandă amestecarea apei din instalaţie cu soluţii anticongelante potrivite, destinate acestei întrebuinţări specice (ex: glicol
propilenic asociat cu inhibitori ai incrustaţiilor şi coroziunii).
Unitatea electronică a centralei este prevăzută cu o funcţie “antiîngheţ” care, la o temperatură a apei din turul instalaţiei, mai mică de 5
°C, face ca arzătorul să funcţioneze, până la atingerea în tur a unei valori de 30 °C.
Această funcţie este operativă dacă:
* centrala este alimentată cu energie electrică;
* centrala este alimentată cu gaz;
* presiunea instalaţiei este cea recomandată;
* centrala nu este blocată.
9. OPRIREA INSTALAŢIEI PE O PERIOADĂ ÎNDELUNGATĂ. PROTECŢIA ÎMPOTRIVA ÎNGHEŢULUI
