259
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
71.06199.02 - RU
ЭЛЕКТРОД ЗАЖИГАНИЯ/
ДЕТЕКТОР ПЛАМЕНИ
ТЕРМОСТАТ
ОКРУЖАЮЩЕЙ
СРЕДЫ
3-ХОДОВОЙ КЛАПАН
НАСОС
ОТОПИТЕЛЬНОГО
КОНТУРА
ВЕНТИЛЯТОР
ДАТЧИК
ПЕРВООЧЕРЕДНОСТИ
ГОРЯЧЕЙ ВОДЫ
ЗОНД NTC
ОТОПЛЕНИЯ
НАРУЖНЫЙ
ЗОНД
ГИДРАВЛИЧЕСКОЕ
РЕЛЕ ДАВЛЕНИЯ
ПРЕДОХРАНИТЕЛЬНЫЙ
ТЕРМОСТАТ
РЕЛЕ ДАВЛЕНИЯ
ВОЗДУХА
ЗОНД NTC ГВС
ПРОГРАММИРОВАНИЕ
ГАЗОВЫЙ
КЛАПАН
НАСОС
КОНТУРА ГВС

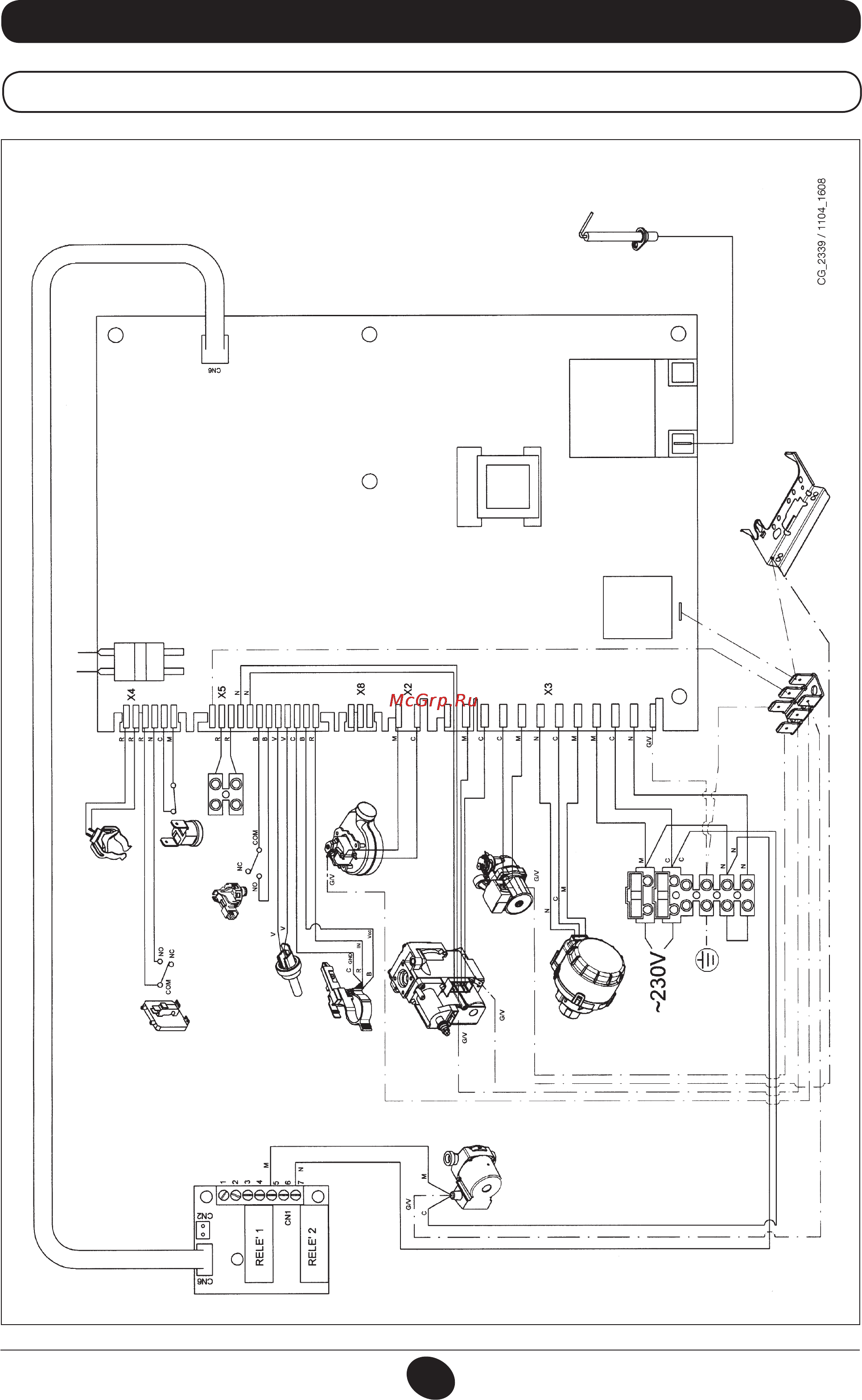

35. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
24 BIC FF
Цвет проводов
C = голубой
М = коричневый
N = черный
R = красный
G/V = желтый/зеленый
B = белый
V = зеленый
