260
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
71.06199.02 - RU
24 BIC

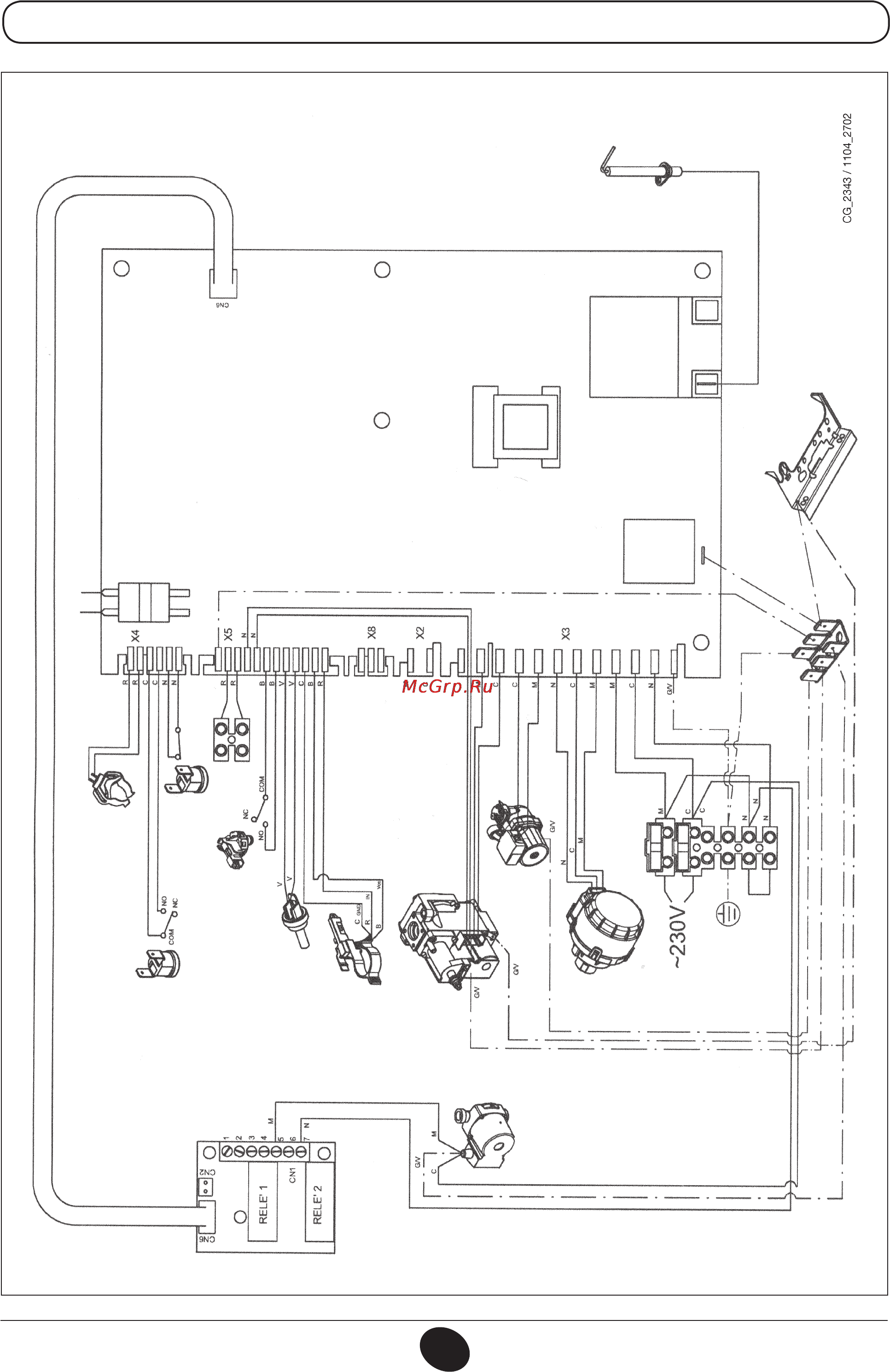

Цвет проводов
C = голубой
М = коричневый
N = черный
R = красный
G/V = желтый/зеленый
B = белый
V = зеленый
ЭЛЕКТРОД ЗАЖИГАНИЯ/
ДЕТЕКТОР ПЛАМЕНИ
ТЕРМОСТАТ
ОКРУЖАЮЩЕЙ
СРЕДЫ
3-ХОДОВОЙ КЛАПАН
НАСОС
ОТОПИТЕЛЬНОГО
КОНТУРА
ДАТЧИК
ПЕРВООЧЕРЕДНОСТИ
ГОРЯЧЕЙ ВОДЫ
ЗОНД NTC
ОТОПЛЕНИЯ
НАРУЖНЫЙ
ЗОНД
ГИДРАВЛИЧЕСКОЕ
РЕЛЕ ДАВЛЕНИЯ
ПРЕДОХРАНИТЕЛЬНЫЙ
ТЕРМОСТАТ
ТЕРМОСТАТ
ДЫМОВ
ЗОНД NTC ГВС
ПРОГРАММИРОВАНИЕ
ГАЗОВЫЙ
КЛАПАН
НАСОС
КОНТУРА ГВС
