154
71.06199.02 - PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA
UWAGA ODNOŚNIE NACZYNIA WZBIORCZEGO
Kocioł posiada seryjnie zbiornik wyrównawczy o pojemności 7,5 litrów ze wstępnym ciśnieniem 1 bar. Maksymalna całkowita objętość wody
instalacji jest określona według ciśnienia hydrostatycznego i dla średniej temperatury wody 80°C (doprowadzająca: 95°C doprowadzająca: 75°C).
Ciśnienie hydrostatyczne (m) 5 6 7 8 9 10
Maksymalna pojemność instalacji (I) 138 131 119 107 97 87
G”3/4 ZASILANIE OBIEGU C.O. G”1/2 WYLOT CIEPŁEJ WODY UŻYTKOWEJ
G”3/4 POWRÓT OBIEGU C.O. G”1/2 WLOT ZIMNEJ WODY UŻYTKOWEJ
G”3/4 PRZYŁĄCZE GAZU
OSTRZEŻENIE
Dokładnie docisnąć łączniki wodne do gwintowanych złączek rurowych kotła (maksymalny moment dokręcania = 30 Nm).

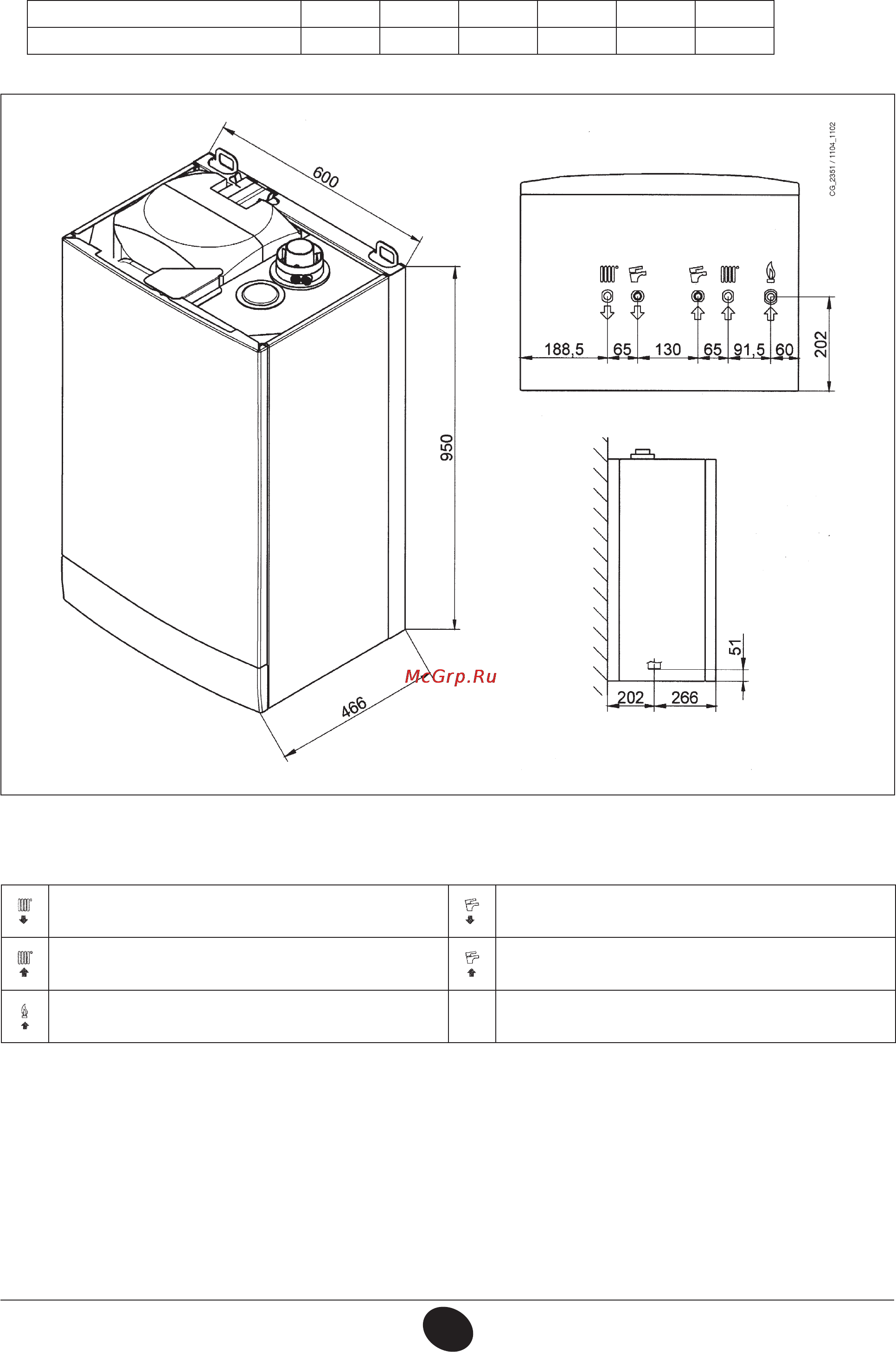

Rysunek 4
