289
安装维修保护说明
71.06199.02 - CN
24 BIC

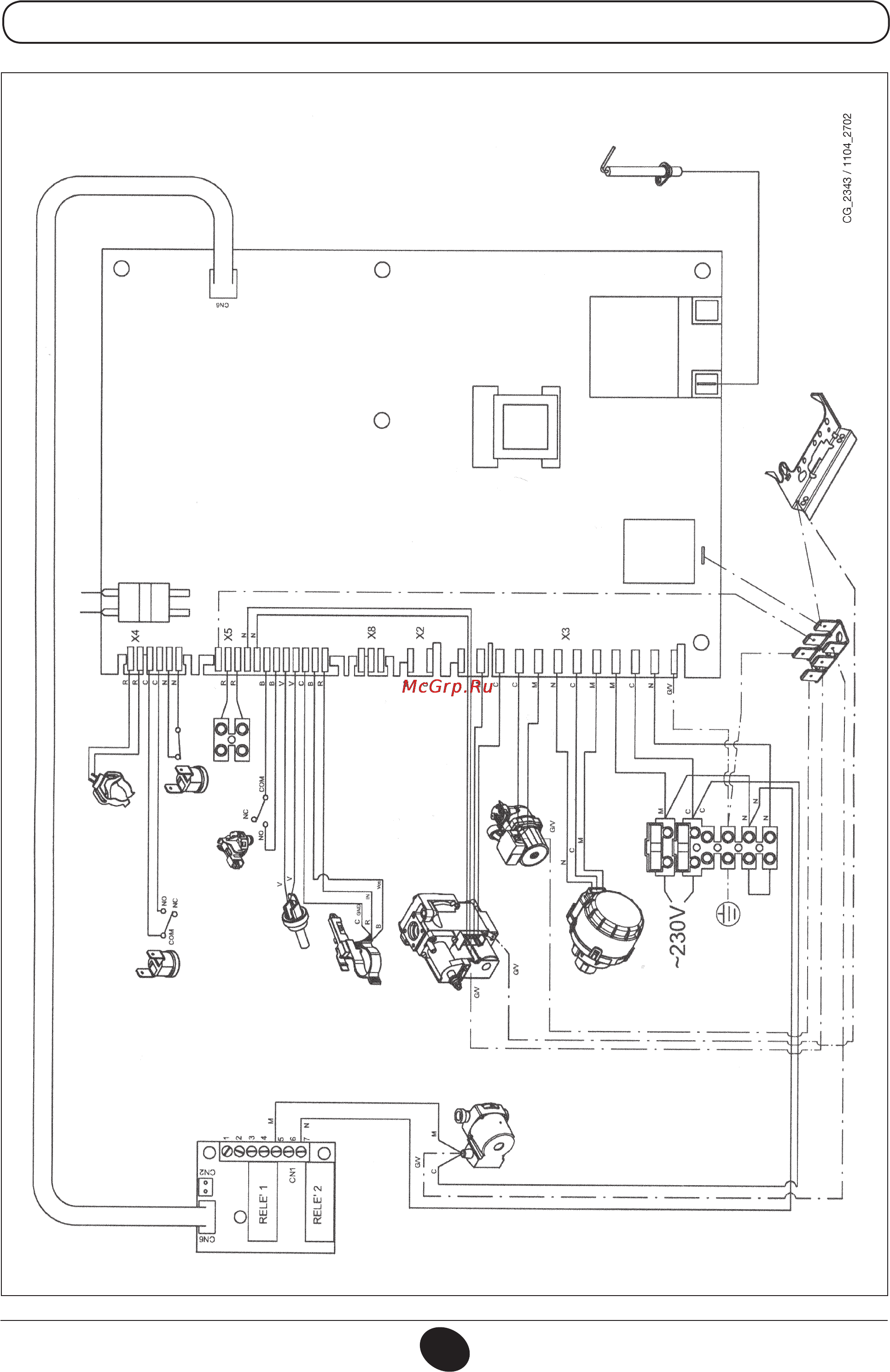

接线颜色
C = 天蓝色
M= 棕色
N = 黑色
R = 红色
G/V = 黄色/绿色
B = 白色
V = 绿色
点火电极/火焰检测
环境温控器
三通阀
加热循环泵
优先探水传感器
采暖NTC探头
外置型探头
液压恒压器
安全温控器
烟气温控器
水温NTC探头
编程
煤气阀
热水泵
