50
71.06199.02 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE

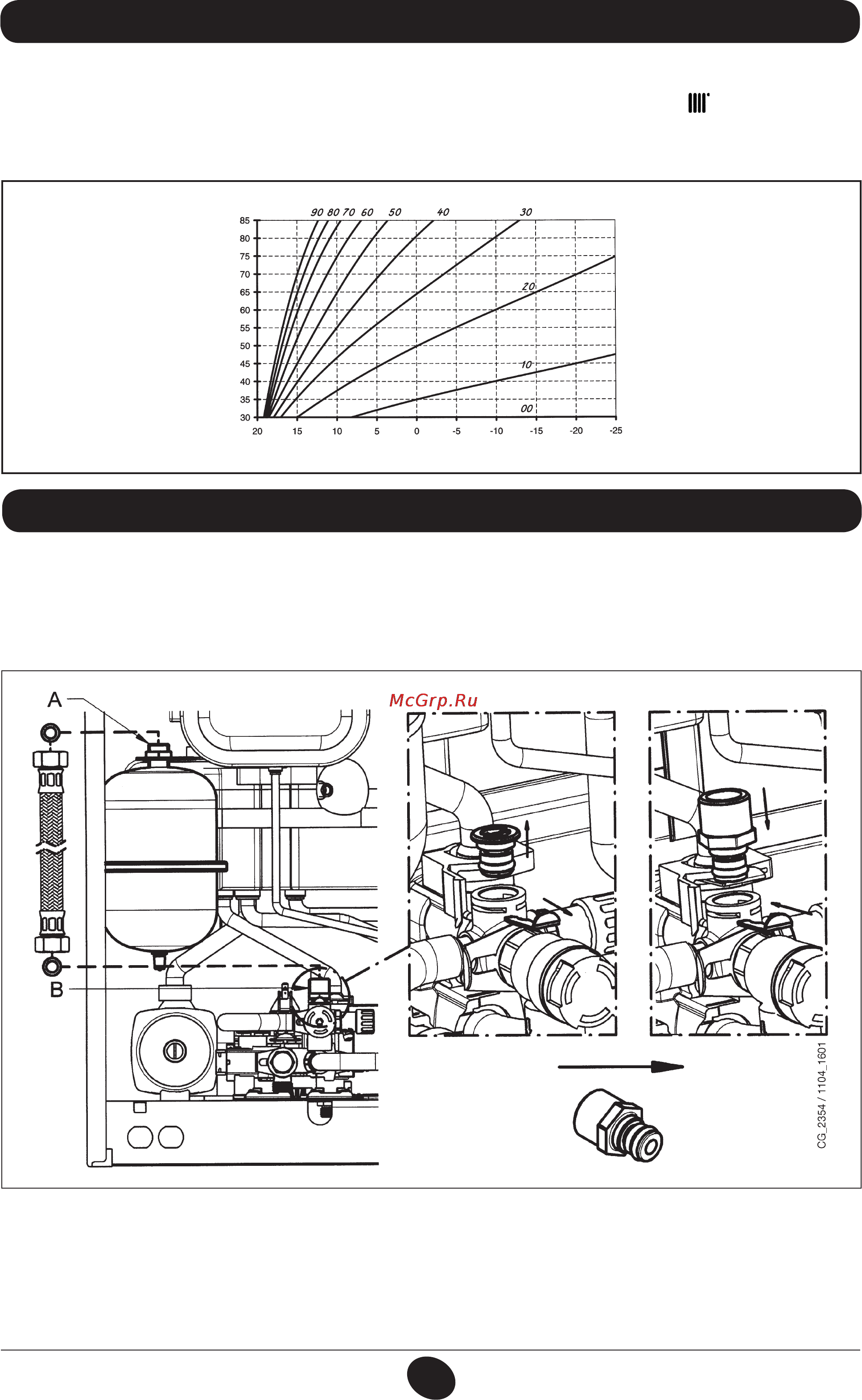

26. COLLEGAMENTO DELLA SONDA ESTERNA
Sul cablaggio di cavi che escono dal cruscotto, ci sono due cavetti di colore ROSSO dotati di copri-faston di testa.
Collegare la sonda esterna ai capi di questi due cavetti.
Con sonda esterna collegata è possibile cambiare la curva “kt” (Graco 2) agendo sui tasti
+/- .
NOTA : Nel caso di installazione in una unità abitativa media (buon isolamento perimetrale e impianto a radiatori) è consi-
gliabile impostare la curva climatica “kt” al valore di “25”.
TM = Range temperature mandata
Te = temperatura esterna
Grafico 2
TM
Te
curve “kt”
1012_0501
Kit vaso d’espansione sanitario costituito da:
- 1 vaso espansione in acciaio inox;
- 1 supporto per vaso espansione;
- 1 nipplo G1/2”;
- 1 controdado;
- 1 tubo di collegamento essibile.
27. VASO DI ESPANSIONE SANITARIO (ACCESSORIO A RICHIESTA)
Collegare il tubo essibile (fornito come accessorio nel kit vaso espansione) sui due raccordi A e B come illustrato in gura.
Il montaggio del vaso di espansione sanitario è consigliato nei casi in cui:
- la pressione dell’acquedotto o del sistema di sollevamento idrico è tale che si rende necessaria l’installazione di un
riduttore di pressione (pressione superiore a 4 bar)
- sulla rete acqua fredda è installata una valvola di non ritorno
- lo sviluppo della rete acqua fredda è insufciente per l’espansione dell’acqua contenuta nei bollitore ed è necessario
prevedere l’utilizzo del vaso espansione sanitario.
