133
71.06199.02 BG
20. “INFO”
Задръжте натиснат за поне 5 секунди бутона “i” за да визуализирате на дисплея, разположен на челния панел на котела,
информация за работата на котела.
•
Натиснете бутони (+/-) за да визуализирате следната информация:
A00: актуална стойност (°C) на температурата на битовата вода (A.C.S.);
A01: актуална стойност (°C) на външната темпаратура (при включена външна сонда);
A02: стойност (%) на тока на модулатора (100% = 310 mA);
A03: стойност (%) на обхвата на мощността (MAX R);
A04: зададената стойност (°C) на температурата за отопление - - При свързана външна сонда, се визуализира величината
на кривата “kt” (параграф 26);
A05: актуална стойност (°C) на изходната температура за отопление;
A06: зададената стойност (°C) на температурата на битовата вода;
A07: — — ;
A08: стойност (l/minx10) на дебита на битовата вода;
A09: последната регистрирана грешка на работа на котела.
•
Тази функция е активна за време от 3 минути. Функцията “INFO” може да се прекъсне с натискане на бутон (i) за поне 5
секунди или чрез изключване на котела от напрежението.

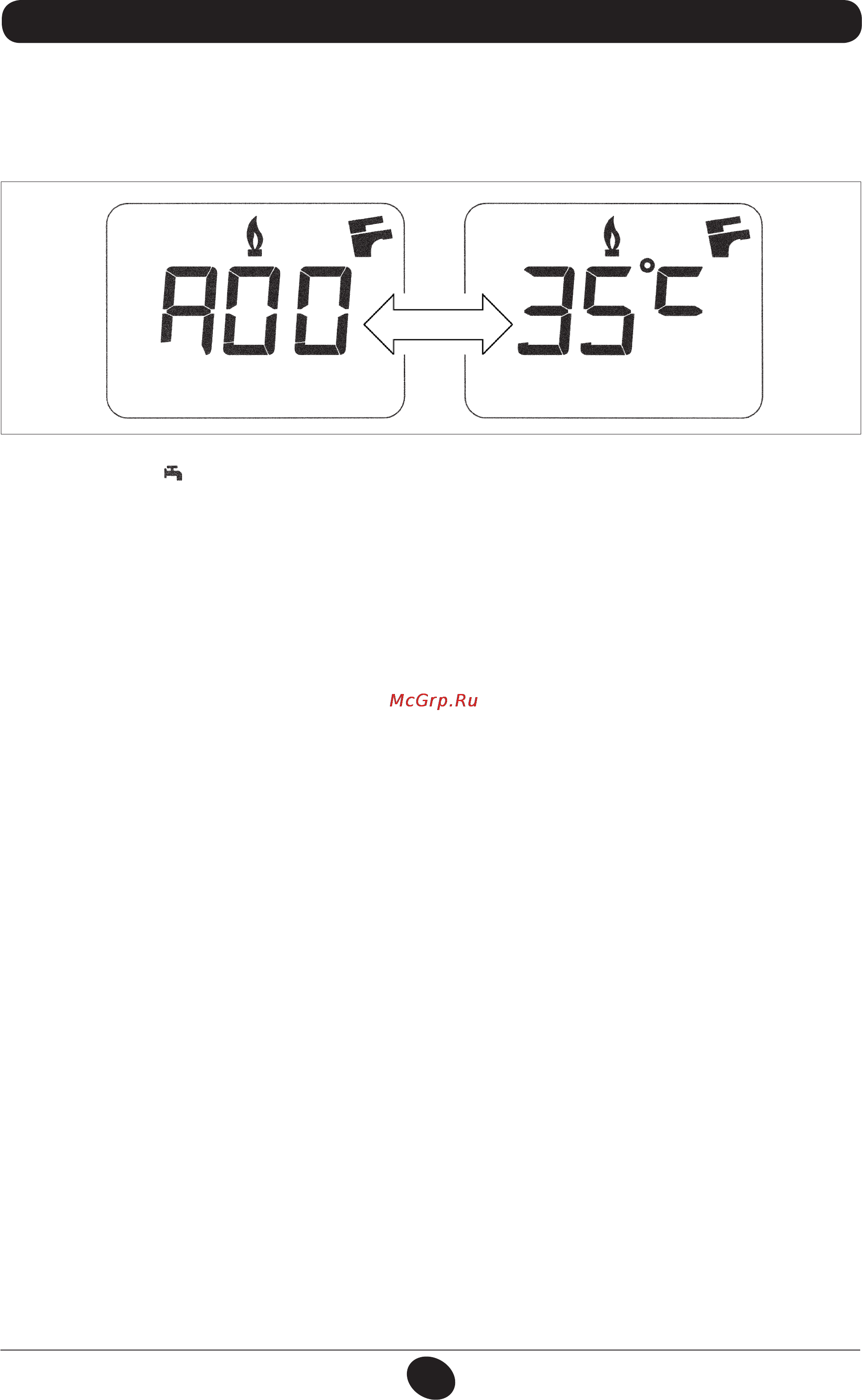

: “INFO” , ( 12) “A00”,
0605_2204 / CG_1808
12
