96
71.06199.02 - ES
INSTRUCCIONES PARA EL INSTALADOR
NOTA PARA EL DEPÓSITO DE EXPANSIÓN
La caldera dispone de serie de un depósito de expansión con una capacidad de 7,5 litros y una presión de precarga de 1 bar.
El volumen de agua total máximo de la instalación se determina según la presión hidrostática y para una temperatura media del
agua de 80°C (impulsión: 95°C retorno: 75°C).
Presión hidrostática (m) 5 6 7 8 9 10
Volumen máximo de la instalación (l) 138 131 119 107 97 87

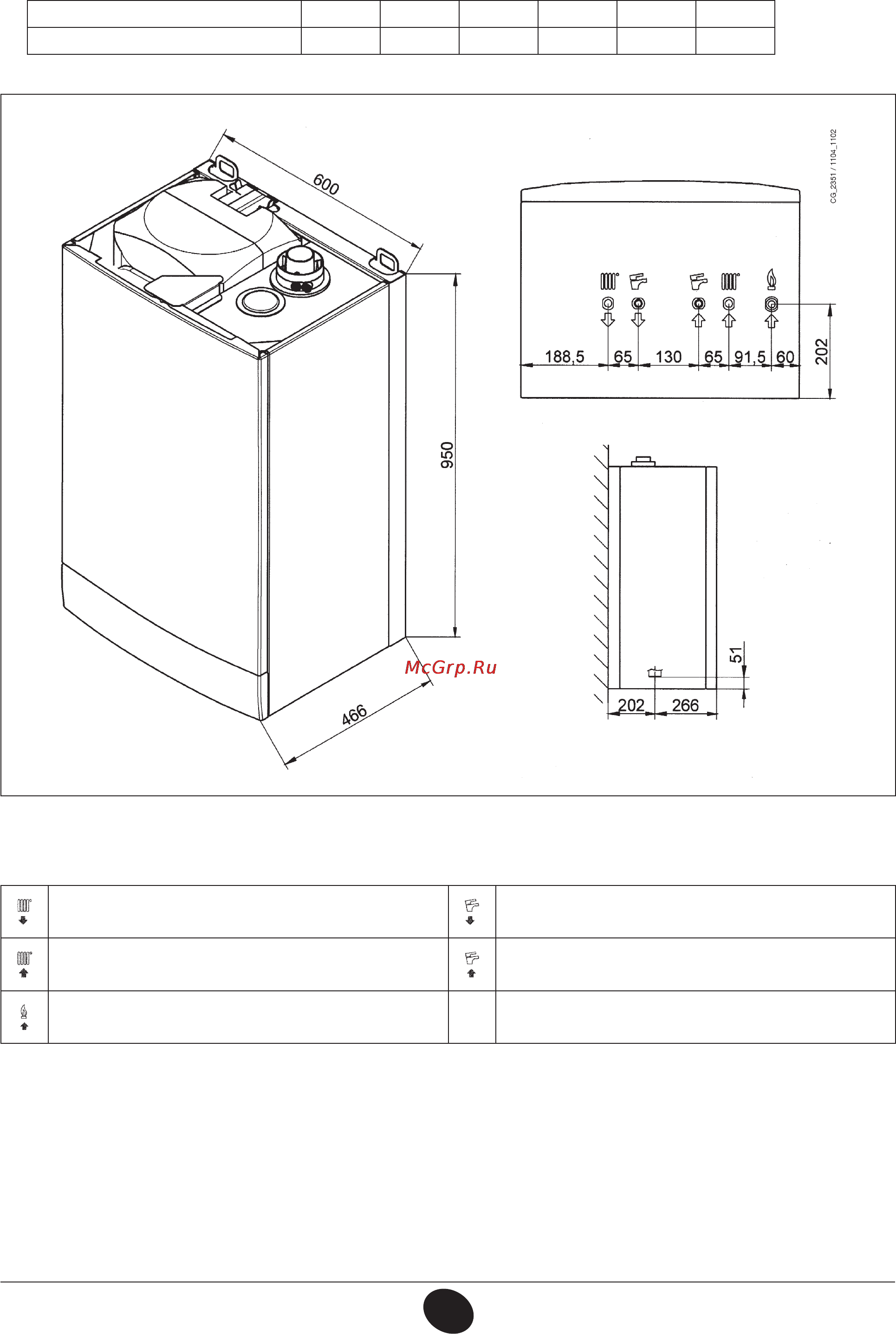

G”3/4 IMPULSIÓN CALEFACCIÓN G”1/2 SALIDA AGUA CALIENTE SANITARIA
G”3/4 RETORNO CALEFACCIÓN G”1/2 ENTRADA AGUA FRÍA SANITARIA
G”3/4 ENTRADA GAS EN LA CALDERA
ADVERTENCIA
Apretar con cuidado los empalmes hidráulicos en los niples de la caldera (par de apriete máximo 30 Nm).
Figura 4
