De Dietrich MS 24 BIC [288/292] 连接器的连接图
![De Dietrich MS 24 BIC [288/292] 连接器的连接图](/views2/1071841/page288/bg120.png)
288
安装维修保护说明
71.06199.02 - CN
点火电极/火焰检测
环境温控器
三通阀
加热循环泵
风机
优先探水传感器
采暖NTC探头
外置型探头
液压恒压器
安全温控器
空气恒压器
水温NTC探头
编程
煤气阀
热水泵

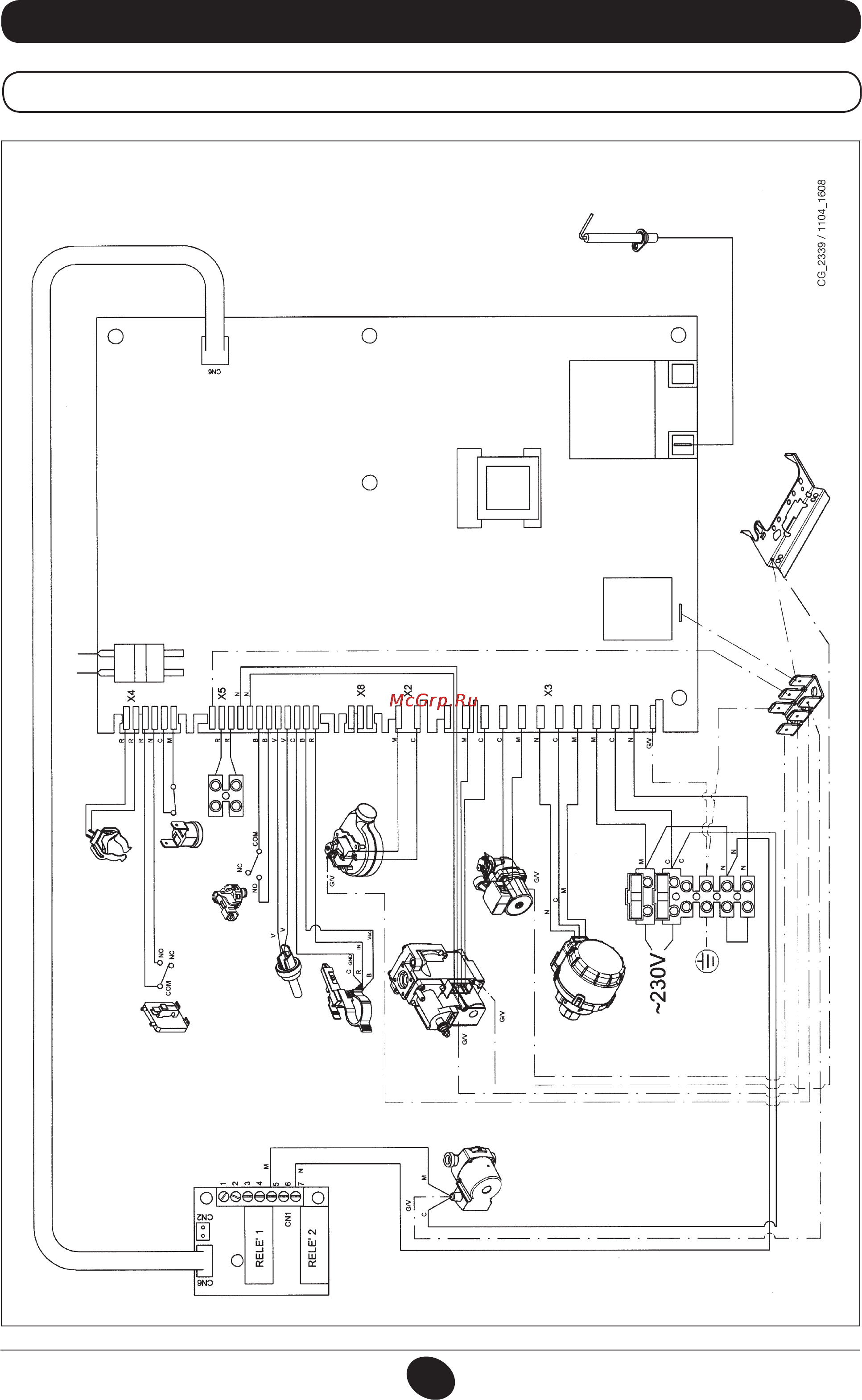

35. 连接器的连接图
24 BIC FF
接线颜色
C = 天蓝色
M= 棕色
N = 黑色
R = 红色
G/V = 黄色/绿色
B = 白色
V = 绿色
