230
71.06199.02 - EL
ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ
ΗΛΕΚΤΡΟΔΙΟ ΑΝΑΦΛΕΞΗΣ/
ΑΝΙΧΝΕΥΣΗΣ ΦΛΟΓΑΣ
ΘΕΡΜΟΣΤΑΤΗΣ
ΠΕΡΙΒΑΛΛΟΝΤΟΣ
ΤΡΙΟΔΗ ΒΑΛΒΙΔΑ
ΑΝΤΛΙΑ
ΚΥΚΛΩΜΑΤΟΣ
ΘΕΡΜΑΝΣΗΣ
ΑΝΕΜΙΣΤΗΡΑΣ
ΑΙΣΘΗΤΗΡΑΣ
ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ ΖΕΣΤΟΥ
ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ
ΑΙΣΘΗΤΗΡΑΣ
ΘΕΡΜΑΝΣΗΣ NTC
ΑΙΣΘΗΤΗΡΑΣ
ΕΞΩΤΕΡΙΚΟΣ
ΥΔΡΑΥΛΙΚΟΣ
ΠΙΕΖΟΣΤΑΤΗΣ
ΘΕΡΜΟΣΤΑΤΗΣ
ΑΣΦΑΛΕΙΑΣ
ΠΙΕΖΟΣΤΑΤΗΣ ΑΕΡΑ
ΑΙΣΘΗΤΗΡΑΣ NTC
ΖΕΣΤΟΥ ΝΕΡΟΥ
ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ
ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ
ΒΑΛΒΙΔΑ
ΑΕΡΙΟΥ
ΑΝΤΛΙΑ ΚΥΚΛΩΜΑΤΟΣ
ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ
ΧΡΗΣΗΣ

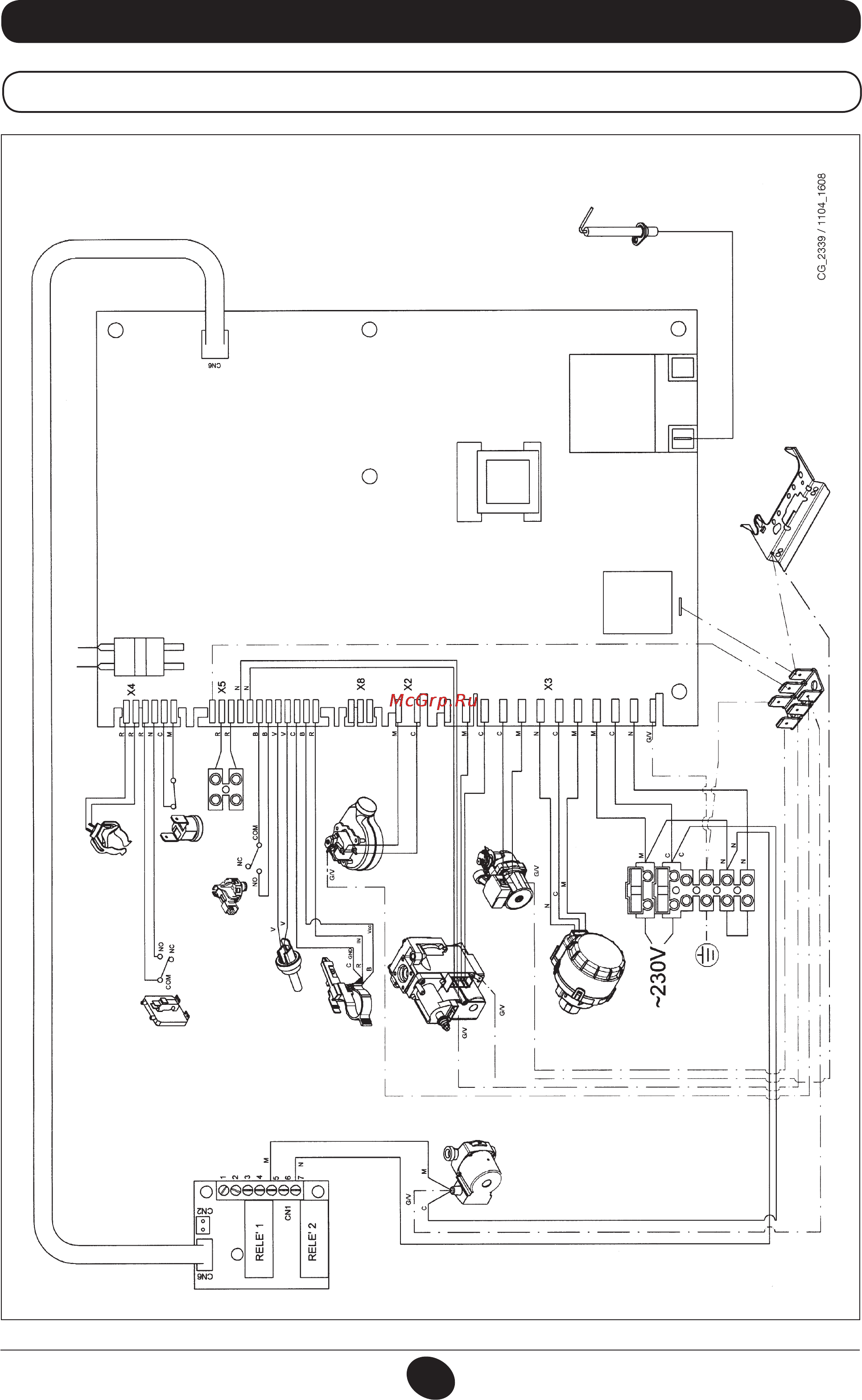

35. ΣΧΕΔΙΟ ΣΥΝΔΕΣΗΣ ΣΥΝΔΕΣΜΩΝ
24 BIC FF
Χρώμα καλωδίων
C = Γα λά ζιο
M = Καφέ
N = Μαύρο
R = Κόκκινο
G/V = Κιτρινοπράσινο
B = Λευκό
V = Πράσινο
