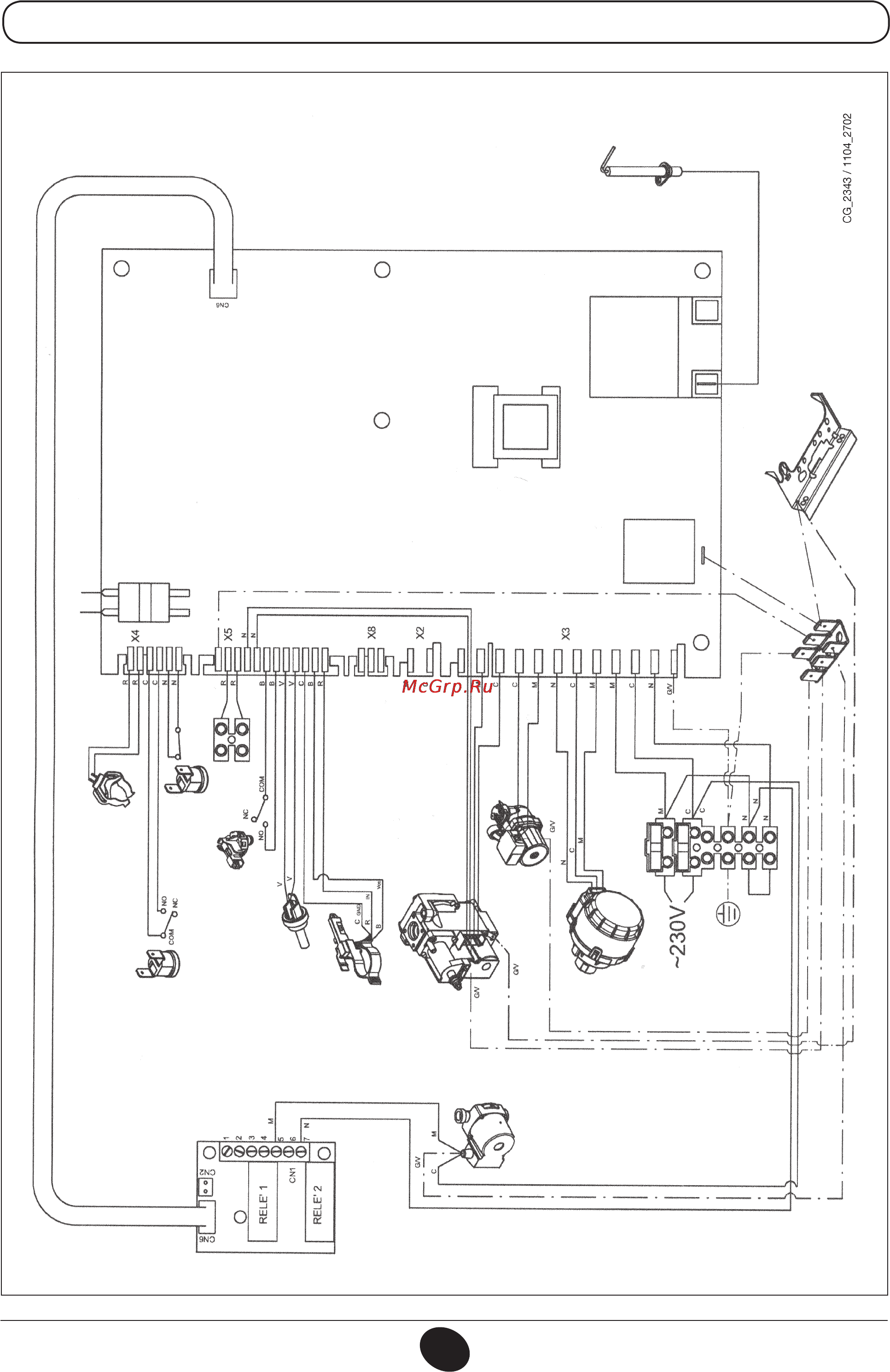

173
71.06199.02 - PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA
24 BIC
Kolory kabli
C = Niebieski
M = Brązowy
N = Czarny
R = Czerwony
G/V = Żółto/Zielony
B = Biały
V = Zielony
ELEKTRODA ZAPŁONU/
WYKRYWANIA PŁOMIENIA
TERMOSTAT
POKOJOWY
ZAWÓR 3-DROŻNY
POMPA OBIEGU C.O.
CZUJNIK C.W.U.
SONDA NTC
OBIEGU C.O.
SONDA
ZEWNĘTRZNA
HYDRAULICZNY
PRESOSTAT
TERMOSTAT
BEZPIECZEŃSTWA
TERMOSTAT DYMU
SONDA NTC C.W.U.
PROGRAMOWANIE
ZAWÓR GAZU
POMPA C.W.U.
