254
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
71.06199.02 - RU
28. ЕЖЕГОДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для правильной и надежной работы котла необходимо ежегодно проверять:
• внешний вид и непроницаемость прокладок газового контура и камеры сгорания;
• состояние и правильное положение электрода зажигания и электрода-датчика пламени;
• состояние горелки и ее крепление к алюминиевому фланцу;
• отсутствие грязи внутри камеры сгорания. Для чистки используйте пылесос;
• правильную настройку газового клапана;
• давление в системе отопления;
• давление в расширительном баке;
• правильную работу вентилятора;
• отсутствие загрязнений внутри дымохода и воздуховода.
• проверка состояния анода бойлера.
ВНИМАНИЕ
Перед проведением любых работ убедитесь, что котел отключен от электропитания.
По завершению технического осмотра установить параметры работы котла в начальные позиции.
РЕКОМЕНДАЦИЯ
Для хорошей работы расширительного бака, давление водопровода должно быть ниже 4 бар. В противном случае нужно
установить редуктор давления. Редуктор давления должен быть отрегулирован так, чтобы иметь давление подачи воды ниже
4 бар.

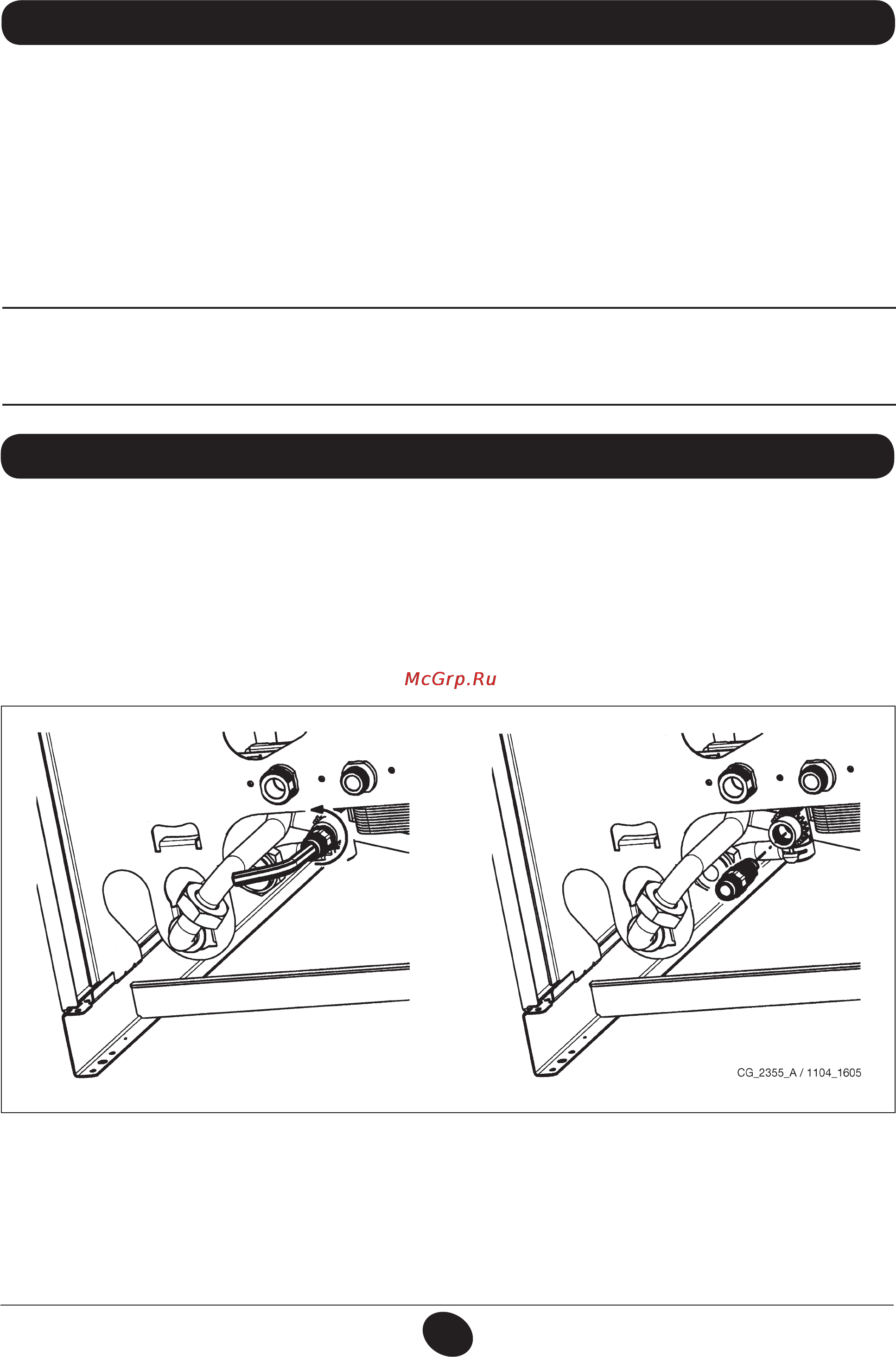

ОПУСТОШЕНИЕ КОНТУРА КОТЛА
Слив котла может выполняться при помощи крана, расположенного на гидравлическом узле.
Для слива котла при помощи крана с резиновым наконечником, находящимся на дне котла, действовать, как описано ниже
(рис. 14):
- закрыть отсекающие краны котла;
- откройте кран с резиновым наконечником с помощью шестиугольного ключа 8 мм;
- слейте котел;
- закройте кран с резиновым наконечником с помощью шестиугольного ключа 8 мм.
29. ОПУСТОШЕНИЕ КОНТУРА КОТЛА И БОЙЛЕРА
Рис.14
