188
71.06199.02 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
17. CONECTAREA LA REŢEAUA ELECTRICĂ
18. CONECTAREA TERMOSTATULUI AMBIENTAL
- accedeţi la placa de borne de alimentare (gura 9) conform descrierii de la capitolul precedent;
- îndepărtaţi puntea existentă pe bornele (1) şi (2);
- introduceţi cablul cu două re prin oriciul anume şi conectaţi-l la aceste două borne.
Siguranţa electrică a aparatului este asigurată numai când acesta este conectat corect la o instalaţie de împământare ecientă, conectarea
ind efectuată conform normelor de siguranţă în vigoare privitoare la instalaţii.
Centrala trebuie conectată electric la o reţea de alimentare 230 V monofazată + împământare cu ajutorul cablului trilar din dotare,
respectându-se polaritatea LINIE-NEUTRU.
Conectarea trebuie efectuată prin intermediul unui întrerupător bipolar cu o deschidere a contactelor de cel puţin 3 mm. În cazul
înlocuirii cablului de alimentare, a se utiliza un cablu de tip “HAR H05 VV-F” 3x0,75 mm
2
cu diametrul maxim de 8 mm.
...Accesul la placa de borne de alimentare
• întrerupeţi tensiunea în centrală cu ajutorul întrerupătorului bipolar;
• desfaceţi cele două şuruburi de xare a panoului de comandă la centrală;
• rotiţi panoul de comandă;
• îndepărtaţi capacul pentru a avea acces la zona conexiunilor electrice (gura 9).
Fuzibilul de tip rapid 2A este încorporat în placa de borne de alimentare (pentru a verica sau a înlocui fuzibilii, extrageţi suportul
fuzibililor, de culoare neagră).
IMPORTANT: respectaţi polaritatea în alimentare L (LINIE) - N (NEUTRU).
(L) = Linie (maro)
(N) = Neutru (albastru)
= Împământare (galben-verde)
(1) (2) = Contact termostat ambiental

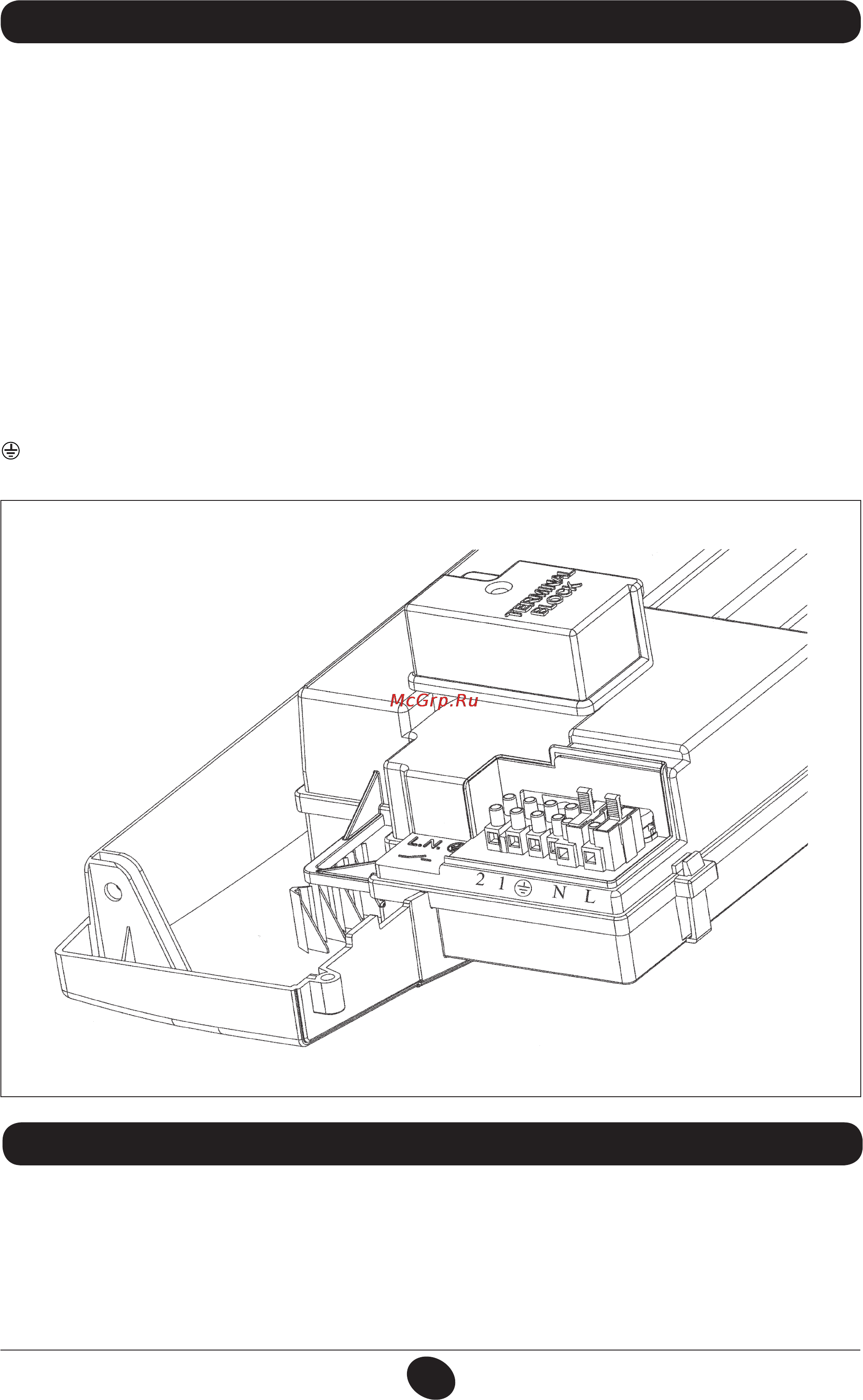

Figura 9
CG_1853 / 1103_2302
