De Dietrich MS 24 BIC [161/292] Funkcja kalibracji zaworu gazowego
![De Dietrich MS 24 BIC [161/292] Funkcja kalibracji zaworu gazowego](/views2/1071841/page161/bga1.png)
161
71.06199.02 PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

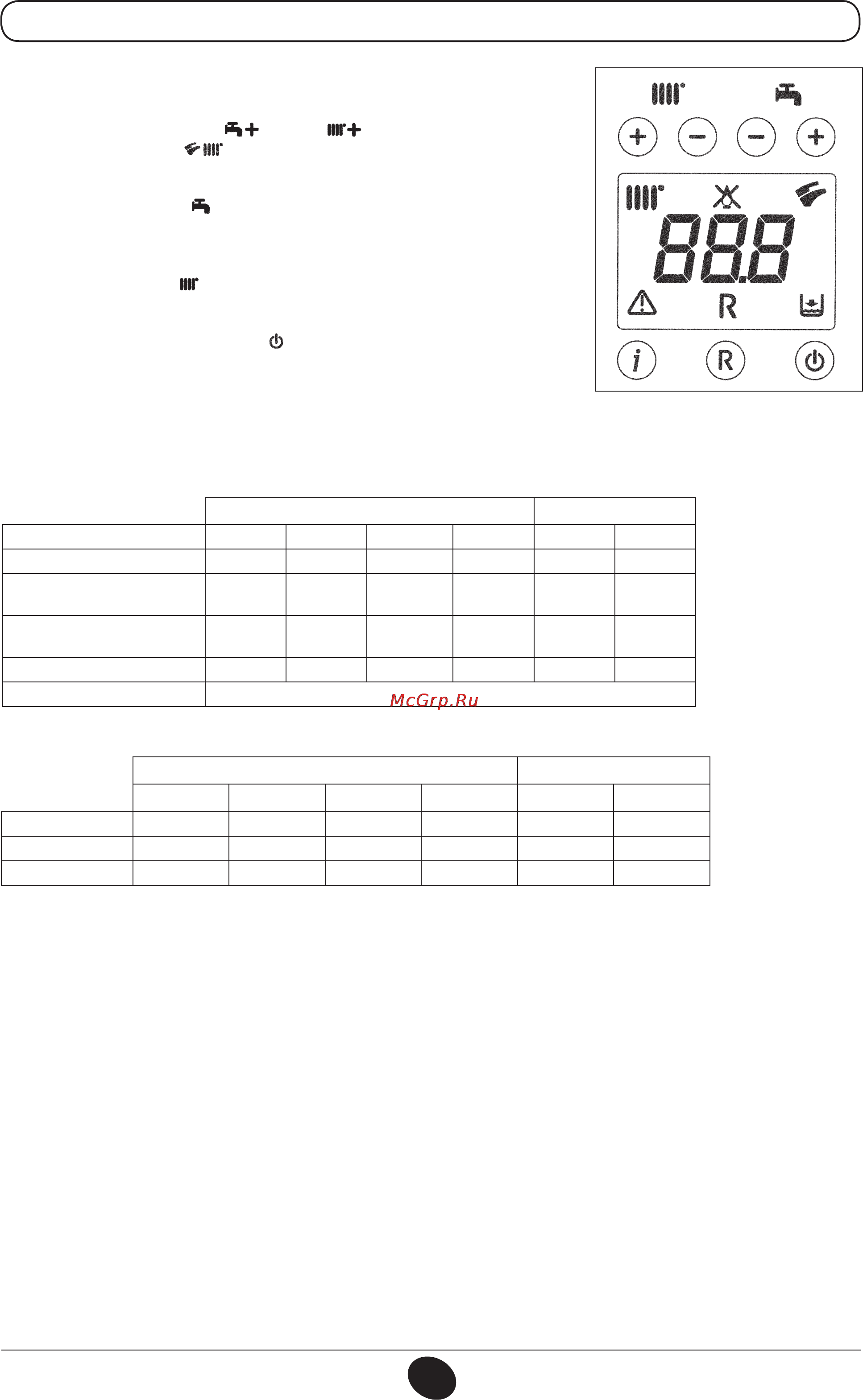

19.1 FUNKCJA KALIBRACJI ZAWORU GAZOWEGO
Zużycie 15°C-1013 mbar
24 BIC FF 24 BIC
H (G20) Lw (G27) Ls (G2.350) LPG (G31) H (G20) LPG (G31)
Moc znamionowa
2,73 m
3
/h 3,33 m
3
/h 3,79 m
3
/h 2,00 kg/h 2,73 m
3
/h 2,00 kg/h
Moc zredukowana
1,26 m
3
/h 1,53 m
3
/h 1,75 m
3
/h 0,92 kg/h 1,26 m
3
/h 0,92 kg/h
p.c.i.
34,02 MJ/m
3
27,89 MJ/m
3
24,49 MJ/m
3
46,34 MJ/kg 34,02 MJ/m
3
46,34 MJ/kg
Tabela 2
* 1mbar = 10,197 mmH
2
O
Tabela dysz palnika
24 BIC FF 24 BIC
typ gazu H (G20) Lw (G27) Ls (G2.350) LPG (G31) H (G20) LPG (G31)
średnica dysz (mm) 1,18 1,18 1,55 0,69 1,18 0,69
ciśnienie palnika (mbar*)
MOC ZREDUKOWANA
1,7 2,6 1,7 6,9 1,6 6,6
ciśnienie palnika (mbar*)
MOC ZNAMIONOWA
7,8 12,2 7,8 24,7 7,5 18,1
Średnica przepony gazu (mm) 4,2 — — 3,5 4,2 3,5
Ilość dysz 18
Tabela 1
Celem ułatwienia operacji kalibracji zaworu gazowego możliwe jest wybranie funkcji kali-
bracji bezpośrednio na panelu sterującym kotła wykonując następujące czynności:
a) nacisnąć jednocześnie przycisk i przycisk przez min. 6 sekund.
b) Po 6 sekundach symbole zaczną pulsować
c) Wyświetlacz pokazuje co 1 sek „100” i temperaturę zasilania. W tej fazie kocioł pracuje
na max.moc grzewczą (100%).
d) Przyciskając przyciski +/- możliwe jest wybranie natychmiast (100% lub 0%) moc
kotła
e) Wyregulować śrubą „Pmax/Pmin” (rys 10)aż do uzyskania wartości ciśnienia pokazanego
w tabeli 1.
f) Naciskając przyciski +/- możliwe jest stopniowe wybranie żądanej mocy ( interwał
= 1%)
Aby wyjść z tej funkcji, nacisnąć przycisk .
Uwaga
Funkcja ta wyłączy się automatycznie po 15 minutach, płytka elektroniczna wróci do pracy
z okresu przed włączeniem tej funkcji lub po osiągnięciu zaprogramowanej temperatury.
0805_2302 / 1002_1201
