140
71.06199.02 - BG
ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА
Веднъж в годината, проверявайте състоянието на защитния
магнезиев анод (преди това изпразнете бойлера като
използвате предназначеното за целта кранче).

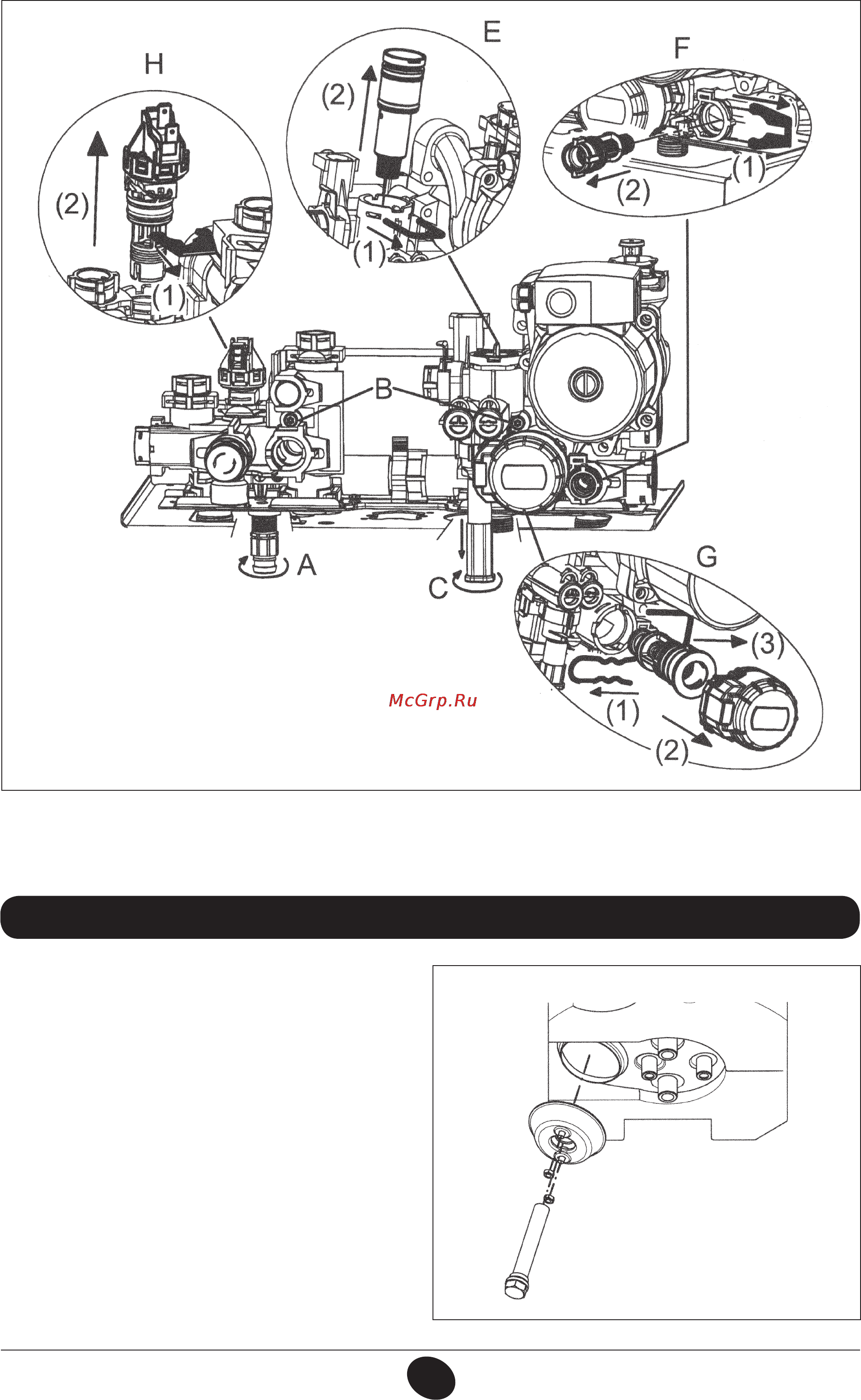

За да демонтирате анодовата група, извадете фиксаторния
клип от бойлерната сонда, издърпайте я и развийте
закрепващата гайка на анода с помощта на гаечен ключ 27
mm (A).
33. ДЕМОНТАЖ НА АНОДА НА БОЙЛЕРА
CG_2341 / 1103_2303
A
ВНИМАНИЕ
Демонтажа на отделните водопроводни части да се извърши с необходимото внимание.
Не използвате остри инструменти и прекомерен натиск за изваждане на фиксаторните скоби.
CG_2326 / 1103_0401
Фигура 15
