189
71.06199.02 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
19. MODALITĂŢI DE SCHIMBARE A TIPULUI DE GAZ
Personalul calicat (al Serviciului de Asistenţă Tehnică autorizat) poate adapta această centrală pentru funcţionarea cu gaz natural (G. 20)
sau cu gaz lichid (G. 31).
Operaţiile de efectuat sunt următoarele:
A) înlocuirea duzelor arzătorului principal şi a diafragmei gaz (dacă este prevăzută);
B) o nouă reglare de max. şi min. a regulatorului de presiune.
A) Înlocuirea duzelor
• scoateţi cu grijă arzătorul principal din locaşul său;
• înlocuiţi duzele arzătorului principal şi strângeţi-le bine pentru a evita scurgerile de gaz. Diametrele duzelor sunt specicate în tabelul 2.
• înlocuiţi diafragma de pe vana de gaz (gura 10). Diametrul diafragmei este indicat în tabelul 2.
Atenţie: nu este necesară modicarea parametrului F02.
B) Reglarea dispozitivului de reglare a presiunii
• Conectaţi priza de presiune pozitivă a unui manometru diferenţial (dacă e posibil, pe bază de apă) la priza de presiune (Pb) a vanei de
gaz (Figura 10). Numai pentru modelele cu cameră etanşă, conectaţi priza negativă a manometrului la un racord în “T” care să permită
conectarea împreună a prizei de compensare a centralei, a prizei de compensare a vanei de gaz (Pc) şi a manometrului. (Aceeaşi măsurătoare
poate efectuată prin conectarea manometrului la priza de presiune (Pb) după ce a fost scos panoul frontal al camerei etanşe.)
O măsurare a presiunii la arzătoare efectuată prin metode diferite de cele descrise s-ar putea dovedi eronată, întrucât nu ar ţine cont de
presiunea joasă creată de ventilator în camera etanşă.
B1) Reglarea la putere nominală:
• deschideţi robinetul de gaz şi setaţi centrala în regimul Iarnă;
• aduceţi centrala la puterea maximă, urmând indicaţiile de la capitolul 19.1;
• îndepărtaţi capacul modulatorului;
• reglaţi şurubul din alamă (a) până la obţinerea valorilor de presiune indicate în tabelul 1;
• vericaţi ca presiunea dinamică de alimentare a centralei, măsurată la priza de presiune (Pa) a vanei de gaz (Figura 10) să e cea corectă
(30 mbar pentru propan sau 20 mbar pentru gaz natural).
B2) Reglarea la putere redusă:
• deconectaţi cablul de alimentare al modulatorului şi desfaceţi şurubul (b) până la atingerea valorii presiunii corespunzătoare puterii reduse
(vezi tabelul 1);
• reconectaţi cablul;
• montaţi capacul modulatorului şi strângeţi-l.
B3) Vericări nale
• Aplicaţi plăcuţa suplimentară cu datele tehnice, care indică tipul de gaz şi reglările efectuate.
ВНИМАНИЕ
Ако налягането на захранване с природен газ е прекалено ниско (по-ниско от 17 mbar), махнете газовата диафрагма, монтирана
над газовия вентил (фиг.10) и настройте параметъра F02=00 от елекронния контрол (§21).

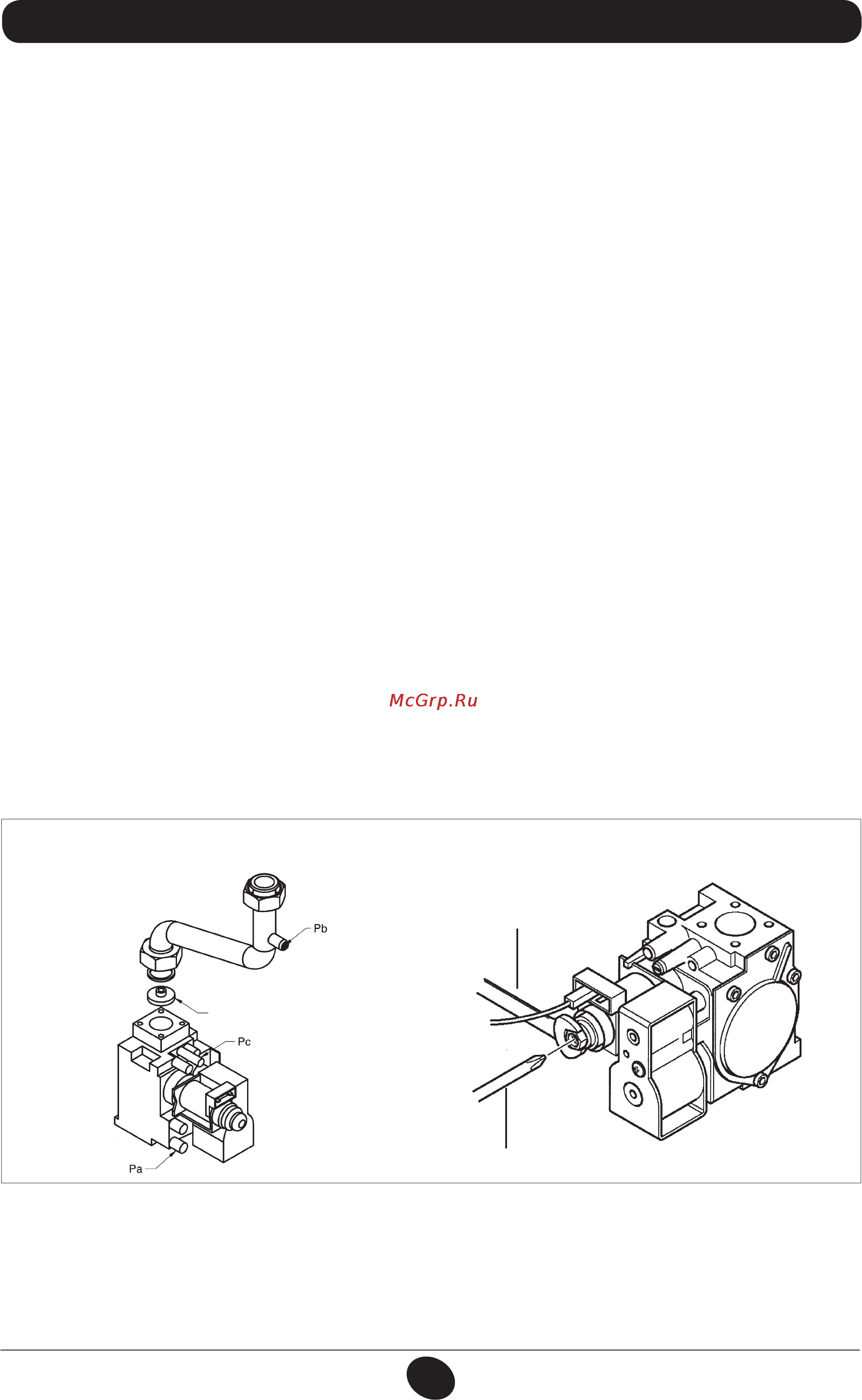

Figura 10
vană de gaz mod.
SIGMA 845
b
a
0605_1502
Figura 11
diafragmă gaz
CG_2347 / 1104_0406
