![De Dietrich MS 24 BIC [231/292] B λευκό](/img/pdf.png)
De Dietrich MS 24 BIC [231/292] B λευκό
![De Dietrich MS 24 BIC [231/292] B λευκό](/views2/1071841/page231/bge7.png)
231
71.06199.02 - EL

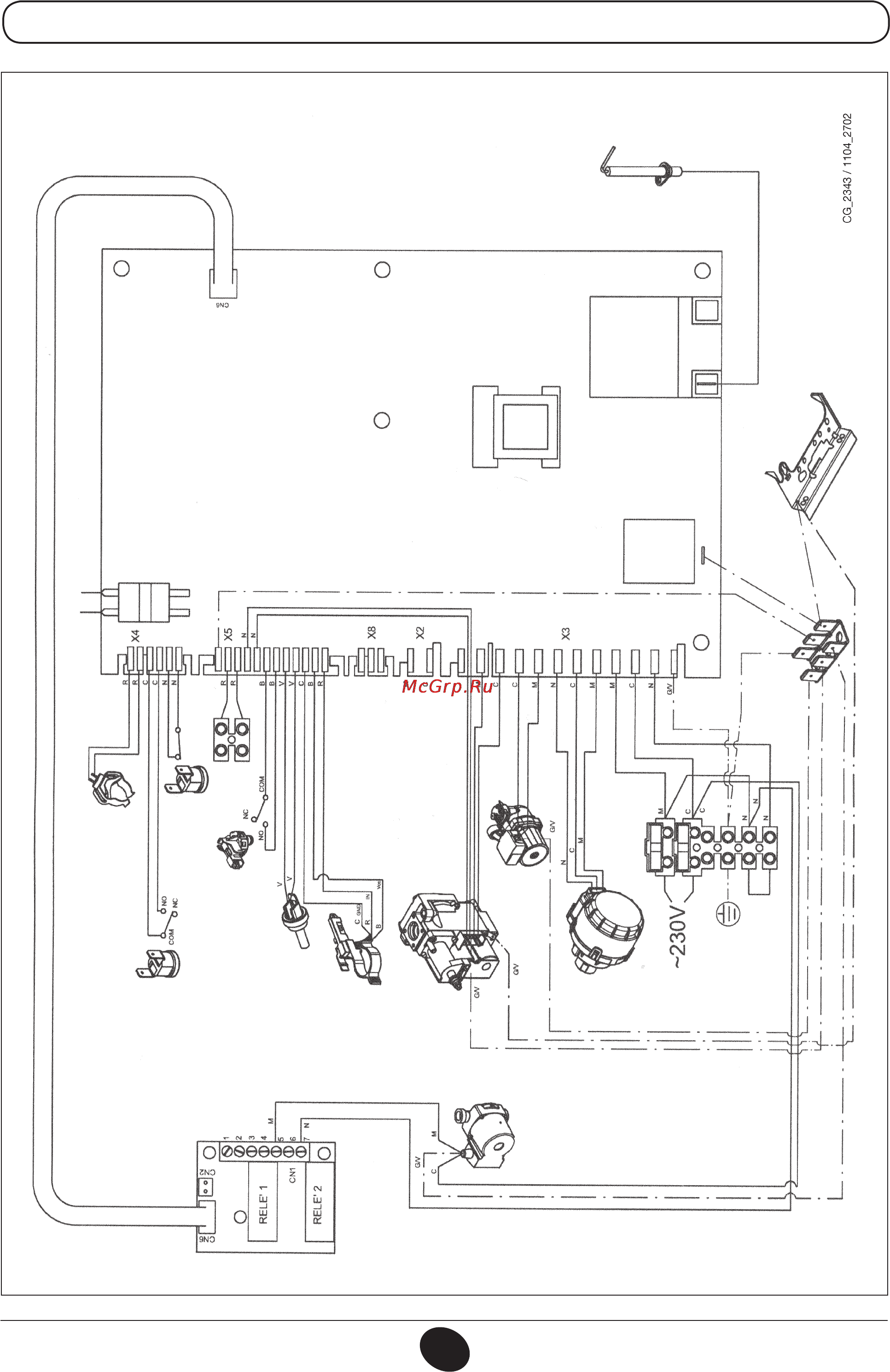

ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ
24 BIC
Χρώμα καλωδίων
C = Γα λά ζιο
M = Καφέ
N = Μαύρο
R = Κόκκινο
G/V = Κιτρινοπράσινο
B = Λευκό
V = Πράσινο
ΗΛΕΚΤΡΟΔΙΟ ΑΝΑΦΛΕΞΗΣ/
ΑΝΙΧΝΕΥΣΗΣ ΦΛΟΓΑΣ
ΘΕΡΜΟΣΤΑΤΗΣ
ΠΕΡΙΒΑΛΛΟΝΤΟΣ
ΤΡΙΟΔΗ ΒΑΛΒΙΔΑ
ΑΝΤΛΙΑ
ΚΥΚΛΩΜΑΤΟΣ
ΘΕΡΜΑΝΣΗΣ
ΑΙΣΘΗΤΗΡΑΣ
ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ ΖΕΣΤΟΥ
ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ
ΑΙΣΘΗΤΗΡΑΣ
ΘΕΡΜΑΝΣΗΣ NTC
ΑΙΣΘΗΤΗΡΑΣ
ΕΞΩΤΕΡΙΚΟΣ
ΥΔΡΑΥΛΙΚΟΣ
ΠΙΕΖΟΣΤΑΤΗΣ
ΘΕΡΜΟΣΤΑΤΗΣ
ΑΣΦΑΛΕΙΑΣ
ΘΕΡΜΟΣΤΑΤΗΣ
ΚΑΥΣΑΕΡΙΩΝ
ΑΙΣΘΗΤΗΡΑΣ NTC
ΖΕΣΤΟΥ ΝΕΡΟΥ
ΟΙΚΙΑΚΗΣ ΧΡΗΣΗΣ
ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ
ΒΑΛΒΙΔΑ
ΑΕΡΙΟΥ
ΑΝΤΛΙΑ ΚΥΚΛΩΜΑΤΟΣ
ΝΕΡΟΥ ΟΙΚΙΑΚΗΣ
ΧΡΗΣΗΣ
