86
71.06199.02 - EN

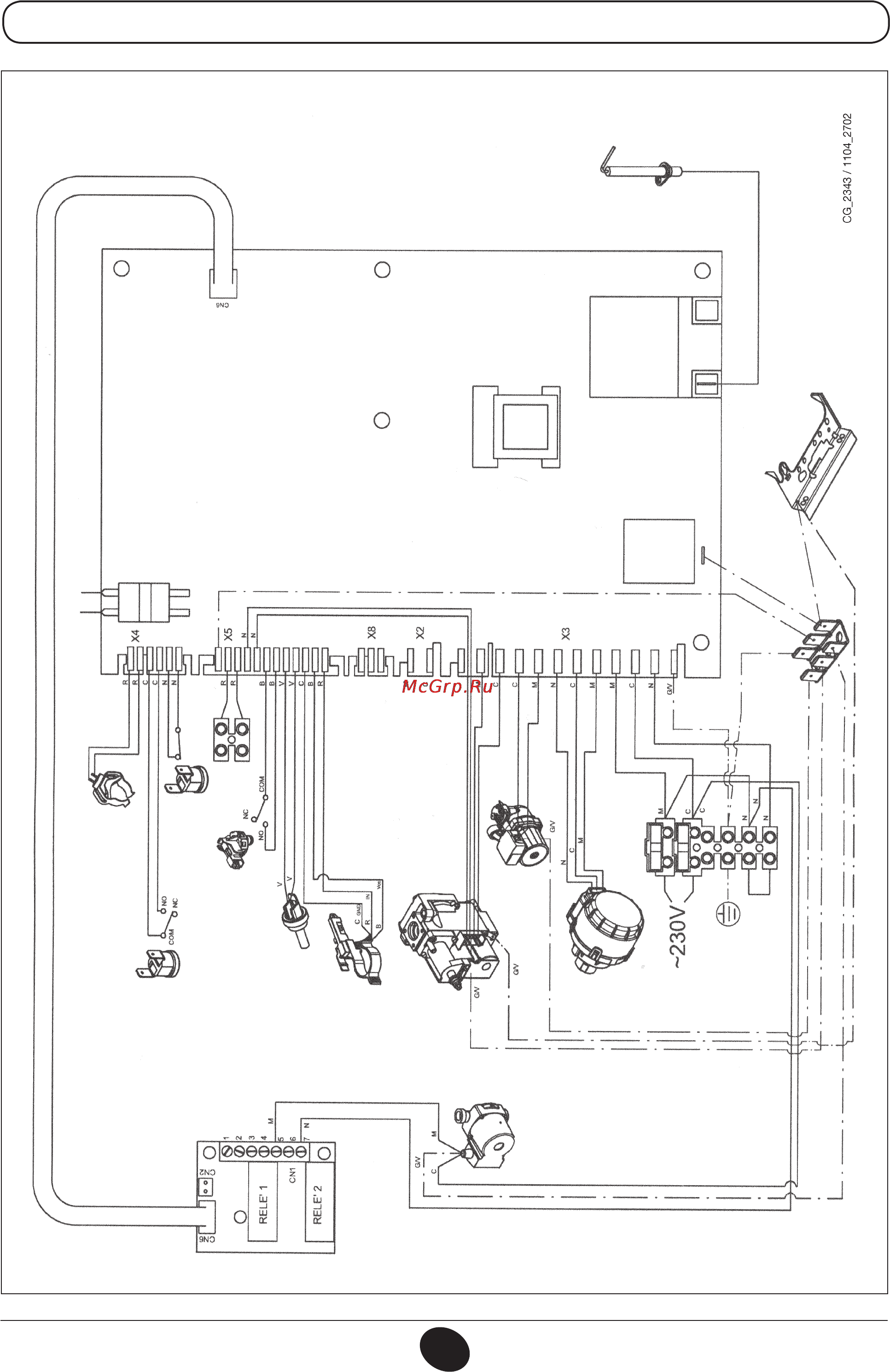

INSTALLATION INSTRUCTIONS
24 BIC
IGNITION/FLAME DETECTION
ELECTRODE
ROOM
THERMOSTAT
3-WAY VALVE
HEATING CIRCUIT
PUMP
DHW PRIORITY
SENSOR
NTC DOMESTIC HOT
WATER SENSOR
EXTERNAL
SENSOR
HYDRAULIC
PRESSURE SWITCH
SAFETY
THERMOSTAT
FUMES THERMOSTAT
NTC HEATING
PROBE
PROGRAMMING
GAS VALVE
DHW CIRCUIT
PUMP
Cable colours
C = Light blue
M = Brown
N = Black
R = Red
G/V = Yellow/Green
B = White
V = Green
