227
71.06199.02 - EL
ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ
Να ελέγχετε ετησίως την κατάσταση της προστατευτικής ανόδου
από μαγνήσιο (πριν προχωρήσετε εκκενώστε το κύκλωμα του
μπόιλερ χρησιμοποιώντας τη σχετική στρόφιγγα εκκένωσης).

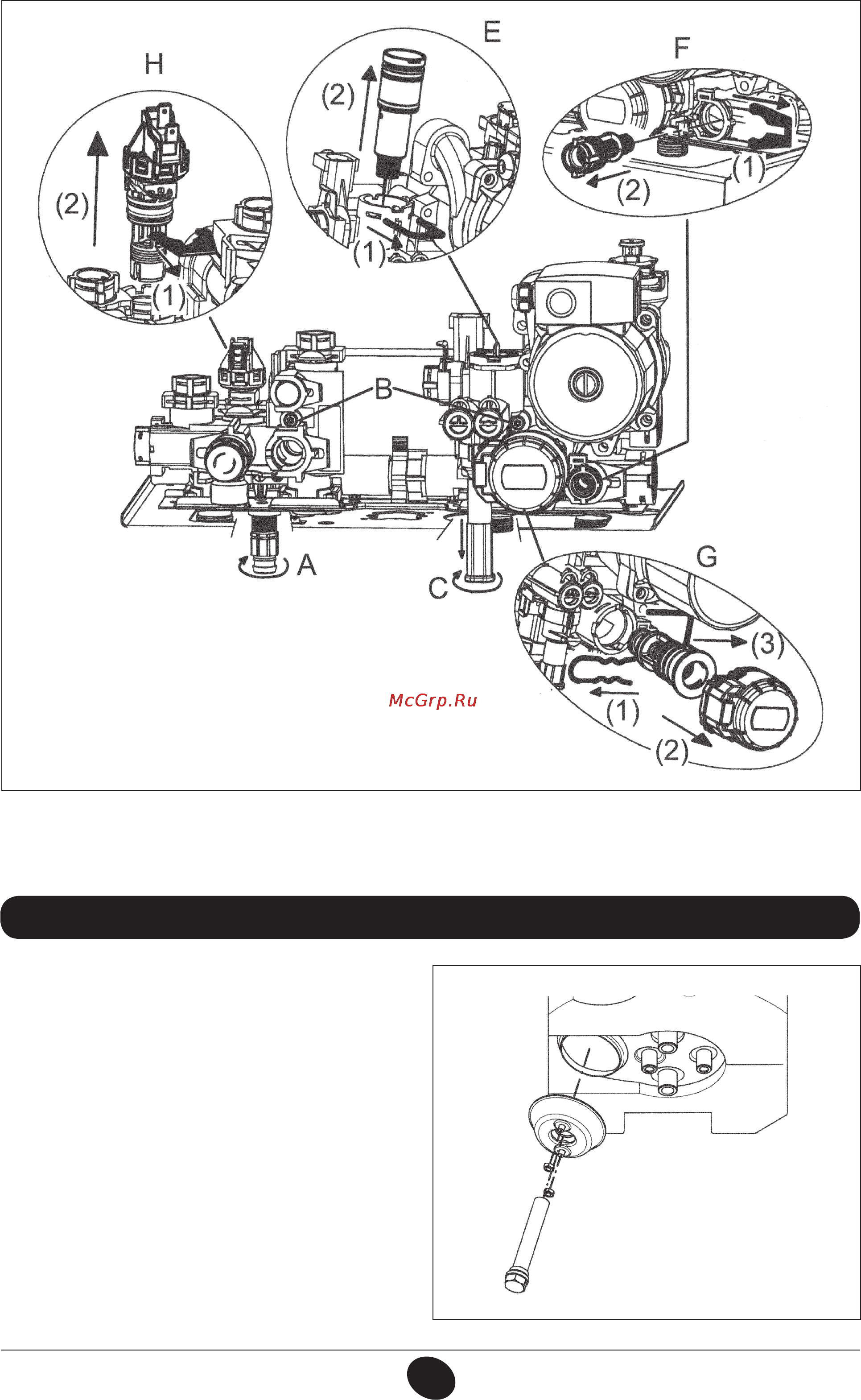

Για να ξεμοντάρετε τη μονάδα ανόδου βγάλτε το κλιπ στερέωσης
του αισθητήρα μπόιλερ, τραβήξτε την και με ένα κλειδί 27 mm
(A) ξεσφίξτε το παξιμάδι του φορέα της ανόδου.
33. ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΑΝΟΔΟΥ ΜΠΟΙΛΕΡ
CG_2330 / 1102_1702
CG_2341 / 1103_2303
A
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Δώστε τη μέγιστη προσοχή κατά την αποσυναρμολόγηση των ξεχωριστών μερών της υδραυλικής μονάδας.
Μη χρησιμοποιείτε αιχμηρά εργαλεία, μην ασκείτε υπερβολική δύναμη στην αφαίρεση των κλιπ στερέωσης.
CG_2326 / 1103_0401
Фигура 15
