28
INSTRUCTIONS DESTINÉES À L’INSTALLATEUR
71.06199.02 - FR

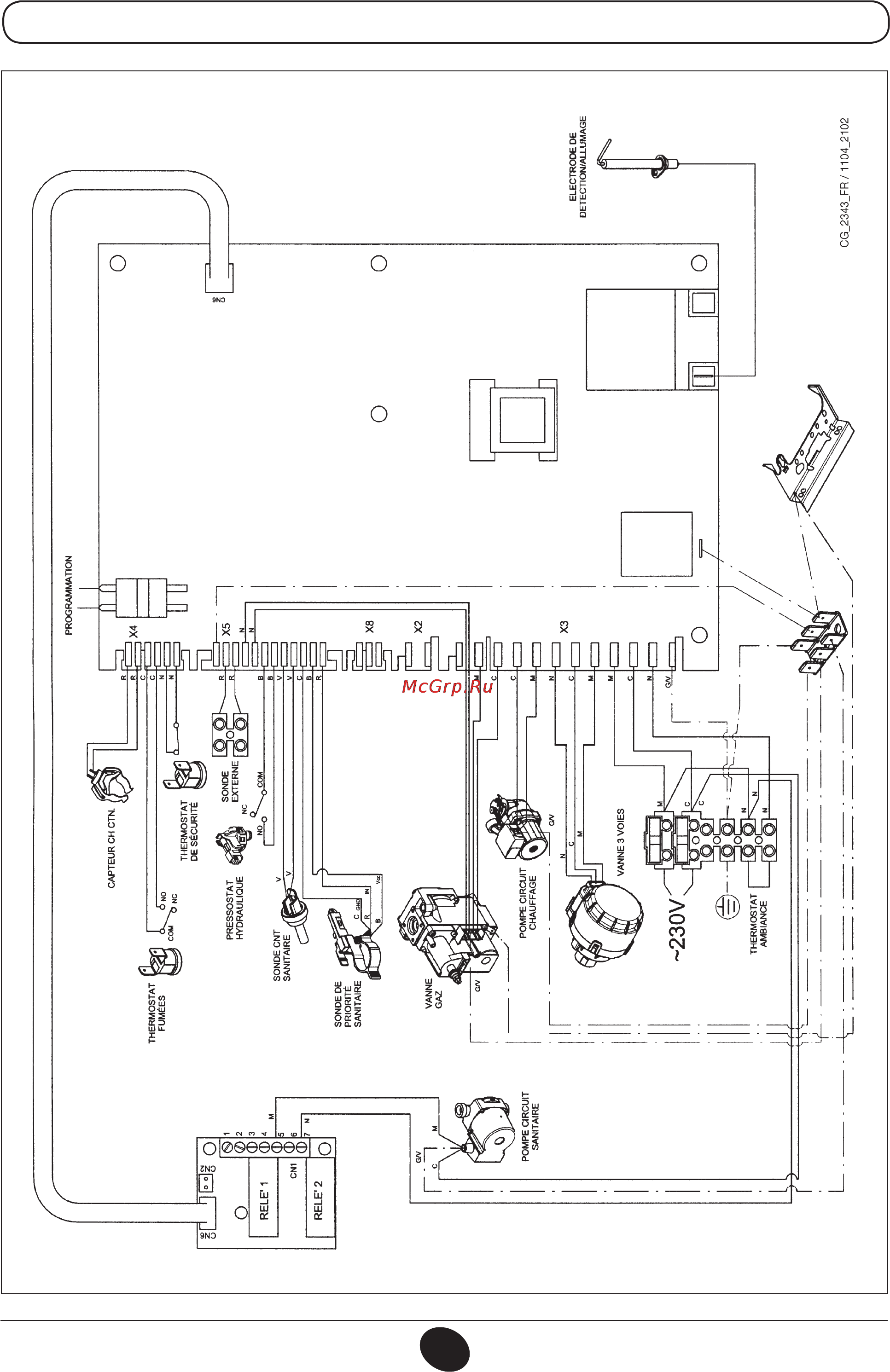

24 BIC
COULEURS CÂBLES
C = bleu ciel
M = marron
N = noir
R = rouge
G/V = jaune/vert
B = blanc
V = vert
