4.2 Функции избранных применений
4.2.1 SmartStart
С помощью мастера SmartStart теперь можно проще и
экономически эффективнее вводить преобразователи
частоты в эксплуатацию. SmartStart активируется при
первом запуске или после сброса к заводским
параметрам и помогает пользователю выполнить ряд
несложных шагов, обеспечивающих правильное и
эффективное управление двигателем. Мастер SmartStart
может быть запущен непосредственно из быстрого
меню. Задавайте настройки на графической панели
управления с поддержкой 28 языков.
•
Одиночный насос/двигатель в разомкнутом или
замкнутом контуре
•
Чередование двигателей: 2 двигателя
совместно используют 1 преобразователь
частоты.
•
Базовое каскадное управление: управление
скоростью одного из насосов в системе со
несколькими насосами. это недорогое
решение, например, для бустерных установок.
•
Главное устройство — подчиненное
устройство: управление преобразователями
частоты (до 8 штук) и насосами для
обеспечения плавной и согласованной работы
всей насосной системы в целом.
4.2.2
Быстрое меню для систем
водоснабжения и насосов
Раздел быстрого меню, посвященный водоснабжению и
насосам, обеспечивает быстрый доступ к самым
распространенным функциям управления
водоснабжением и насосами в VLT
®
AQUA Drive:
•
Особые режимы изменения скорости
(начальное/конечное изменение скорости,
изменение скорости для обратных клапанов)
•
Режим ожидания
•
Очистка
•
Обнаружение работы всухую
•
Обнаружение конца характеристики
•
Функция компенсации расхода
•
Режим заполнения труб для систем с
горизонтальным, вертикальным и смешанным
расположением труб
•
Характеристики управления
•
Мониторинг нижнего предела скорости
4.2.3
29-1* Deragging Function (Функция
очистки)
Целью функции очистки является освобождение
лопасти насоса от мусора в системах водоотвода для
обеспечения нормальной работы насоса.
Событие очистки определяется как время от момента,
когда преобразователь частоты начал очистку, до
момента ее окончания. При запуске очистки
преобразователь частоты снижает скорость до
остановки, а затем проходит время задержки
отключения до начала первого цикла.
0 Hz / RPM
Derag O Delay:
Par. 29 -15
+/- Derag
Speed:
Par.: 29 -13
Par.: 29 -14
Deragging Run Time : Par . 29-12
Speed
Derag
function
activated
1 Cycle
Number of Cycles : Par . 29 -10
130BC369.10

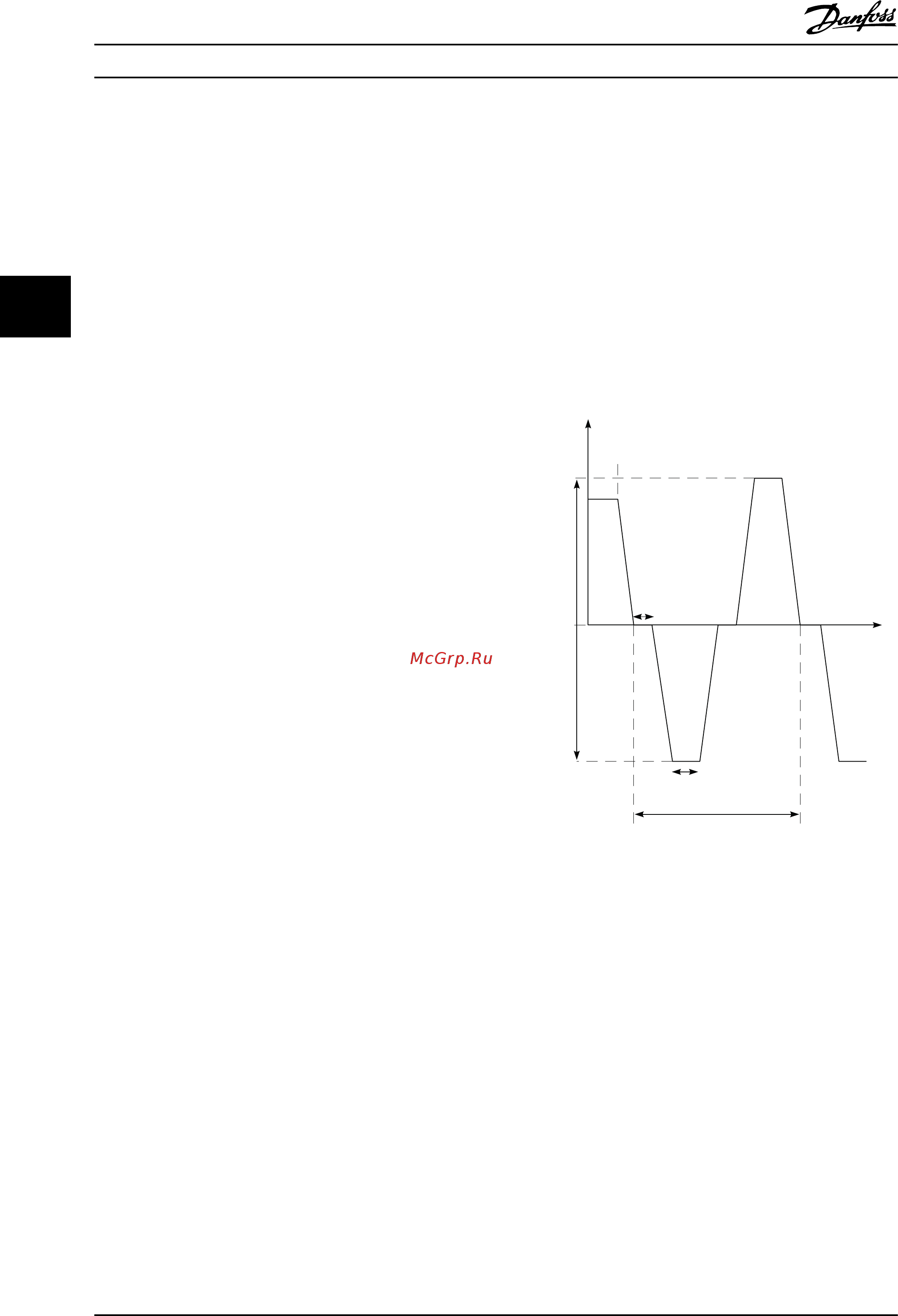

Рисунок 4.1 Функция очистки
Если очистка запускается из остановленного состояния
преобразователя частоты, первая задержка отключения
пропускается. Событие очистки может состоять из
нескольких циклов. Один цикл состоит из одного
импульса в обратном направлении, за которым следует
один импульс в прямом направлении. Очистка
считается законченной после завершения
определенного количества циклов. А именно, очистка
считается законченной на последнем импульсе (он
всегда будет в прямом направлении) последнего цикла
после истечения времени действия очистки
(преобразователь частоты работает на скорости
очистки). Между импульсами преобразователь частоты
вращается по инерции в течение определенного
времени задержки отключения, чтобы дать отходам
осесть.
Примеры применения
VLT
®
AQUA Drive FC 202
108 Danfoss A/S © 09/2014 Все права защищены. MG20N650
