Монтажник или пользователь оборудования обязан
обеспечить подключение оборудования только к такому
источнику питания, мощность короткого замыкания S
к.з.
которого больше или равна указанной в уравнении, и в
случае необходимости должен проконсультироваться с
оператором распределительной сети.
Другие типоразмеры по мощности можно подключать к
сети общего пользования после консультаций с
оператором распределительных сетей.
Соответствие требованиям различных уровней системы:
Приведенные в Таблица 3.13 данные по току гармоник
даны в соответствии с IEC/EN61000-3-12 и с учетом
стандарта на системы силовых приводов. Они могут
использоваться в качестве основы для расчета влияния
тока гармоник на систему источника питания и для
документирования соответствия с соответствующими
региональными требованиями: IEEE 519 -1992 и G5/4.
3.2.7.4
Влияние гармоник в системе
распределения мощности

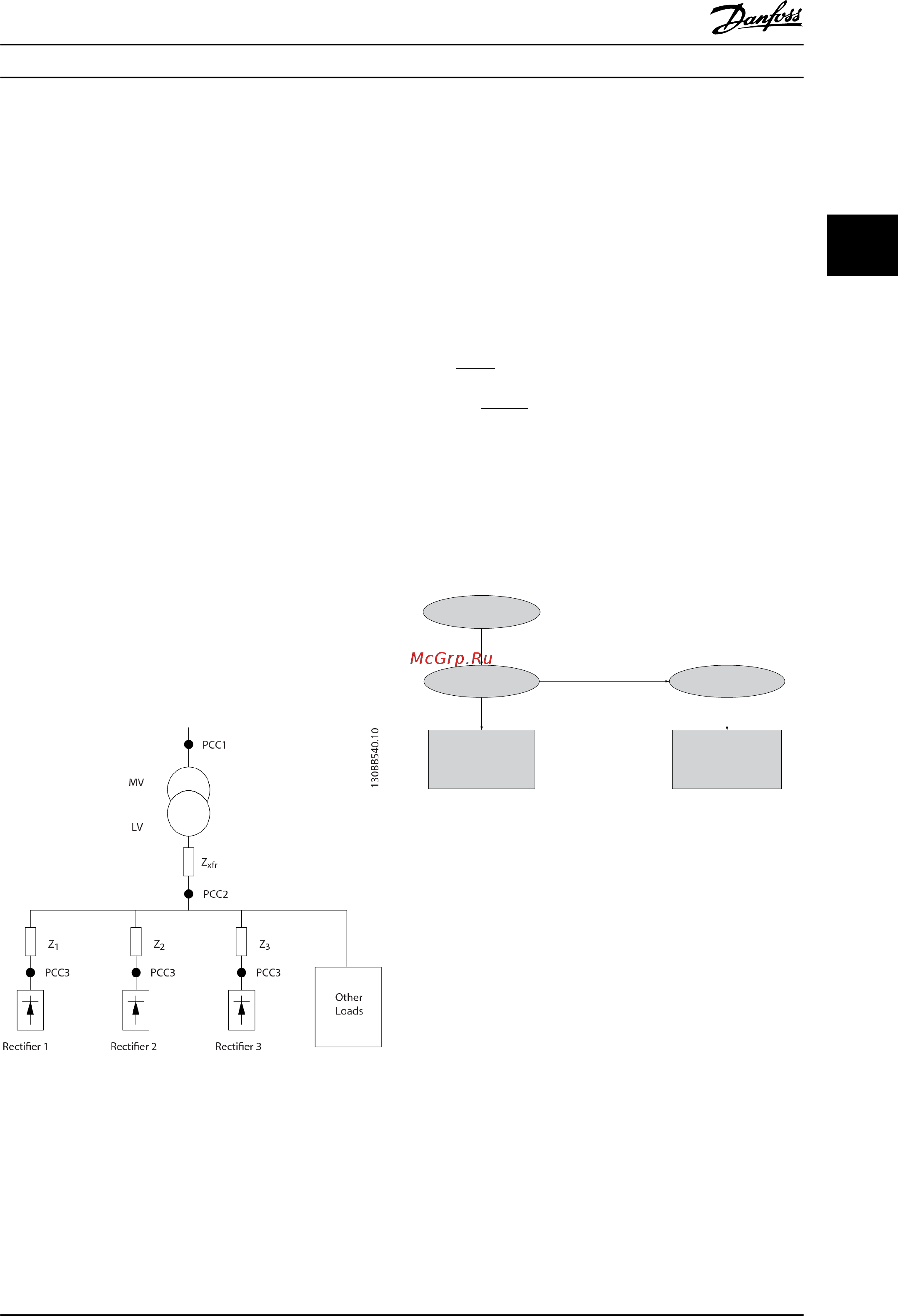

На Рисунок 3.4 первичная обмотка трансформатора
подключена к общей точке нескольких присоединений
(PCC1) источника среднего напряжения. Трансформатор
имеет импеданс Z
xfr
и питает несколько нагрузок. В
общей точке нескольких присоединений PCC2
подключены вместе все нагрузки. Каждая нагрузка
подключена посредством кабелей, которые имеют
импеданс Z
1
, Z
2
, Z
3
.
Рисунок 3.4 Малая система распределения
Токи гармоник нелинейных нагрузок вызывают
искажение напряжения из-за перепада напряжений на
импедансах системы распределения. Чем больше
импедансы, тем выше уровни искажения напряжения.
Искажение тока связано с характеристиками
аппаратуры и отдельными нагрузками. Искажение
напряжения связано с характеристиками системы. Зная
только гармоническую характеристику нагрузки,
невозможно предсказать искажение напряжения в PCC.
Чтобы предсказать искажение в PCC, необходимо знать
конфигурацию системы распределения и
соответствующие импедансы.
Для описания импеданса сети используется
распространенный термин «коэффициент короткого
замыкания», R
sce
. Это отношение между кажущейся
мощностью короткого замыкания источника питания в
точке PCC (S
к.з.
) и номинальной кажущейся мощностью
нагрузки (S
оборуд.
).
R
sce
=
S
ce
S
оборуд.
где
S
к.з.
=
U
2
Z
питания
и
S
оборуд.
= U × I
оборуд.
Негативное влияние гармоник имеет два аспекта
•
Токи гармоник вносят свой вклад в системные
потери мощности (в кабелях, в
трансформаторе).
•
Гармоническое искажение напряжения
вызывает возмущения в других нагрузках и
увеличивают потери в других нагрузках.
Non-linear
Current Voltage
System
Impedance
Disturbance to
other users
Contribution to
system losses
130BB541.10
Рисунок 3.5 Отрицательное влияние гармоник
3.2.7.5 Стандарты и требования к
ограничению гармоник
Требования к ограничению гармоник могут быть
подразделены на следующие категории:
•
требования конкретных применений;
•
стандарты, которые необходимо соблюдать.
Требования, относящиеся к конкретным применениям,
связаны с конкретными системами, для которых
имеются технические причины стремиться к
ограничению гармоник.
Пример
Для подключения двух двигателей мощностью 110 кВт
достаточно трансформатора на 250 кВА, если один из
двигателей подключен непосредственно к сети питания,
а другой питается через преобразователь частоты.
Однако мощности трансформатора будет недостаточно,
если от преобразователя частоты будут питаться оба
двигателя. Чтобы обеспечить возможность питания
обоих двигателей через преобразователи частоты,
Интеграция системы
Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 55
3 3
