1. Преобразователь частоты выпрямляет сетевое
переменное напряжение, преобразуя его в
постоянное напряжение.
2. Постоянное напряжение преобразуется в
переменный ток с регулируемой амплитудой и
частотой.
Преобразователь частоты подает на двигатель
изменяющиеся напряжение/ток и частоту, благодаря
чему обеспечивается плавное регулирование скорости
вращения стандартных трехфазных асинхронных
двигателей и неявнополюсных двигателей с постоянным
магнитами.
Преобразователь частоты может использовать
различные принципы управления двигателем, включая
режим U/f для специальных двигателей и векторное
управление напряжением (VVC
+
). Поведение при
коротком замыкании преобразователя частоты зависит
от трех преобразователей тока в фазах двигателя.
Inrush
R inr
Load sharing -
Load sharing +
LC Filter -
(5A)
LC Filter +
(5A)
Brake
Resistor
130BA193.14
M
L2 92
L1 91
L3 93
89(+)
88(-)
R+
82
R-
81
U 96
V 97
W 98
P 14-50 R Filter

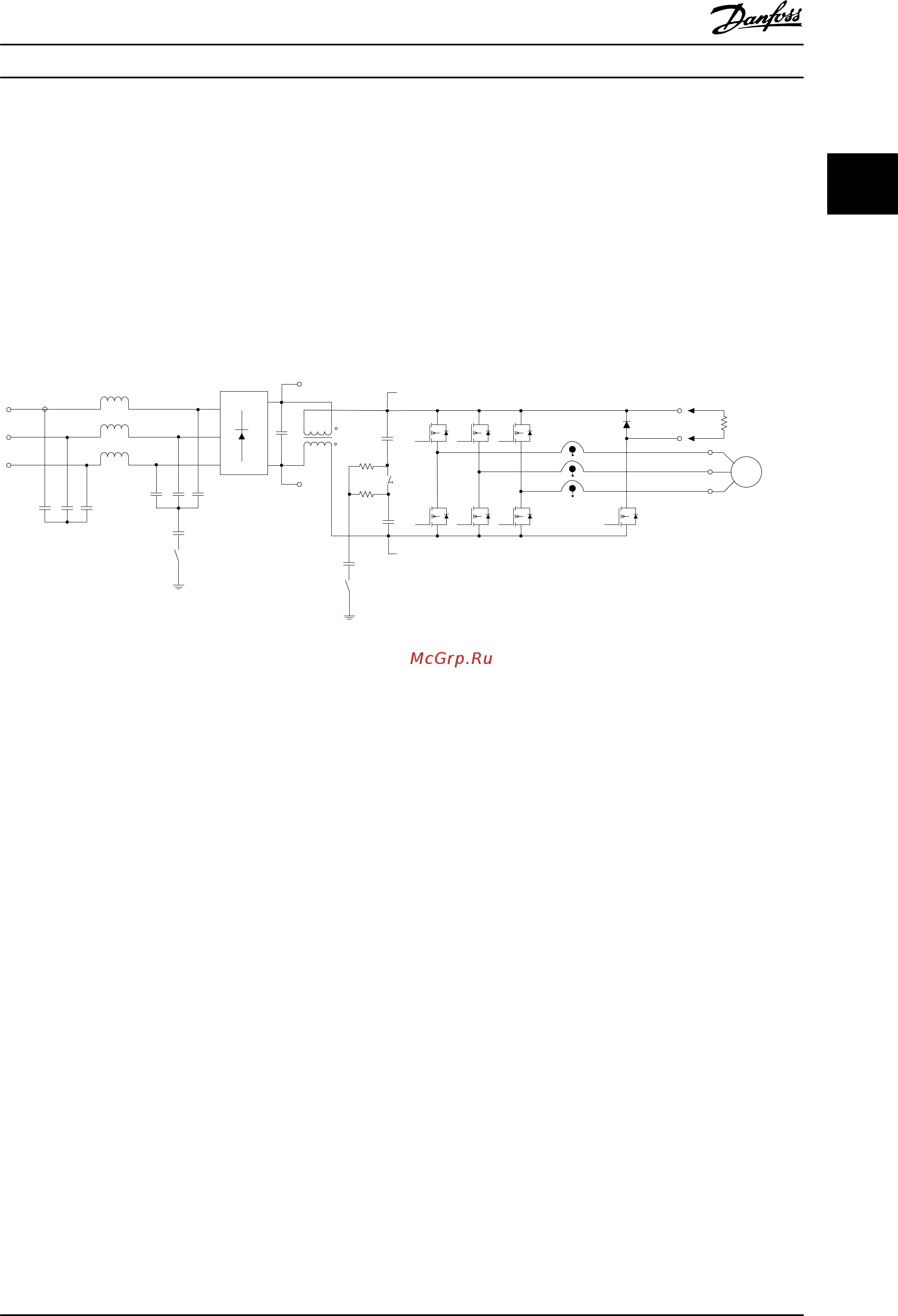

Рисунок 2.10 Структура преобразователя частоты
2.3 Последовательность работы
2.3.1 Секция выпрямителя
Когда сетевое питание подается на преобразователь
частоты, оно проходит через входные клеммы (L1, L2 и
L3) и разъединитель и/или дополнительное устройство
фильтрации ВЧ-помех, в зависимости от конфигурации.
2.3.2 Промежуточная секция
Пройдя через секцию выпрямителя, напряжение
поступает на промежуточную секцию. Выпрямленное
напряжение сглаживается в контуре синусоидного
фильтра, состоящем из катушки индуктивности шины
постоянного тока и батареи конденсаторов шины
постоянного тока.
Катушка индуктивности шины постоянного тока
обеспечивает продольное полное сопротивление к
изменению тока. Это способствует процессу фильтрации
и снижает гармонические искажения на форме входного
сигнала переменного тока, свойственные цепи
выпрямителя.
2.3.3
Секция инвертора
В секции инвертора, после получения команды
вращения и задания скорости, IGBT начинают
переключение для создания выходной формы сигнала.
Сигнал этой формы, сформированный по принципу
PWM VVC
+
Danfoss в плате управления, обеспечивает
оптимальные характеристики и минимум потерь в
двигателе.
2.3.4 Дополнительное устройство
торможения
Для преобразователей частоты с динамическим
торможением используется тормозной IGBT с клеммами
81(R-) и 82(R+) для подключения внешнего тормозного
резистора.
Функция торможения IGBT служит для ограничения
напряжения в промежуточной цепи, когда превышено
максимальное напряжение. Это осуществляется
посредством коммутации внешнего резистора на шине
постоянного тока, чтобы снять избыточное напряжение
постоянного тока в конденсаторах шины.
Обзор изделия Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 21
