Status
1(1)
1234rpm 10,4A 43,5Hz
Run OK
43,5Hz
On
Alarm
Warn.
130BB465.10
a
b
c
d

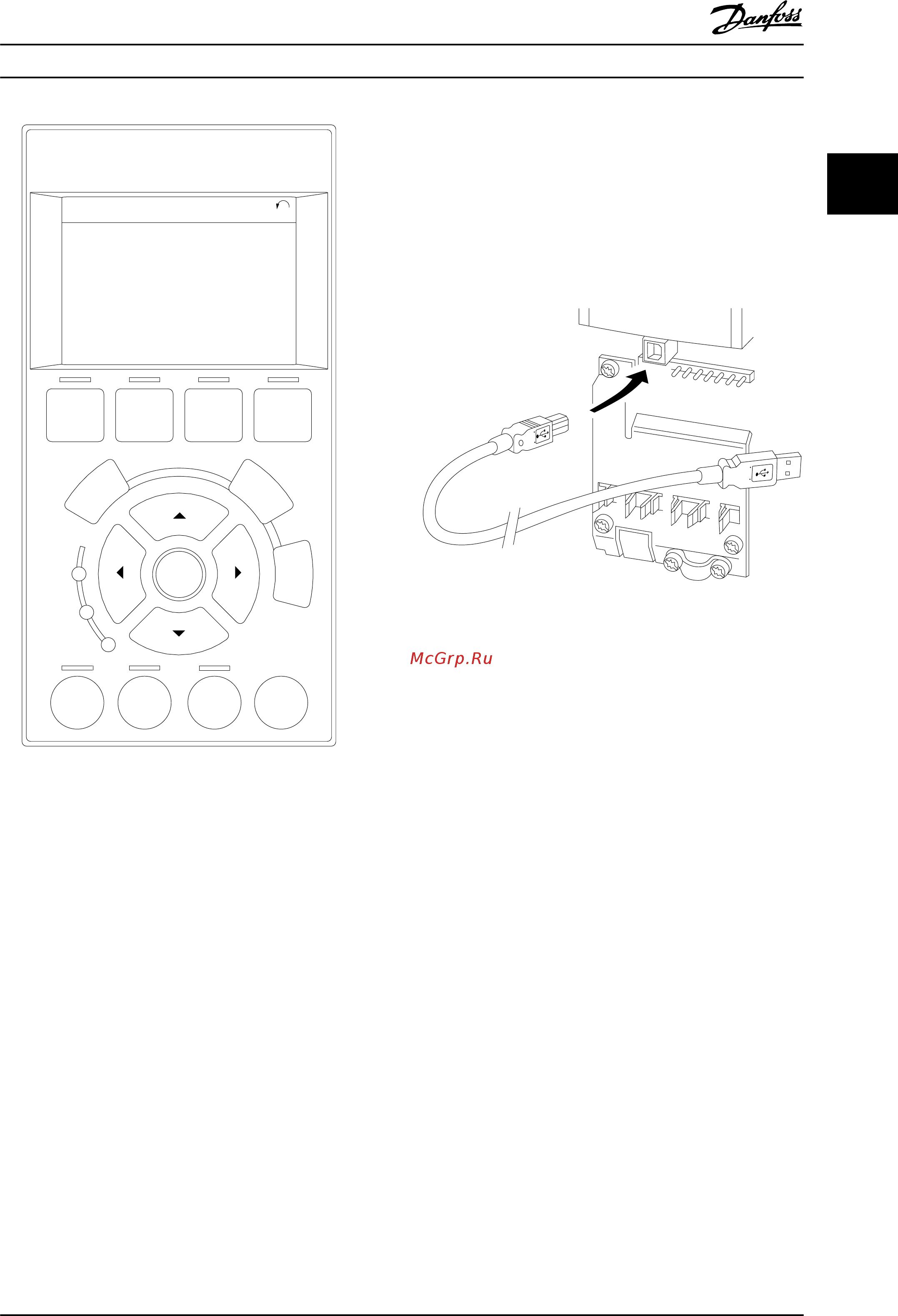

Рисунок 2.24 Панель местного управления
2.8.2
Программное обеспечение для ПК
ПК подключается стандартным кабелем USB (хост/
устройство) или через интерфейс RS485.
USB является последовательной шиной с четырьмя
экранированными проводами, из которых контакт
провода 4 является заземлением и подключен к экрану
порта USB в компьютере. При подключении ПК к
преобразователю частоты с помощью USB-кабеля
существует риск повреждения хост-контроллера USB на
ПК. Все стандартные ПК выпускаются без
гальванической развязки порта USB.
Любая разность потенциалов заземления, вызванная
невыполнением рекомендаций, приведенных в
инструкциях по эксплуатации, может привести к
повреждению контроллера хоста USB через экран
кабеля USB.
Рекомендуется применять изолятор USB с
гальванической развязкой для защиты хост-контроллера
USB на ПК от разности потенциалов заземления при
подключении ПК к преобразователю частоты по кабелю
USB.
Рекомендуется не использовать сетевой кабель ПК с
заземляющим контактом, когда ПК подключен к
преобразователю частоты по USB-кабелю. Это сократит
разность потенциалов заземления, но не устранит все
различия потенциалов при заземлении и экране,
подключенных к порту USB на ПК.
130BT308.10
Рисунок 2.25 Разъем USB
2.8.2.1
Средство конфигурирования MCT
10
ПО Средство конфигурирования MCT 10 предназначено
для использования при вводе в эксплуатацию и при
техническом обслуживании преобразователя частоты и
включает в себя возможность пошагового
программирования каскад-контроллера, часов
реального времени, интеллектуального логического
управления, шагов профилактического обслуживания.
Программное обеспечение позволяет легко управлять
отдельными аспектами и в то же время предоставляет
общий обзор крупных и малых систем. Этот инструмент
подходит для преобразователей частоты всех серий,
усовершенствованных активных фильтров VLT
®
, а также
для данных, относящихся к устройствам плавного пуска
VLT
®
.
Пример 1. Сохранение данных на ПК через Средство
конфигурирования MCT 10
1. Соедините ПК с преобразователем частоты
через интерфейс USB или RS485.
2. Откройте Средство конфигурирования MCT 10.
3. Выберите порт USB или интерфейс RS485.
4.
Выберите команду сopy (копировать).
5.
Выберите раздел project (проект).
6.
Выберите paste (вставить).
7.
Выберите save as (сохранить как).
Теперь все параметры сохранены в памяти.
