Альтернативой является более низкая температура
окружающей среды на больших высотах над уровнем
моря, что позволяет обеспечить на этих высотах 100 %
выходного тока. В качестве примера чтения графика
рассмотрим ситуацию для корпусов размера В на
высоте 2000 м при T
ОКР.СР., МАКС.
= 50 °C. При температуре
45 °C (T
ОКР.СР., МАКС.
– 3,3 K) доступен 91 % номинального
значения выходного тока. При температуре 41,7 °C
доступны 100 % номинала выходного тока.
Max.I
out
(%)
at T
AMB, MAX
D, E and F enclosures
Altitude (km)
HO
NO
T
at 100% I
out
100%
96%
92%
0 K
-3 K
-6 K
1 km 2 km 3 km
-5 K
-8 K
-11 K
130BC015.10
AMB, MAX

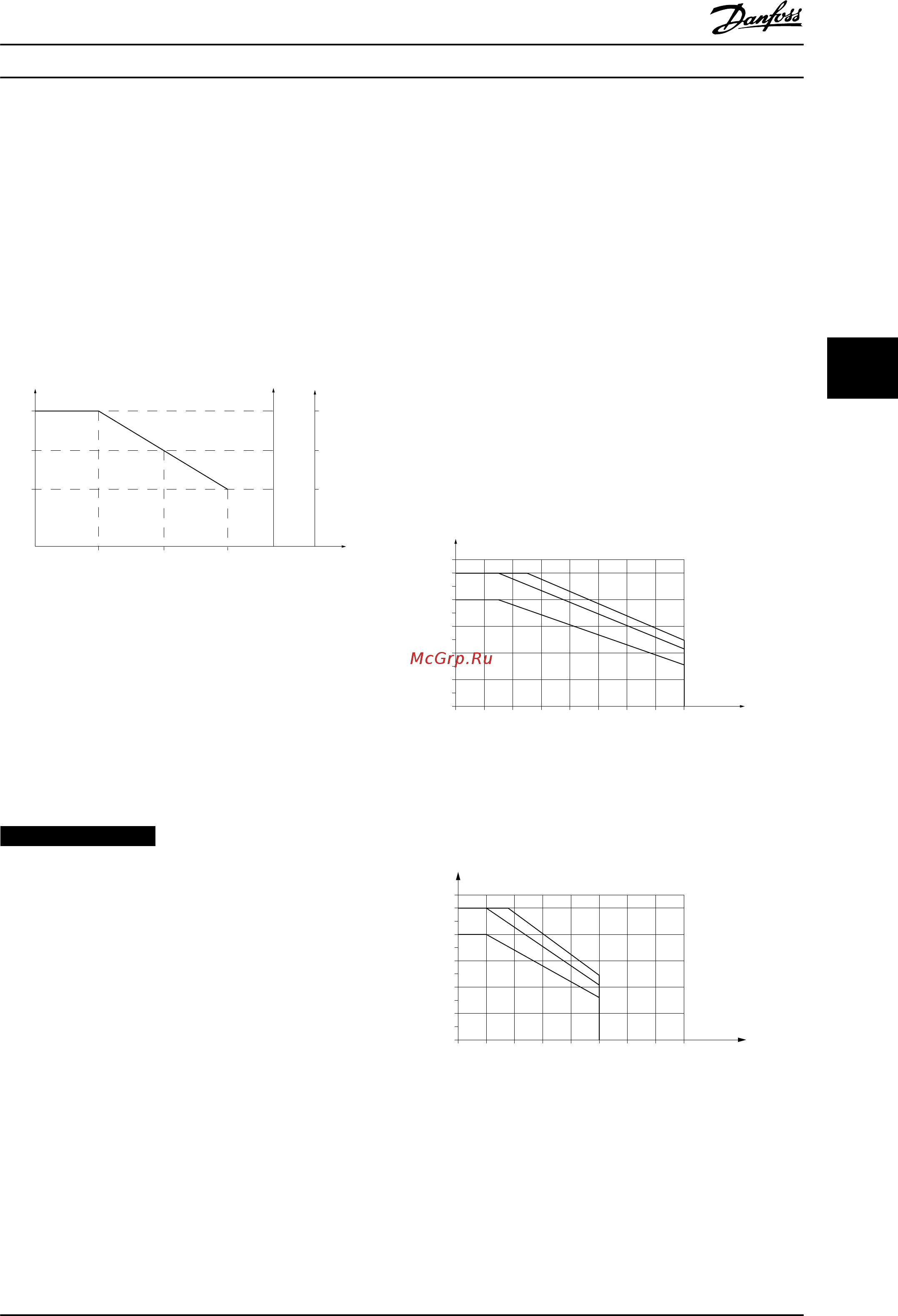

Рисунок 5.2 Снижение номинального выходного тока при
температуре окружающей среды T
ОКР. СР., МАКС.
в
зависимости от высоты над уровнем моря для корпусов
размера D3h.
5.2 Снижение номинальных параметров
при подключении двигателя
длинными кабелями или кабелями с
увеличенной площадью поперечного
сечения
УВЕДОМЛЕНИЕ
Применимо только для преобразователей частоты
мощностью до 90 кВт.
Максимальная длина кабеля для данного
преобразователя частоты составляет 300 м для
неэкранированного и 150 м для экранированного
кабеля.
Преобразователь частоты рассчитан на подключение
двигателя кабелем с номинальным сечением. Если
используется кабель большего сечения, необходимо
уменьшать выходной ток на 5 % при переходе к
каждому следующему большему сечению.
При увеличении сечения провода возрастает
емкостная связь с землей, и, таким образом,
увеличиваются токи утечки на землю.
5.3 Снижение номинальных
характеристик в зависимости от
температуры окружающей среды
Средняя температура (T
ОКР.СР., СР.
), измеренная в течение
24 часов, должна быть по меньшей мере на 5 °C ниже
максимально допустимой температуры окружающей
среды (T
ОКР.СР., МАКС.
). Если преобразователь частоты
работает при высокой температуре окружающей среды,
уменьшите длительный выходной ток. Снижение
характеристик зависит от модели коммутации, которую
можно установить с помощью параметра 14-00 Модель
коммутации (60° AVM или SFAVM).
5.3.1
Снижение номинальных
характеристик в зависимости от
температуры окружающей среды,
корпуса размера A
60
°
AVM — широтно-импульсная модуляция
2
20%
4 6 8
10
12 14 16
40%
60%
80%
100%
110%
I
out
(%)
f
sw
(kHz)
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
130BA393.10
0
0
Рисунок 5.3 Снижение I
вых.
при различных значениях T
ОКР.
СР., МАКС.
для корпусов размера A и модели коммутации 60°
AVM
SFAVM — асинхронная векторная модуляция частоты
статора
2
20%
4 6 8 10 12 14 16
40%
60%
80%
100%
110%
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
0
0
130BD639.10
I
out
(%)
f
sw
(kHz)
Рисунок 5.4 Снижение номинального тока I
вых.
при
различных значениях T
ОКР. СР., МАКС.
для корпусов типа A и
модели коммутации SFAVM
Если в корпусе размера A используется кабель
двигателя длиной не более 10 м, требуется меньшее
снижение. Это объясняется тем, что длина кабеля
двигателя оказывает сравнительно сильное влияние на
рекомендуемое снижение.
Особые условия
Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 123
