7. Не соединяйте токоведущие части (высокое
напряжение) с сигналами управления (PELV).
8. Установите усиленное крепление панели LCP и
усиленную клеммную крышку.
9. Замените панель LCP.
10. Подключите питание к преобразователю
частоты.
11.
Выберите функции реле в параметрах 5-40 Реле
функций [6-8], 5-41 Задержка включения, реле
[6-8] и 5-42 Задержка выключения, реле [6-8].
УВЕДОМЛЕНИЕ
Массив [6] — реле 7, массив [7] — реле 8 и массив [8]
— реле 9
УВЕДОМЛЕНИЕ
Для доступа к контактам RS485, переключателю S801
или к переключателям тока/напряжения S201/S202
снимите релейную плату (см. Рисунок 7.3 и
Рисунок 7.4, позиция 2).
Relay 7
NC NCNC
Relay 9Relay 8
1 2 3 12
130BA162.10
754 6 8 9 10 11

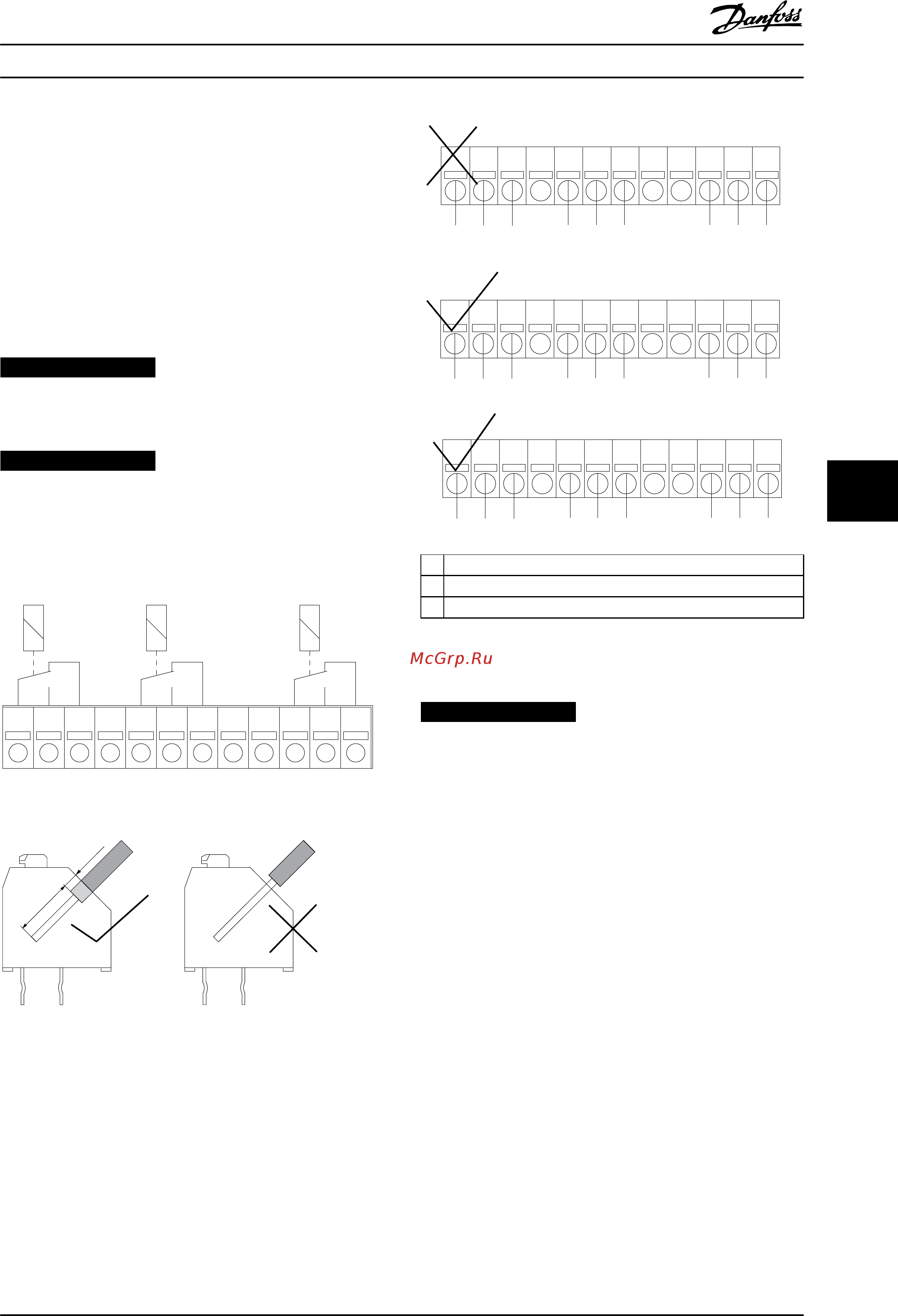

Рисунок 7.6 Реле
130BA177.10
8-9mm
2mm
Рисунок 7.7 Правильный способ вставки проводов
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
3 3 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2
2
130BA176.11
1 НЗ
2 Токоведущая часть
3 PELV
Рисунок 7.8 Правильное подключение реле
УВЕДОМЛЕНИЕ
Не объединяйте системы 24/48 В с высоковольтными
системами.
7.11.3
VLT
®
PTC Thermistor Card MCB 112
Дополнительное устройство MCB 112 позволяет
контролировать температуру электродвигателя через
гальванически изолированный вход платы термистора
PTC. Это дополнительное устройство для гнезда В
преобразователей частоты с STO.
Сведения о различных возможностях применения см. в
глава 4 Примеры применения.
Клеммы X44/1 и X44/2 являются входами термистора.
Чтобы обеспечить соответствующую обработку
аварийных сигналов, клемма X44/12 активизирует STO
преобразователя частоты (T37) в случае, когда этого
требуют значения термистора, а клемма X44/10
информирует преобразователь частоты о том, что от
STO поступил запрос от MCB 112. Чтобы сделать
возможным использование информации от X44/10, для
параметра одного из цифровых входов (или цифрового
входа установленного дополнительного устройства)
должна быть включена настройка [80] PTC-карта 1.
Настройте в пар. 5-19 Terminal 37 Safe Stop нужную
Технические характеристики
Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 189
