Ток утечки зависит также от линейных искажений.
130BB956.12
THVD=0%
THVD=5%
Leakage current

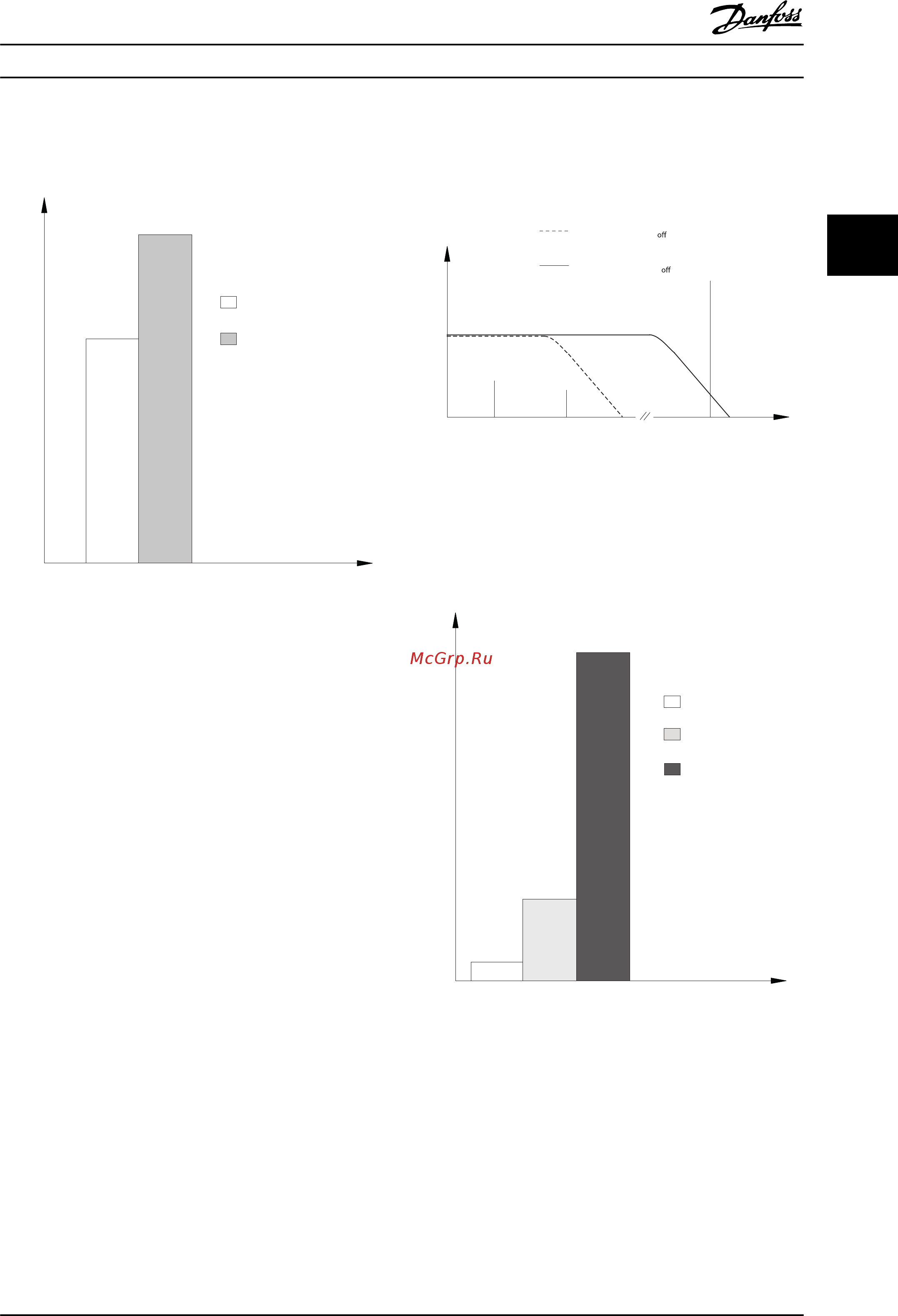

Рисунок 3.7 Влияние искажения в цепи на ток утечки
В соответствии со стандартом EN/IEC61800-5-1 (стандарт
по системам силового привода) следует соблюдать
особую осторожность в том случае, если ток утечки
превышает 3,5 мА. Следует усилить заземление согласно
следующим требованиям к подключению защитного
заземления.
•
Сечение провода заземления (клемма 95)
должно быть не менее 10 мм
²
.
•
Следует использовать два отдельных провода
заземления соответствующих нормативам
размеров.
Дополнительную информацию см. в стандартах EN/
IEC61800-5-1 и EN50178.
Использование датчиков остаточного тока
Если используются датчики остаточного тока (RCD),
также известные как автоматические выключатели для
защиты от утечек на землю (ELCB), соблюдайте
следующие требования.
•
Используйте только RCD типа В, поскольку они
могут обнаруживать переменные и постоянные
токи.
•
Используйте RCD с задержкой, чтобы
предотвратить отказы в связи с переходными
токами на землю.
•
Размеры RCD следует подбирать с учетом
конфигурации системы и условий окружающей
среды.
Ток утечки включает несколько частот, происходящих
как от частоты сетевого питания, так и от частоты
коммутации. Обнаружение частоты коммутации зависит
от типа используемого датчика RCD.
130BB958.12
f
sw
Cable
150 Hz
3rd harmonics
50 Hz
Mains
RCD with low f
cut-
RCD with high f
cut-
Leakage current
Frequency
Рисунок 3.8 Основные источники тока утечки
Величина тока утечки, обнаруживаемого RCD, зависит от
частоты среза в датчике RCD.
130BB957.11
Leakage current [mA]
100 Hz
2 kHz
100 kHz
Рисунок 3.9 Влияние предельной частоты датчиков
остаточного тока (RCD) на ток утечки
3.3
Подключение к сети
3.3.1 Конфигурации сети и воздействие
ЭМС
Существует несколько типов систем сети переменного
тока для питания преобразователей частоты. Каждый из
них влияет на характеристики ЭМС системы. С точки
зрения ЭМС наилучшей считается 5-проводная система
Интеграция системы
Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 57
3 3
