5. Ввиду того, что специальный кабель насоса,
который способен противостоять сырости в
колодце, как правило, не экранирован,
характеристики ЭМС могут ухудшиться.
Выходом может стать применение
экранированного кабеля над колодцем и
установка экрана на трубопроводе подачи из
колодца, если он из стали. Синусоидный
фильтр также понижает уровень
электромагнитных помех от неэкранированных
кабелей двигателя.
Ввиду эксплуатации во влажных условиях может также
применяться специальный двигатель с мокрым ротором.
Преобразователь частоты подбирается под систему в
соответствии с выходным током, чтобы он мог
управлять двигателем при номинальной мощности.
Для предотвращения повреждения упорных
подшипников насоса и быстрого обеспечения
достаточного охлаждения двигателя, следует как можно
быстрее разогнать насос из режима останова до
минимальной скорости. Известные производители
погружных насосов рекомендуют разгонять насос до
минимальной скорости (30 Гц) не более, чем за 2–3 с.
VLT
®
AQUA Drive FC 202 имеет встроенную функцию
начального разгона и финального торможения для
таких применений. Начальный разгон и финальное
торможение — это две индивидуальные настройки.
Если разрешен начальный разгон, насос быстро
разгоняется от нуля до минимальной скорости, после
чего автоматически переходит на обычный режим
разгона. Финальное торможение действует в случае
останова: уменьшает скорость от минимальной
скорости до нуля. Также рассмотрите возможность
включения расширенного мониторинга минимальной
скорости, описанного в глава 4.2 Функции избранных
применений.
Чтобы обеспечить дополнительную защиту, используйте
функцию обнаружения работы всухую. Подробнее см.
руководство по программированию.
Для предотвращения гидроудара может быть включен
режим заполнения трубы. Преобразователь частоты
Danfoss может наполнять вертикальные трубы,
используя ПИД-контроллер для замедления нарастания
давления с заданной оператором скоростью (ед. изм./с).
Если этот режим включен, то когда после запуска
достигается минимальная скорость, преобразователь
частоты переходит в режим заполнения трубы.
Давление медленно повышается до заданной
оператором уставки давления в заполненной трубе,
после чего преобразователь частоты автоматически
блокирует режим заполнения и продолжает работать в
штатном режиме замкнутого контура.

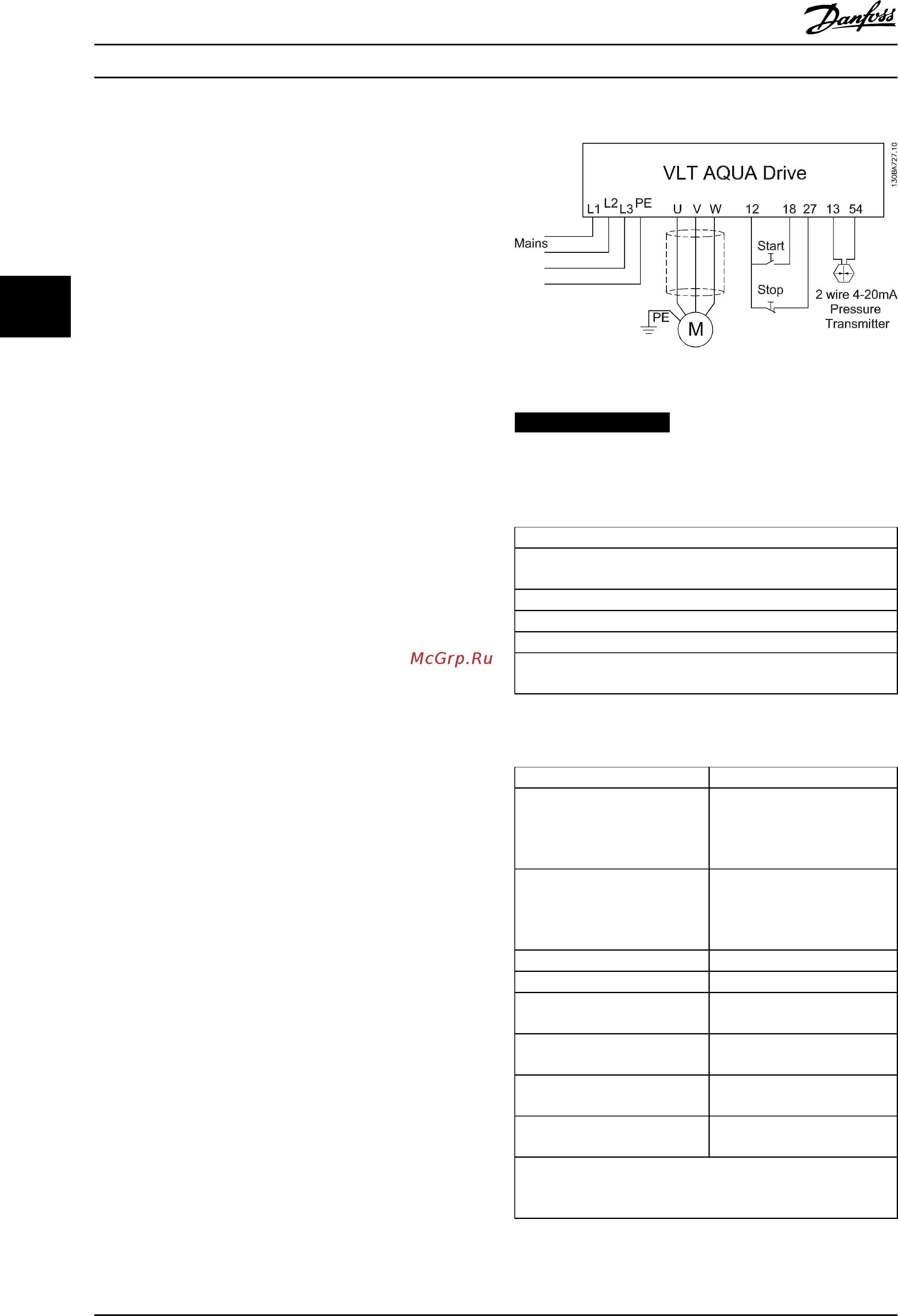

Электрическая схема соединений
Рисунок 4.7 Проводка в системах с погружным насосом
УВЕДОМЛЕНИЕ
Для аналогового входа 2 (клемма 54) установите
режим работы с мA (переключатель 202).
Настройки параметров
Параметр
1-20 Мощность двигателя [кВт]/1-21 Мощность двигателя
[л.с.]
1-22 Напряжение двигателя
1-24 Ток двигателя
1-28 Проверка вращения двигателя
Включите сокращенную автоматическую адаптацию двигателя
в пар. 1-29 Авто адаптация двигателя (AАД)
Таблица 4.3 Параметры, относящиеся к системам с
погружным насосом
Параметр Настройка
3-02 Мин. задание
Единица минимального
задания соответствует
указанной в 20-12 Ед.изм.
задания/сигн. ОС
3-03 Максимальное задание
Единица измерения
максимального задания
соответствует указанной в
20-12 Ед.изм. задания/сигн. ОС
3-84 Initial Ramp Time
(2 с)
3-88 Final Ramp Time
(2 с)
3-41 Время разгона 1
(8 с, в зависимости от
типоразмера)
3-42 Время замедления 1
(8 с, в зависимости от
типоразмера)
4-11 Нижн.предел
скор.двигателя[об/мин]
(30 Гц)
4-13 Верхн.предел
скор.двигателя [об/мин]
(50/60 Гц)
Используйте Мастер настройки параметров замкнутого
контура в разделе быстрого меню «Настройки функций» для
простой настройки обратной связи в ПИД-контроллере.
Таблица 4.4 Пример настроек для системы с погружным
насосом
Примеры применения
VLT
®
AQUA Drive FC 202
114 Danfoss A/S © 09/2014 Все права защищены. MG20N650
