130BD777.10

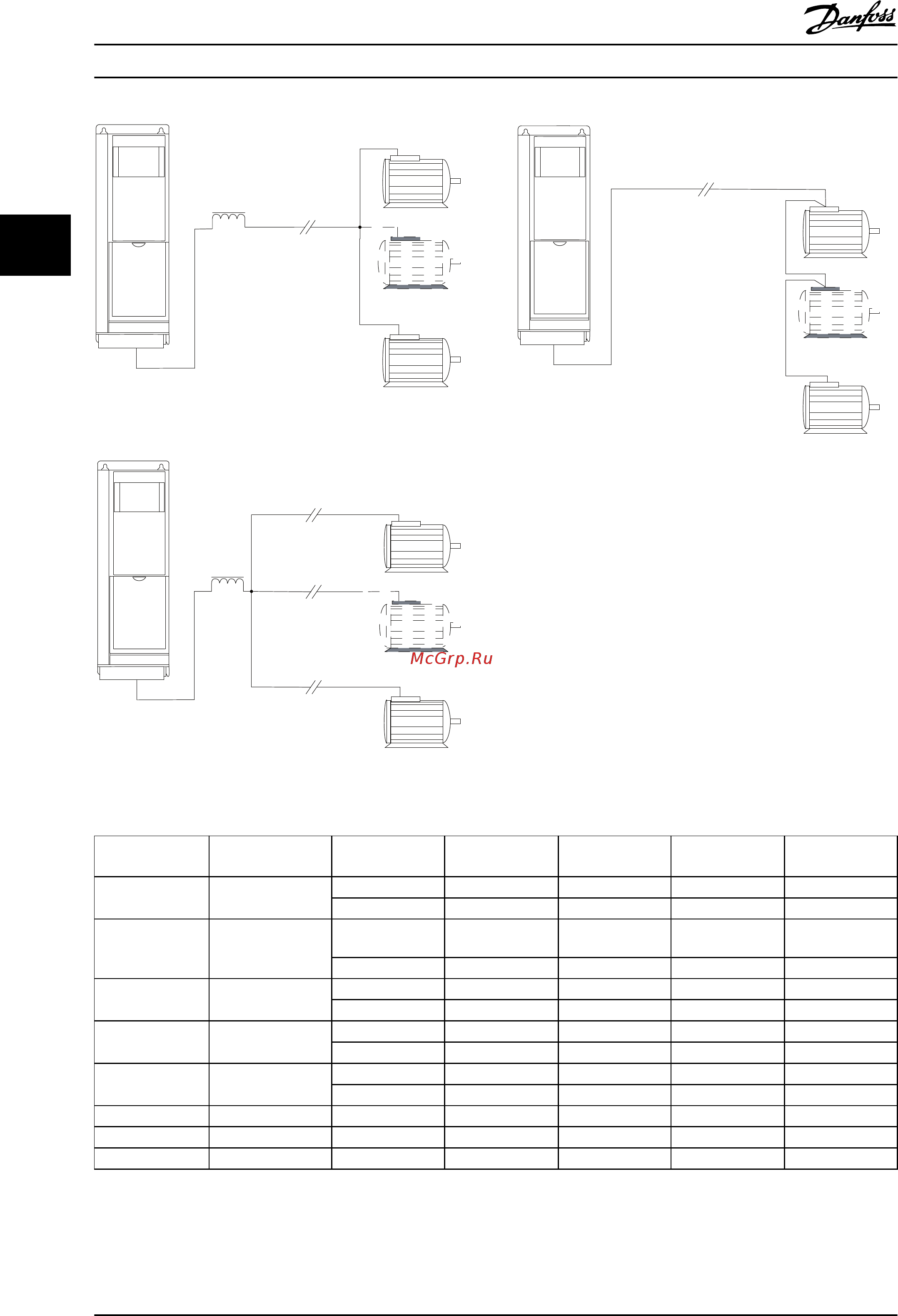

Рисунок 3.14 Параллельные кабели с нагрузкой

130BD778.10

Рисунок 3.15 Индуктивно-емкостной фильтр для длинных

параллельных кабелей

130BD779.10

Рисунок 3.16 Длинные кабели при последовательном

подключении

Размеры

корпусов

Мощность [кВт]

Напряжение [В] 1 кабель [м] 2 кабеля [м] 3 кабеля [м] 4 кабеля [м]

A1, A2, A4, A5 0,37–0,75

400 150 45 8 6

500 150 7 4 3

A2, A4, A5 1,1–1,5

400 150 45 20 8

500 150 45 5 4

A2, A4, A5 2,2–4

400 150 45 20 11

500 150 45 20 6

A3, A4, A5 5,5–7,5

400 150 45 20 11

500 150 45 20 11

B1, B2, B3, B4,

C1, C2, C3, C4

11–90

400 150 75 50 37

500 150 75 50 37

A3 1,1–7,5 525–690 100 50 33 25

B4 11–30 525–690 150 75 50 37

C3 37–45 525–690 150 75 50 37

Таблица 3.17 Максимальная длина каждого из параллельных кабелей

Интеграция системы

VLT

AQUA Drive FC 202
