Включение определяется фактической нагрузкой
системы.
Отдельный параметр ограничивает чередование только
в том случае, если требуемая общая
производительность превышает 50 %. Общая
производительность насоса определяется как сумма
производительностей ведущего насоса и насосов с
фиксированной скоростью.
Управление полосами
В системах каскадного управления, чтобы избежать
частой коммутации насосов, имеющих фиксированную
скорость, нужное давление системы обычно
поддерживается в некоторой полосе (интервале), а не
на постоянном уровне. Необходимая полоса для работы
обеспечивается полосой каскадирования. Когда
происходит сильное и быстрое изменение давления в
системе, полоса блокирования блокирует полосу
каскадирования, предотвращая немедленную реакцию
на кратковременное изменение давления. Можно
запрограммировать таймер полосы блокирования на
предотвращение каскадирования до тех пор, пока не
стабилизируется давление в системе и не установится
нормальное регулирование.
Если в то время, когда каскадный контроллер включен,
преобразователь частоты выдает аварийный сигнал
отключения, напор в системе поддерживается путем
включения и выключения насосов с фиксированной
скоростью. Чтобы предотвратить частое включение и
выключение и свести к минимуму колебания давления,
вместо полосы каскадирования используется более
широкая полоса фиксированной скорости.
4.3.3
Каскадирование насосов с
чередованием ведущего насоса
При разрешенном чередовании ведущего насоса
осуществляется управление не более чем двумя
насосами. По команде чередования ПИД-регулятор
останавливается, ведущий насос разгоняется до
минимальной частоты (f
мин.
) и, после некоторой
задержки, до максимальной частоты (f
макс.
). Когда
ведущий насос достигает частоты каскадирования, насос
с фиксированной скоростью отключается (удаляется из
каскада). Ведущий насос продолжает разгоняться, а
затем замедляется до останова, и оба реле
размыкаются.

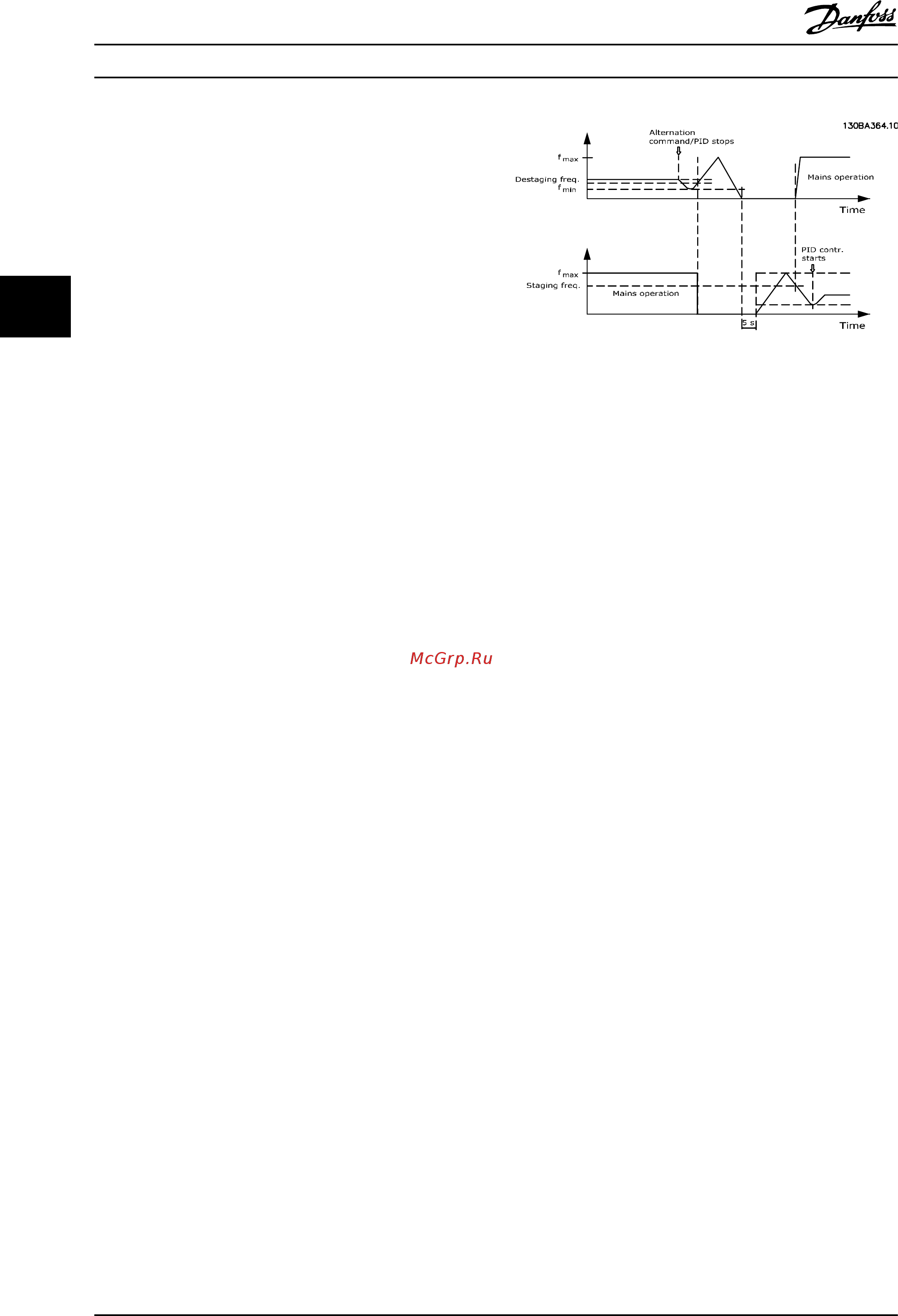

Рисунок 4.10 Чередование ведущего насоса
После некоторой задержки реле насоса с
фиксированной скоростью замыкается (включается), и
этот насос становится ведущим. Новый ведущий насос
разгоняется до максимальной скорости, а затем
замедляется до минимальной скорости. При замедлении
и достижении частоты каскадирования прежний
ведущий насос подключается к питающей сети в
качестве нового насоса с фиксированной скоростью.
Если ведущий насос уже работает при минимальной
частоте (f
мин.
) в течение запрограммированного
промежутка времени вместе с насосом, имеющим
фиксированную скорость, этот ведущий насос оказывает
малое влияние на систему. Когда запрограммированное
время таймера истекает, ведущий насос выводится, что
позволяет избежать проблем, связанных с водяным
отоплением.
4.3.4
Состояние и работа системы
Если ведущий насос переходит в режим ожидания, это
отображается на LCP. Ведущий насос можно чередовать
и в режиме ожидания.
Когда каскад-контроллер приведен в действие, то
рабочее состояние каждого насоса и каскад-
контроллера отображается на LCP. Отображается
следующая информация:
•
Состояние насосов — путем считывания
состояния реле, соответствующих каждому
насосу. Дисплей показывает насосы, которые
запрещены, отключены, работают от
преобразователя частоты или работают от
сети/пускателя двигателя.
Примеры применения
VLT
®
AQUA Drive FC 202
116 Danfoss A/S © 09/2014 Все права защищены. MG20N650
