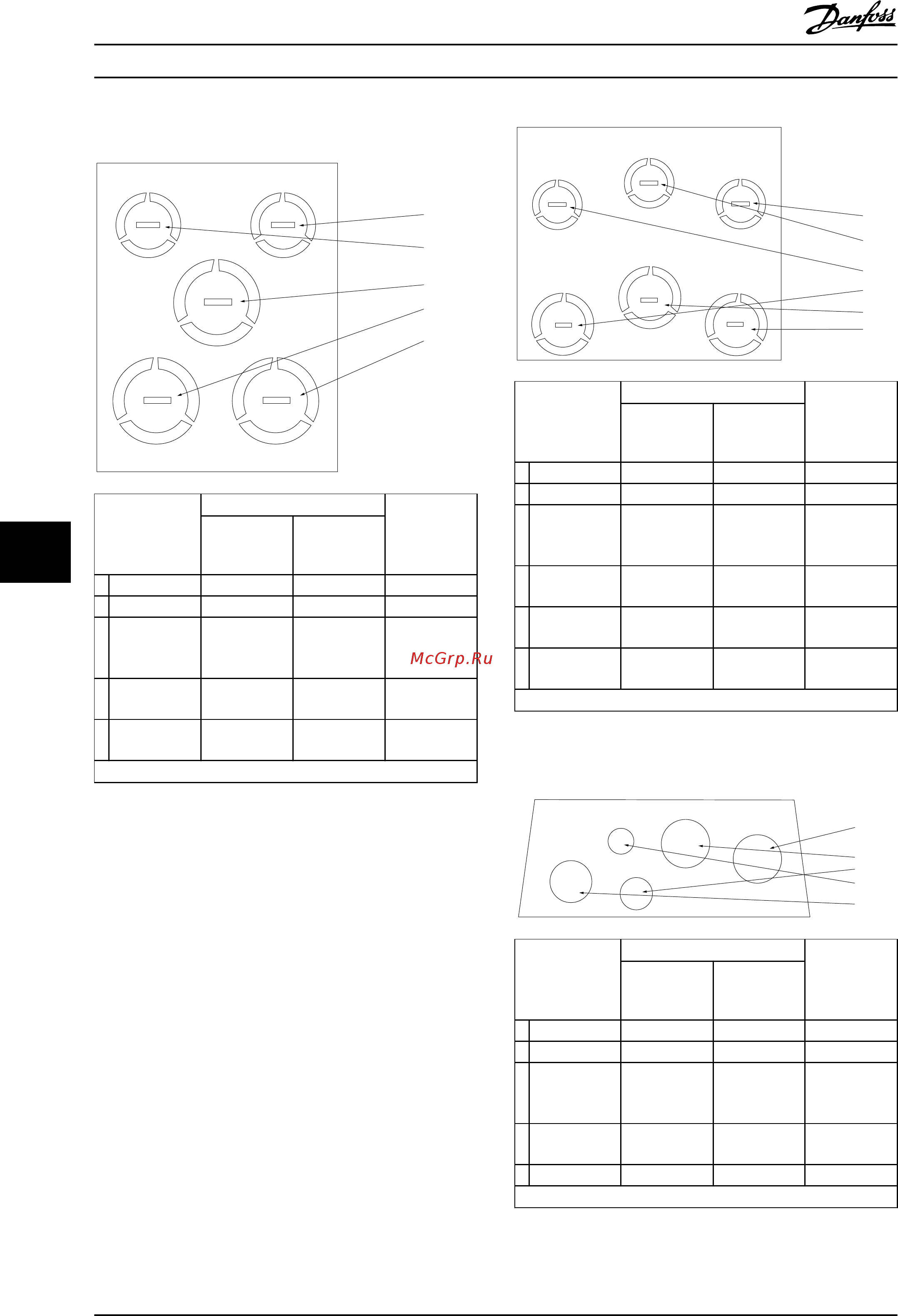

8.4 Отверстия ввода кабелей
[4]
[5]
[1]
[3]
[2]
130BB656.10
Номер
отверстия и
рекомендуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1 Сеть 3/4 28,4 M25
2 Двигатель 3/4 28,4 M25
3 Тормоз/
разделение
нагрузки
3/4 28,4 M25
4 Кабель
управления
1/2 22,5 M20
5 Кабель
управления
1/2 22,5 M20
1) Допуск ±0,2 мм
Рисунок 8.21 Размер корпуса A2, IP21
[4]
[5]
[6]
[1]
[3]
[2]
130BB657.10
Номер
отверстия и
рекомендуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1 Сеть 3/4 28,4 M25
2 Двигатель 3/4 28,4 M25
3 Тормоз/
разделение
нагрузки
3/4 28,4 M25
4 Кабель
управления
1/2 22,5 M20
5 Кабель
управления
1/2 22,5 M20
6 Кабель
управления
1/2 22,5 M20
1) Допуск ±0,2 мм
Рисунок 8.22 Размер корпуса A3, IP21
[5]
[3]
[2]
[4]
[1]
130BB663.10
Номер
отверстия и
рекомендуемое
назначение
Размеры
1)
Ближайший
метрический
размер
UL [дюймы] [мм]
1 Сеть 3/4 28,4 M25
2 Двигатель 3/4 28,4 M25
3 Тормоз/
разделение
нагрузки
3/4 28,4 M25
4 Кабель
управления
1/2 22,5 M20
5 Удалено - - -
1) Допуск ±0,2 мм
Рисунок 8.23 Размер корпуса A4, IP55
